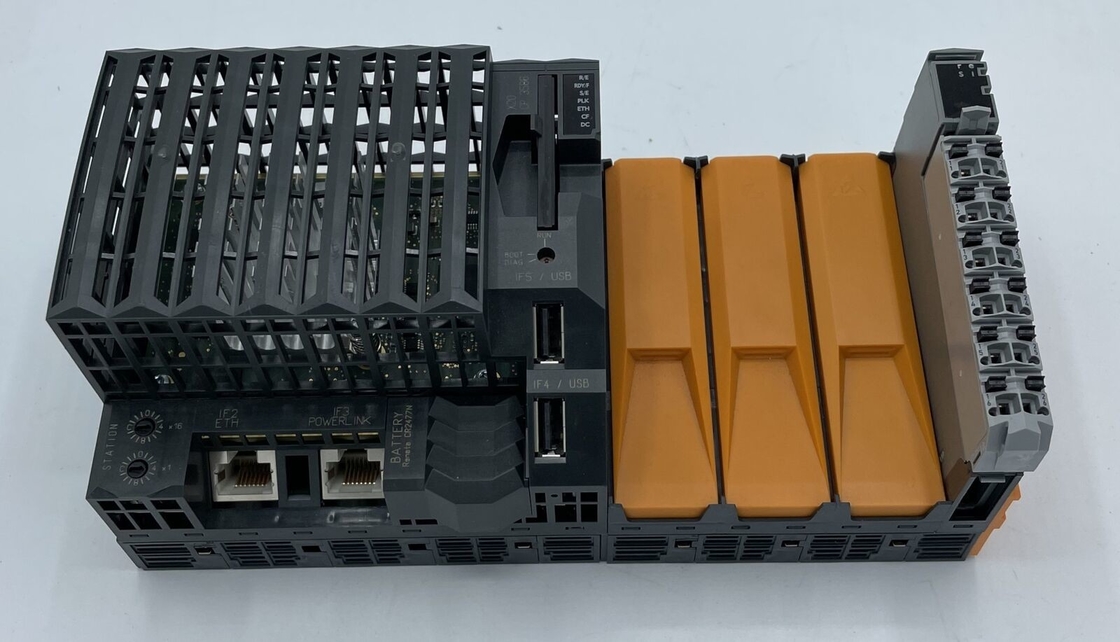

Plc Automatisierung X20CP3586 B&R 1,6 Gigahertz CPU-Prozessor für System-Modul PLC-X20

Produktdetails:

Herkunftsort:	Österreich
Markenname:	B&R
Zertifizierung:	COC
Modellnummer:	X20CP3586

Zahlung und Versand AGB:

Min Bestellmenge:	1EA
Preis:	USD
Verpackung Informationen:	Vorlage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10EA

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	B&R	PRODUKT-MODELL:	X20CP3586
Systemmodul:	CPU	Garantie:	1-jährig
Maße:	2009985 Millimeter	Gewicht:	470 g
Hervorheben:	Plc Automatisierung X20CP3586 B&R , 20 PLC-System-Modul B&R , Plc Automatisierung X20 B&R

Plc Automatisierung X20CP3586 B&R 1,6 Gigahertz CPU-Prozessor für System-Modul PLC-X20 0

Allgemeine Informationen

B&R Kennzeichnung	0xBF2B
Abkühlen	Fanless
Statusanzeigen	CPU-Funktion, Ethernet, POWERLINK, CompactFlash, Batterie
Diagnosen
Batterie	Ja unter Verwendung der LED-Statusanzeige und der Software
CPU-Funktion	Ja unter Verwendung der LED-Statusanzeige
CompactFlash	Ja unter Verwendung der LED-Statusanzeige
Ethernet	Ja unter Verwendung der LED-Statusanzeige
POWERLINK	Ja unter Verwendung der LED-Statusanzeige
Temperatur	Ja unter Verwendung des Software-Registers
Unterstützung
Prüferredundanz	Ja
Speichergesundheitsdatenunterstützung	Ja
ACOPOS-Unterstützung	Ja
Sichtkomponentenunterstützung	Ja
Leistungsaufnahme ohne Interface-Baustein und USB	9,7 W
Leistungsaufnahme für X2X-Verbindungsstromversorgung	W 1,42
Leistungsaufnahme
Internes Input/Output	0,6 W
Zusätzliche Verlustleistung verursacht durch die Auslöser (widerstrebend) [W]	-
Bescheinigungen
CER	Ja
UKCA	Ja
ATEX	Zone 2, II 3G ex Gaschromatographie Na nC IIA T5 IP20, Ta (sehen Sie das Benutzerhandbuch X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrielle Regeleinrichtung
HazLoc	cCSAus 244665 Prozesskontrollierte Ausrüstung für gefährliche Standorte Klasse I, Abteilung 2, Gruppen ABCD, T5
DNV	Temperatur: B (0 - 55°C) Feuchtigkeit: B (bis 100%) Erschütterung: B (4 g) EMC: B (Brücke und offene Plattform)
LR	ENV1
Kr	Ja
ABS	Ja
EAC	Ja
Kc	Ja

CPU- und X2X-Verbindungsstromversorgung

Eingangsspannung	24 VDC -15%/+20%
Eingangsstrom	Maximum 1,5 A
Sicherung	Integriert, kann nicht ersetzt werden
Rückpolaritätsschutz	Ja

X2X-Verbindungs-Stromversorgungsertrag

Nominale Spitzenleistung	7 W
Parallelschaltung	Ja
Überflüssige Operation	Ja

Eingegebene Input-/Outputstromversorgung

Eingangsspannung	24 VDC -15%/+20%
Sicherung	Erforderliche Linie Sicherung: Maximum 10 A, Langsamschlag

Ertrag Input-/Outputstromversorgung

Sollleistungsspannung	24 VDC
Zulässige Kontaktlast	10 A

Stromversorgung - Generalinformationen

Statusanzeigen	Überlastung, funktionierender Status, Modulstatus, RS232 Datenübertragung
Diagnosen
RS232 Datenübertragung	Ja unter Verwendung der LED-Statusanzeige
Modullauf/Fehler	Ja unter Verwendung der LED-Statusanzeige und der Software
Überlastung	Ja unter Verwendung der LED-Statusanzeige und der Software
Elektrische Isolierung
Input-/Outputversorgung - Input-/Outputstromversorgung	Nein
CPU-/X2Xverbindungsversorgung - CPU-/X2Xverbindungsstromversorgung	Ja

Prüfer

CompactFlash-Schlitz	1
Echtzeituhr	Permanent, Entschließung 1 s, -10 bis 10 PPMs die Genauigkeit an 25°C
FPU	Ja
Prozessor
Art	Atom E680T
Taktfrequenz	1,6 Gigahertz
Pufferspeicher L1
Datencode	24 KB
Programmcode	KB 32
Pufferspeicher L2	KB 512
Integrierter Input-/Outputprozessor	Prozesse Input-/Outputdatenpunkte im Hintergrund
Modulare Schnittstellenschlitze	3
Remanente Variablen	Maximum 1 MB
Kürzeste Aufgabenklassen-Zykluszeit	100 µs
Typische Anweisungszykluszeit	0,0027 µs
Datenpufferbetrieb
Batterieüberwachung	Ja
Lithium-Batterie	Min. 2 Jahre bei der umgebenden Temperatur 23°C
Standardgedächtnis
RAM	512 MB DDR2 SDRAM
Benutzer RAM	1 MB SRAM

Schnittstellen

Schnittstelle IF1
Signal	RS232
Variante	Verbindung über den 12 Stiftverteiler X20TB12
Max. Abstand	900 m
Übertragungsrate	Maximum 115,2 kbit/s
Schnittstelle IF2
Signal	Ethernet
Variante	1x RJ45 schirmte ab
Zeilenlänge	Maximum 100 m zwischen 2 Stationen (Segmentlänge)
Übertragungsrate	10/100/1000 Mbit/s
Übertragung
Bitübertragungsschicht	10BASE-T/100BASE-TX/1000BASE-T
Halbduplex	Ja
Vollduplex	Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Schnittstelle IF3
Fieldbus	POWERLINK (V1/V2) Leitung oder kontrollierter Knoten
Art	Art 4
Variante	1x RJ45 schirmte ab
Zeilenlänge	Maximum 100 m zwischen 2 Stationen (Segmentlänge)
Übertragungsrate	100 Mbit/s
Übertragung
Bitübertragungsschicht	100BASE-TX
Halbduplex	Ja
Vollduplex	POWERLINK-Modus: Kein/Ethernet Modus: Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Schnittstelle IF4
Art	USB 1.1/2.0
Variante	Art A
Max. Ausgangsstrom	0,5 A
Schnittstelle IF5
Art	USB 1.1/2.0
Variante	Art A
Max. Ausgangsstrom	0,5 A
Schnittstelle IF6
Fieldbus	X2X-Verbindungsmeister

Elektrische Eigenschaften

Elektrische Isolierung	Ethernet (IF2), POWERLINK (IF3) und X2X (IF6) lokalisierten von einander, von anderen Schnittstellen und von PLC

Betriebsbedingungen

Befestigung von Orientierung
Horizontal	Ja
Vertikale	Ja
Installationsaufzug über Meeresspiegel
0 bis 2000 m	Keine Beschränkung
>2000 m	Reduzierung der umgebenden Temperatur durch 0.5°C pro 100 m
Grad Schutz pro en 60529	IP20

Umgebungsbedingungen

Temperatur
Operation
Horizontale Befestigungsorientierung	-25 zu 60°C
Vertikale Befestigungsorientierung	-25 zu 50°C
Herabsetzen	Sehen Sie Abschnitt „herabzusetzen“.
Lagerung	-40 zu 85°C
Transport	-40 zu 85°C
Relative Luftfeuchtigkeit
Operation	5 bis 95%, kondensationsfrei
Lagerung	5 bis 95%, kondensationsfrei
Transport	5 bis 95%, kondensationsfrei

Mechanische Eigenschaften

Anmerkung	Auftragsanwendungsgedächtnis (CompactFlash) separat Ersatzbatterie eingeschlossen in der Lieferung Abdeckung des Endes X20 (recht) enthalten in der Lieferung 12 Verteiler umfasste des Stift X20 in der Lieferung Interface-Baustein Schlitz bedeckt eingeschlossen in der Lieferung
Maße
Breite	200 Millimeter
Höhe	99 Millimeter
Tiefe	85 Millimeter
Gewicht	470 g
