Name: X20CP1382 B&R X20 Modul Intel x86 PLC-SYSTEMS CPU 400 MHZ kompatibel mit integriertem Input-/Outputprozessor
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP1382
Price: 4,690.00 USD
Availability: InStock

Startseite Produkte B&R-Automatisierung Plc

X20CP1382 B&R X20 Modul Intel x86 PLC-SYSTEMS CPU 400 MHZ kompatibel mit integriertem Input-/Outputprozessor

Produktdetails:

Herkunftsort:	ÖSTERREICH
Markenname:	B&R
Zertifizierung:	COC
Modellnummer:	X20CP1382

Zahlung und Versand AGB:

Min Bestellmenge:	1EA
Preis:	USD
Lieferzeit:	3-5 Tage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10EA

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	B&R	Produktmodell:	X20CP1382
Produkt-Art:	CPU-Modul	Kennzeichnung:	0xDABB
Eingangsspannung:	24 VDC -15%/+20%	Maße:	1649975 Millimeter
Gewicht:	310g	Garantie:	1-jährig
Hervorheben:	B&R X20 PLC-SYSTEM CPU Modul , X20CP1382 B&R X20 PLC , 400 Plc Automatisierung MHZ B&R

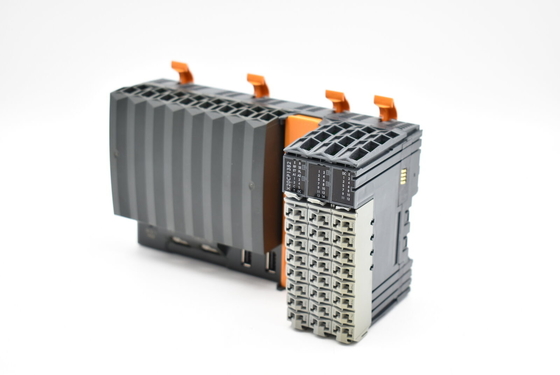

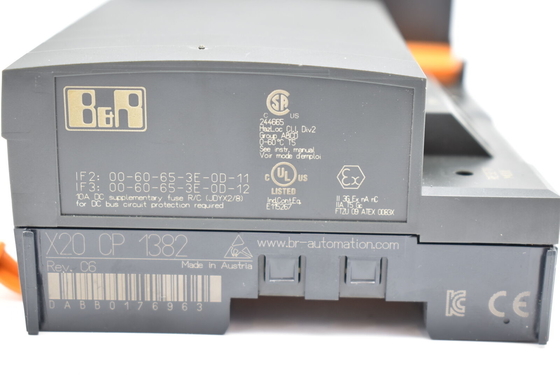

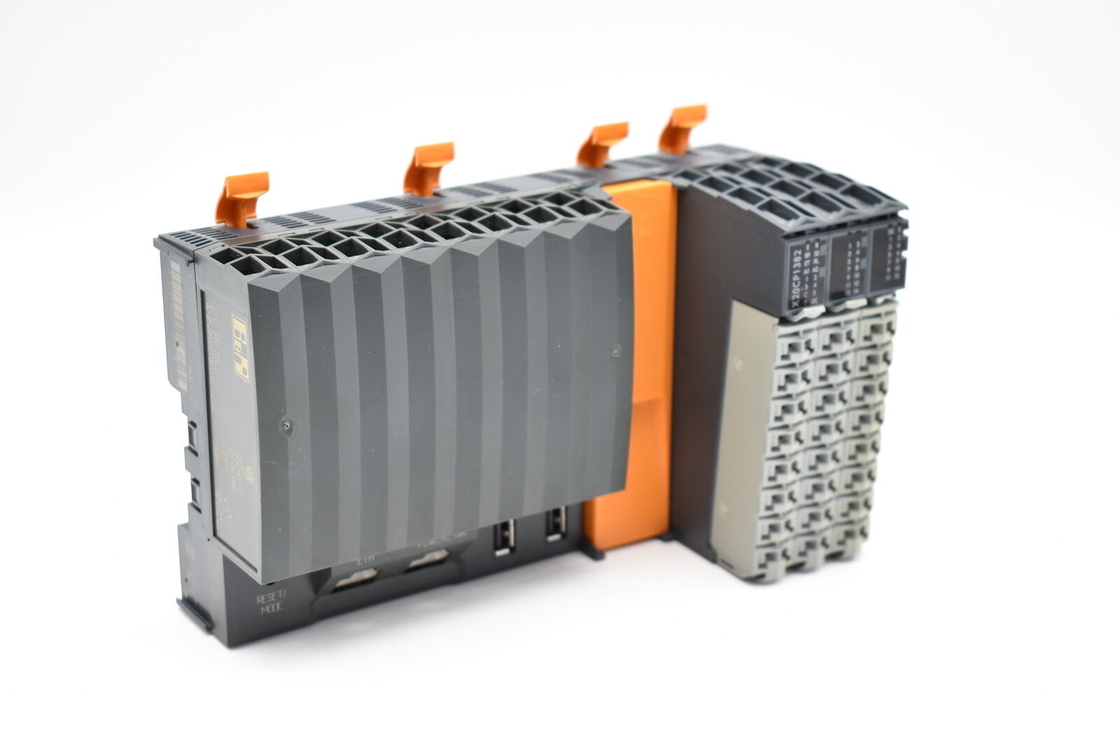

X20CP1382 B&R X20 PLC-SYSTEM CPU Modul Intel X86 400 MHZ kompatibel mit integriertem Input-/Outputprozessor

MATERIELLE ZAHL:

X20CP1382

BESCHREIBUNG:

Intel x86 400 MHZ kompatibel mit integriertem Input-/Outputprozessor
Ethernet, POWERLINK mit der ankettenden Abstimmungantwort und Bord-USB
1 Schlitz für modulare Schnittstellenexpansion
30 digitaler Input/Ertrag und 2 Analogeingaben integriert im Gerät
2 GBs an Bord des grellen Antriebs
256 MB DDR3 SDRAM
Fanless
Keine Batterie
Unterstützte Echtzeituhr

Die Vertrag X20 CPU-Reihe wird durch 3 integrierte Input-/Outputmodule gekennzeichnet. Das Gerät wird mit 30 verschiedenem digitalem Input/Ertrag und 2 Analogeingaben ausgerüstet. 1 Analogeingabe kann für Temperaturmessung des Widerstands benutzt werden PT1000.

Das X20CP1382 wird mit Intel x86 400-MHZ-kompatibler Prozessor, 256 MB RAM und 2 GBs eingebauter greller Antrieb ausgerüstet. Das FRAM für die Speicherung von remanenten Variablen hat den KB 32 verfügbar. Ein fanless und Batterie-freier Entwurf stellt wartungsfreie Operation sicher.

Die CPU wird mit Ethernet, 2x USB und einer Schnittstelle RS232 ausgerüstet. Darüber hinaus sind POWERLINK- und DOSEN-Bus als integrierte Schnittstellen verfügbar. Wenn zusätzliche fieldbus Verbindungen erforderlich sind, kann die CPU mit einem Interface-Baustein von der Standard-Produktpalette X20 verbessert werden.

Kurzbeschreibung

Schnittstellen	1x RS232, 1x Ethernet, 1x POWERLINK, 2x USB, Verbindung 1x X2X, 1x KANN Bus
Systemmodul	CPU

Allgemeine Informationen

B&R Kennzeichnung	0xDABB
Abkühlen	Fanless
Statusanzeigen	CPU-Funktion, Ethernet, POWERLINK, RS232, KANN Bus, DOSEN-Busabschlusswiderstand, CPU-Stromversorgung, Input-/Outputstromversorgung, Input-/Outputfunktion pro Kanal
Diagnosen
Ertrag	Digitalergebnise: Ja unter Verwendung der LED-Statusanzeige und der Software (Ausgabefehlerstatus)
CPU-Funktion	Ja unter Verwendung der LED-Statusanzeige
DOSEN-Bus-Datenübertragung	Ja unter Verwendung der LED-Statusanzeige
RS232 Datenübertragung	Ja unter Verwendung der LED-Statusanzeige
Input	Analogeingaben: Ja unter Verwendung der LED-Statusanzeige und der Software
Ethernet	Ja unter Verwendung der LED-Statusanzeige
Input-/Outputstromversorgung	Ja unter Verwendung der LED-Statusanzeige
POWERLINK	Ja unter Verwendung der LED-Statusanzeige
Versorgungs-Spg. Kontrollempfänger	Ja unter Verwendung der LED-Statusanzeige
Temperatur	Ja unter Verwendung des Software-Registers
Abschlusswiderstand	Ja unter Verwendung der LED-Statusanzeige
Unterstützung
Prüferredundanz	Nein
ACOPOS-Unterstützung	Ja
Reaktion-fähige Ein-/Ausgabekanäle	Nein
Sichtkomponentenunterstützung	Ja
Leistungsaufnahme ohne Interface-Baustein und USB	5,5 W
Leistungsaufnahme für X2X-Verbindungsstromversorgung	0,8 W
Leistungsaufnahme
Internes Input/Output	2,3 W
Zusätzliche Verlustleistung verursacht durch die Auslöser (widerstrebend) [W]	-
Art von Bus-Leitungen	Abgeschirmte Linien müssen für allen digitalen Hochgeschwindigkeitsinput/Ertrag, Zeilenlänge benutzt werden: Maximum 20 m
Bescheinigungen
CER	Ja
UKCA	Ja
ATEX	Zone 2, II 3G ex Gaschromatographie Na nC IIA T5 IP20, Ta (sehen Sie das Benutzerhandbuch X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrielle Regeleinrichtung
HazLoc	cCSAus 244665 Prozesskontrollierte Ausrüstung für gefährliche Standorte Klasse I, Abteilung 2, Gruppen ABCD, T5
DNV	Temperatur: B (0 - 55°C) Feuchtigkeit: B (bis 100%) Erschütterung: B (4 g) EMC: B (Brücke und offene Plattform)
LR	ENV1
Kr	Ja
ABS	Ja
EAC	Ja

CPU- und X2X-Verbindungsstromversorgung

Eingangsspannung	24 VDC -15%/+20%
Eingangsstrom	Maximum 1 A
Sicherung	Integriert, kann nicht ersetzt werden
Rückpolaritätsschutz	Ja

X2X-Verbindungs-Stromversorgungsertrag

Nominale Spitzenleistung	2 W
Parallelschaltung	Ja
Überflüssige Operation	Ja

Eingegebene Input-/Outputstromversorgung

Eingangsspannung	24 VDC -15%/+20%
Sicherung	Erforderliche Linie Sicherung: Maximum 10 A, Langsamschlag

Ertrag Input-/Outputstromversorgung

Sollleistungsspannung	24 VDC
Zulässige Kontaktlast	10 A

Prüfer

Echtzeituhr	Zurückhalten mindestens 300 Stunden lang, Art. 1000 Stunden an 25°C, 1 s-Entschließung, -18 bis 28 PPMs die Genauigkeit an 25°C
FPU	Ja
Prozessor
Art	Vx86EX
Taktfrequenz	400 MHZ
Pufferspeicher L1
Datencode	KB 16
Programmcode	KB 16
Pufferspeicher L2	KB 128
Integrierter Input-/Outputprozessor	Prozesse Input-/Outputdatenpunkte im Hintergrund
Modulare Schnittstellenschlitze	1
Remanente Variablen	32 KB FRAM, Jahre des Zurückhaltens >10
Kürzeste Aufgabenklassen-Zykluszeit	1 Frau
Typische Anweisungszykluszeit	0,0199 µs
Standardgedächtnis
RAM	256 MB DDR3 SDRAM
Anwendungsgedächtnis
Art	2 GB-eMMC Flash-Speicher
Datenzurückhalten	10 Jahre
Druckdatenmenge
Garantiert	TB 40
Ergebnisse für 5 Jahre	21,9 GB/day
Garantiertes Löschen/Schreibzyklen	20.000
Fehlerkorrekturcode (ECC)	Ja

Schnittstellen

Schnittstelle IF1
Signal	RS232
Variante	Verbindung über den 16 Stiftverteiler X20TB1F
Max. Abstand	900 m
Übertragungsrate	Maximum 115,2 kbit/s
Schnittstelle IF2
Signal	Ethernet
Variante	1x RJ45 schirmte ab
Zeilenlänge	Maximum 100 m zwischen 2 Stationen (Segmentlänge)
Übertragungsrate	10/100 Mbit/s
Übertragung
Bitübertragungsschicht	10BASE-T/100BASE-TX
Halbduplex	Ja
Vollduplex	Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Schnittstelle IF3
Fieldbus	POWERLINK Leitung oder kontrollierter Knoten
Art	Art 4
Variante	1x RJ45 schirmte ab
Zeilenlänge	Maximum 100 m zwischen 2 Stationen (Segmentlänge)
Übertragungsrate	100 Mbit/s
Übertragung
Bitübertragungsschicht	100BASE-TX
Halbduplex	Ja
Vollduplex	POWERLINK-Modus: Kein/Ethernet Modus: Ja
Autonegotiation	Ja
Auto-MDI/MDIX	Ja
Schnittstelle IF4
Art	USB 1.1/2.0
Variante	Art A
Max. Ausgangsstrom	0,5 A
Schnittstelle IF5
Art	USB 1.1/2.0
Variante	Art A
Max. Ausgangsstrom	0,1 A
Schnittstelle IF6
Fieldbus	X2X-Verbindungsmeister
Schnittstelle IF7
Signal	DOSEN-Bus
Variante	Verbindung über den 16 Stiftverteiler X20TB1F
Max. Abstand	1000 m
Übertragungsrate	Maximum 1 Mbit/s
Abschlusswiderstand	Integriert im Modul
Prüfer	SJA 1000

Digital-Input

Quantität	14 Standardinput, 4 Hochgeschwindigkeitsinput und 4 Mischkanäle, Konfiguration als Input oder Ertrag unter Verwendung der Software
Nennspannung	24 VDC
Eingangsspannung	24 VDC -15%/+20%
Eingangsstrom bei 24 VDC	X1 - Standardinput: Art. 3,5 MA X2 - Standardinput: Art. 2,68 MA X2 - Hochgeschwindigkeitsinput: Art. 3,5 MA X3 - Mischkanäle: Art. 2,68 MA
Eingegebener Stromkreis	Wanne
Eingegebener Filter
Hardware	Standardinput und Mischkanäle: μs ≤200 Hochgeschwindigkeitsinput: μs ≤2, wann verwendet als Standardinput: μs ≤200
Software	Nichterfüllung 1 Frau, konfigurierbar zwischen Frau 0 und 25 in 0,1 Frauerhöhungen
Verbindungsart	Verbindungen 1-wire
Eingangswiderstand	X1 - Standardinput: kΩ 6,8 X2 - Standardinput: kΩ 8,9 X2 - Hochgeschwindigkeitsinput: kΩ 6,8 X3 - Mischkanäle: kΩ 8,9
Zusatzfunktionen	X2 - Digitaler Hochgeschwindigkeitsinput: 2x 250 zählendes kHz-Ereignis, Zähler 2x AB, ABR-Zuwachskodierer, Richtung/Frequenz, Zeitraummaß, Tormaß, differenziales Zeitmaß, Randzähler, Randzeiten
Schaltschwelle
Tief	<5 VDC="">
Hoch	>15 VDC

AB-Zuwachskodierer

Quantität	2
Kodiererinput	24 V, asymetrisch
Gegengröße	32-Bit
Eingegebene Frequenz	Maximum 100 kHz
Bewertung	4x
Kodiererstromversorgung	Modul-intern, Maximum 300 MA
5Berstromkennlinien der Kodiererstromversorgung	Kurzschlussbeweis, überlastungssich

ABR-Zuwachskodierer

Quantität	1
Kodiererinput	24 V, asymetrisch
Gegengröße	32-Bit
Eingegebene Frequenz	Maximum 100 kHz
Bewertung	4x
Kodiererstromversorgung	Modul-intern, Maximum 300 MA
5Berstromkennlinien der Kodiererstromversorgung	Kurzschlussbeweis, überlastungssich

Vorgangszähler

Quantität	2
Signalform	Rechteckwelleimpuls
Bewertung	1x
Eingegebene Frequenz	Maximum 250 kHz
Gegenfrequenz	250 kHz
Gegengröße	32-Bit

Flankenerkennungs-/Zeitmaß

Mögliche Maße	Zeitraummaß, Tormaß, differenziales Zeitmaß, Randzähler, Randzeiten
Maße pro Modul	Jede Funktion bis zu 2x
Gegengröße	32-Bit
Eingegebene Frequenz	Maximum 10 kHz
Zeitstempel	1 µs Entschließung
Signalform	Rechteckwelleimpuls

Analogeingaben

Input	±10 V oder 0 bis 20 MA/4 bis 20 MA, über verschiedene Terminalverbindungen
Eingegebene Art	Differenzialer Input
Digital-Konverterentschließung
Spannung	±12-bit
Gegenwärtig	12-bit
Umwandlungszeit	1 Kanal ermöglichte: 100 µs 2 Kanäle ermöglichten: 200 µs
Ausgabeformat
Datentyp	INT
Spannung	INT 0x8001 - 0x7FFF/1 LSB = 0x0008 = 2,441 Millivolt
Gegenwärtig	INT 0x0000 - 0x7FFF/1 LSB = 0x0008 = μA 4,883
Eingangsimpedanz in der Signalstrecke
Spannung	20 MΩ
Gegenwärtig	-
Last
Spannung	-
Gegenwärtig	<300>
Eingangsschutz	Schutz gegen Verdrahtung mit Versorgungsspannung
Zulässiges Eingangssignal
Spannung	Max. ±30 V
Gegenwärtig	Max. ±50 MA
Ertrag des digitalen Wertes während der Überlastung	Konfigurierbar
Umwandlungsverfahren	SAR
Eingegebener Filter	Drittrangiger Tiefpassfilter/Grenzfrequenz 1 kHz
Max. Fehler
Spannung
Gewinn	0,18% (Rev.
Gleichen Sie aus	0,04% (Rev.
Gegenwärtig
Gewinn	0 bis 20 MA = 0,15% (Rev.
Gleichen Sie aus	0 bis 20 MA = 0,1% (Rev.
Max. Gewinnantrieb
Spannung	0.017%/°C
Gegenwärtig	0 bis 20 MA = 0.015%/°C/4 bis 20 MA = 0.023%/°C
Max. Offsetantrieb
Spannung	0.008%/°C
Gegenwärtig	0 bis 20 MA = 0.008%/°C/4 bis 20 MA = 0.012%/°C
Gleichtaktunterdrückung
DC	DB 70
50 Hz	DB 70
Gleichtaktstrecke	±12 V
Übersprechen zwischen Kanälen	<-70 dB="">
Nichtlinearität
Spannung	<0>
Gegenwärtig	<0>

Widerstandmaß-Temperaturinput

Quantität	1
Input	Widerstandmaß mit konstantem Netzstrom für 2-drahtige Verbindungen
Digital-Konverterentschließung	13-bit
Umwandlungszeit	Nur Temperaturinput ermöglichte: 200 µs Temperatur und Analogeingabe ermöglichten: 400 µs
Umwandlungsverfahren	SAR
Ausgabeformat	INT oder UINT für Widerstandmaß
Sensor
Pt1000	-200 zu 850°C
Widerstandmessbereich	0,1 bis 4000 Ω
Temperaturfühlerentschließung	1 LSB = 0x0005 = 0.16°C
Widerstandmaßentschließung	1 LSB = 0x0005 = 0,49 Ω
Eingegebener Filter	Erstrangiger Tiefpassfilter/Grenzfrequenz 7 Hz
Sensor-Standard	En 60751
Gleichtaktstrecke	1 V
Linearisationsmethode	Intern
Maßstrom	1 MA
Zulässiges Eingangssignal	Kurzfristiges max. ±30 V
Max. Fehler an 25°C
Gewinn	0,3% (Rev.
Gleichen Sie aus	0,15% (Rev.
Max. Gewinnantrieb	0.023%/°C
Max. Offsetantrieb	0.012%/°C
Nichtlinearität	<0>
Standardisierte Strecke der Werte für Widerstandmaß	0,1 bis 4000,0 Ω
Übersprechen zwischen Kanälen	<-70 dB="">
Gleichtaktunterdrückung
50 Hz	>DB 60
Temperaturfühlernormalisierung
Pt1000	-200 zu 850°C

Digitalergebnise

Quantität	4 Standardertrag, 4 Hochgeschwindigkeitsertrag und 4 Mischkanäle, Konfiguration als Input oder Ertrag unter Verwendung der Software
Variante	Standardertrag und Mischkanäle: Gegenwärtig-Auftreten FET Hochgeschwindigkeitsertrag: Gegentakt
Nennspannung	24 VDC
Schaltspannung	24 VDC -15%/+20%
Sollleistung gegenwärtig	Standardertrag und Mischkanäle: 0,5 A Hochgeschwindigkeitsertrag: 0,2 A
Gesamtnennstrom	Standardertrag und Mischkanäle: 4 A Hochgeschwindigkeitsertrag: 0,8 A
Verbindungsart	Verbindungen 1-wire
Ausgangskreis	Standardertrag und Mischkanäle: Quelle Hochgeschwindigkeitsertrag: Wanne oder Quelle
Ertragschutz	Thermische Abschaltung im Falle des Überstromes oder Kurzschluss (sehen Sie Wert „KurzschlussSpitzenstrom“) Interne Freilaufdiode für das Schalten von induktiven Belastungen (sehen Sie Abschnitt „zugeschaltete induktive Belastungen“)
Pulsbreitenmodulation
Zeitraumdauer	5 bis 65535 µs entspricht 200 kHz bis 15 Hz
Impulsdauer	0 bis 100%, Minimum 2,5 µs
Entschließung für Impulsdauer	0,1% der konfigurierten Frequenz
Diagnosestatus	Standardertrag und Mischkanäle: Ertragüberwachung mit Verzögerung mit 10 Frauen Hochgeschwindigkeitsertrag: Ertragüberwachung mit 10 µs Verzögerung
Durchsickern gegenwärtig, wenn der Ertrag ausgeschaltet ist	Standardertrag und Mischkanäle: µA 5 Hochgeschwindigkeitsertrag: µA 25
RDS (an)	mΩ 140
Restspannung	Standardertrag und Mischkanäle: <0> Hochgeschwindigkeitsertrag: <0>
Höchstkurzschlussstrom	Standardertrag und Mischkanäle: <3 A=""> Hochgeschwindigkeitsertrag: <20 A="">
Schalter-auf im Falle Überlastungsabschaltung oder Kurzschlussabschaltung	Standardertrag und Mischkanäle: Frau ca. 10 (hängt von der Modultemperatur) ab Hochgeschwindigkeitsertrag: Nein Schalter-auf
Schaltverzögerung
0 → 1	Standardertrag und Mischkanäle: <300> Hochgeschwindigkeitsertrag: <3>
1 → 0	Standardertrag und Mischkanäle: <300> Hochgeschwindigkeitsertrag: <3>
Schaltfrequenz
Widerstrebende Last	Standardertrag und Mischkanäle: Maximum 500 Hz Hochgeschwindigkeitsertrag: 50 kHz, Maximum 200 kHz (sehen Sie Abschnitt „Schaltfrequenz, für Hochgeschwindigkeitsdigitalergebnise herabzusetzen“)
Induktive Belastung	Sehen Sie Abschnitt „zugeschaltete induktive Belastungen“.
Bremsende Spannung beim Schalten weg von den induktiven Belastungen	Standardertrag und Mischkanäle: Art. 45 VDC

Elektrische Eigenschaften

Elektrische Isolierung	Ethernet (IF2), POWERLINK (IF3) und X2X (IF6) lokalisierten von einander, von anderen Schnittstellen und von PLC Kanal lokalisiert vom Bus Kanal lokalisiert nicht vom Kanal oder von PLC

Betriebsbedingungen

Befestigung von Orientierung
Horizontal	Ja
Vertikale	Ja
Installationsaufzug über Meeresspiegel
0 bis 2000 m	Keine Beschränkung
>2000 m	Reduzierung der umgebenden Temperatur durch 0.5°C pro 100 m
Grad Schutz pro en 60529	IP20

Umgebungsbedingungen

Temperatur
Operation
Horizontale Befestigungsorientierung	-25 zu 60°C
Vertikale Befestigungsorientierung	-25 zu 50°C
Herabsetzen	Sehen Sie Abschnitt „Schaltfrequenz, für Hochgeschwindigkeitsdigitalergebnise herabzusetzen“.
Lagerung	-40 zu 85°C
Transport	-40 zu 85°C
Relative Luftfeuchtigkeit
Operation	5 bis 95%, kondensationsfrei
Lagerung	5 bis 95%, kondensationsfrei
Transport	5 bis 95%, kondensationsfrei

Mechanische Eigenschaften

Anmerkung	Abdeckung des Endes X20 (recht) enthalten in der Lieferung 3 Verteiler X20 (16-pin) umfassten in der Lieferung Interface-Baustein Schlitzabdeckung umfasste in der Lieferung
Maße
Breite	164 Millimeter
Höhe	99 Millimeter
Tiefe	75 Millimeter
Gewicht	310 g

X20CP1382 B&R X20 Modul Intel x86 PLC-SYSTEMS CPU 400 MHZ kompatibel mit integriertem Input-/Outputprozessor 0

Größe und Tag:

Ansprechpartner: Candy Wang

Telefon: +8618059279924

Beste Produkte

Produkt-Name: B&R

Produkt-Modell: X20IF1063-1

Produkt-Art: Schnittstellenmodul

Identifikationsnummer: 0xA717

Plc-Multifunktionsdigitalen signalprozessors Automatisierung X20DS1119 X20 B&R Modul

Produktname: B&R

Produkt-Modell: X20DS1119

Produktart: Input-/Outputmodul

Identifikationsnummer: 0xA067

SYSTEM 12 X20DI9371 B&R X20 Digital-Eingabeeinheit 24 VDC für die 1 Draht-Verbindungen

Produkt-Name: B&R

Produktmodell: X20DI9371

Produktart: Input-/Outputmodul

Identifikationsnummer: 0x1B95

Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag

Produkt-Name: B&R

Produktmodell: X20DM9324

Produktart: Input-/Outputmodul

Identifikationsnummer: 0x20B9

X20DO2623 B&R X20 SYSTEM 2 Digitales SSR-Ausgangsmodul

Produkt-Name: B&R

Produktmodell: X20DO2623

Produkt-Art: Input-/Outputmodul

Identifikationsnummer: 0x267B

X20CP1382 B&R X20 Modul Intel x86 PLC-SYSTEMS CPU 400 MHZ kompatibel mit integriertem Input-/Outputprozessor

X20CP1382 B&R X20 Modul Intel x86 PLC-SYSTEMS CPU 400 MHZ kompatibel mit integriertem Input-/Outputprozessor

B&R X20 PLC-SYSTEM CPU Modul

X20CP1382 B&R X20 PLC

400 Plc Automatisierung MHZ B&R

X20CP1382 B&R X20 PLC-SYSTEM CPU Modul Intel X86 400 MHZ kompatibel mit integriertem Input-/Outputprozessor

MATERIELLE ZAHL:

BESCHREIBUNG:

Kurzbeschreibung

Allgemeine Informationen

CPU- und X2X-Verbindungsstromversorgung

X2X-Verbindungs-Stromversorgungsertrag

Eingegebene Input-/Outputstromversorgung

Ertrag Input-/Outputstromversorgung

Prüfer

Schnittstellen

Digital-Input

AB-Zuwachskodierer

ABR-Zuwachskodierer

Vorgangszähler

Flankenerkennungs-/Zeitmaß

Analogeingaben

Widerstandmaß-Temperaturinput

Digitalergebnise

Elektrische Eigenschaften

Betriebsbedingungen

Umgebungsbedingungen

Mechanische Eigenschaften

X20CP1584,

B&R X20 PLC-System CPU,

X20CP1483

CPU-MODUL Intels Celeron 266 X20CP3484 B&R X20 SYSTEM-PLC Leistung mit zusätzlichem Input-/Outputprozessor

X20CP1483 B&R X20 PLC-System CPU mit integriertem Input-/Outputprozessor

Plc Automatisierung X20CP1584 B&R 0,6 Gigahertz CPU mit 256 System-Modul MB DDR2 SDRAM X20
