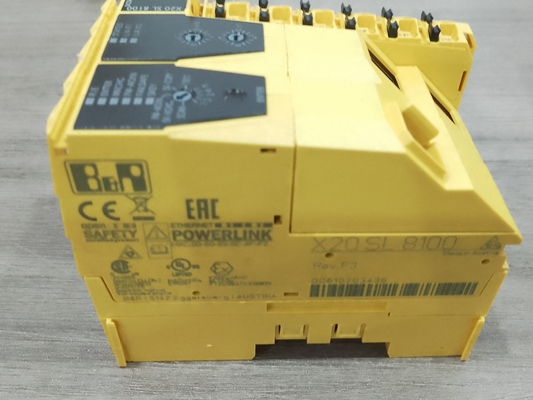

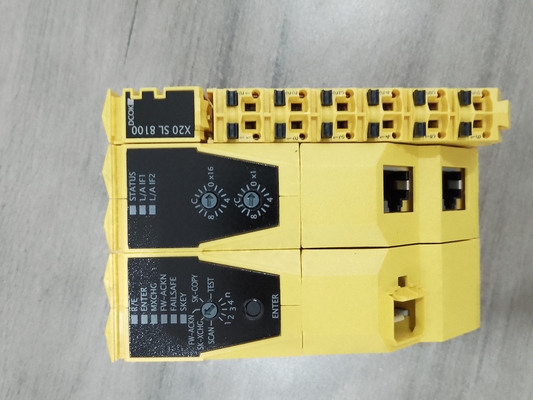

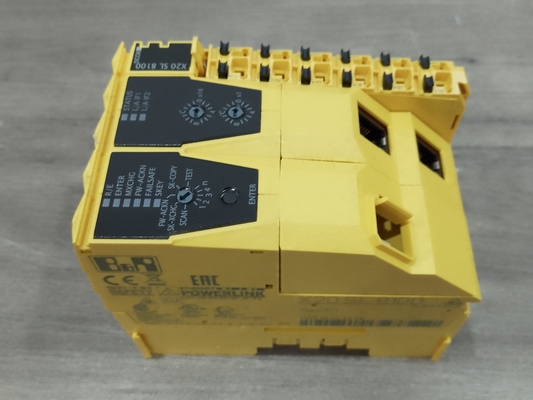

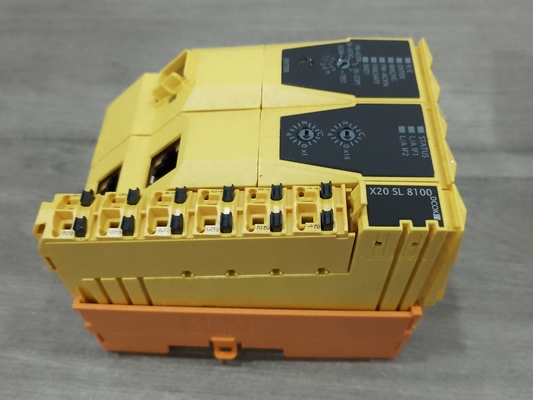

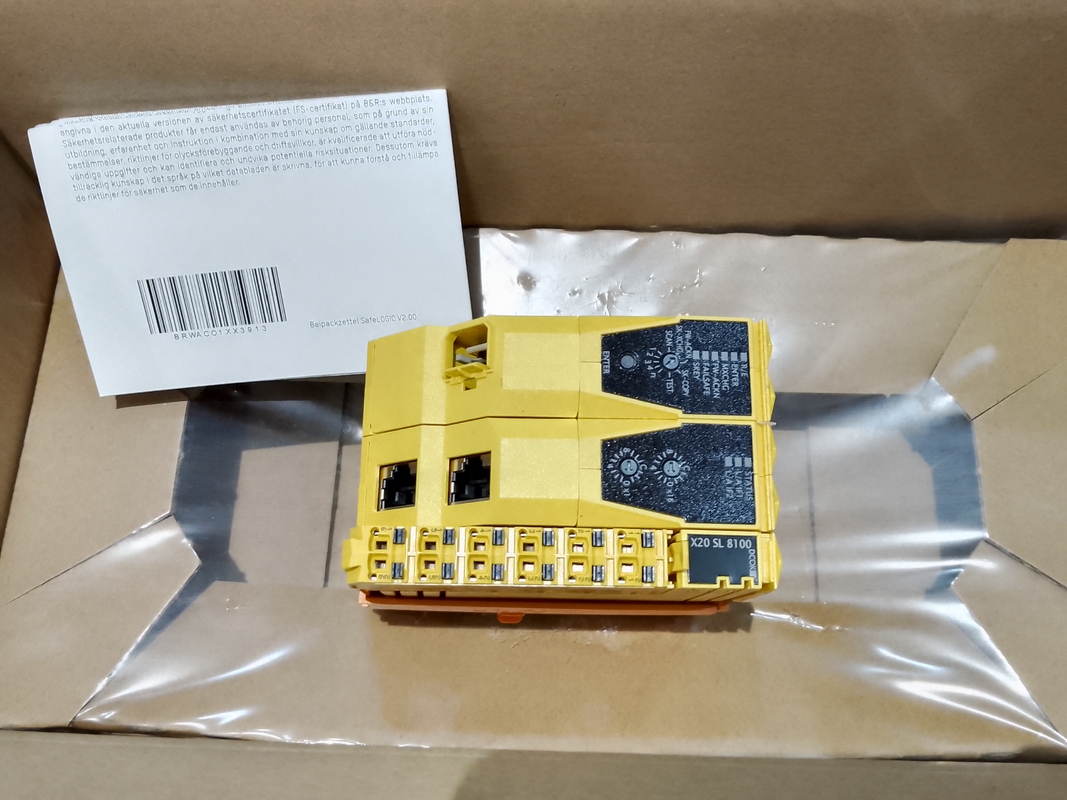

Name: SYSTEM CPU X20SL8100 B&R X20 Modul mit SafeLOGIC-Funktionalität
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Startseite Produkte B&R-Automatisierung Plc

SYSTEM CPU X20SL8100 B&R X20 Modul mit SafeLOGIC-Funktionalität

Produktdetails:

Herkunftsort:	ÖSTERREICH
Markenname:	B&R
Zertifizierung:	CE
Modellnummer:	X20SL8100

Zahlung und Versand AGB:

Min Bestellmenge:	1EA
Preis:	USD
Verpackung Informationen:	Vorlage
Lieferzeit:	2-3 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10EA

Kontakt

Ausführliche Produkt-Beschreibung

Produktmarke:	B&R	Produktmodell:	X20SL8100
Produktart:	CPU-Modul	Eingangsspannung:	24 VDC
Verpackung:	Original	Garantie:	1 Jahr
Maße:	62.5+0.29975 Millimeter	Gewicht:	190gr
Hervorheben:	X20SL8100 B&R X20 SYSTEM , B&R X20 SYSTEM CPU Modul

X20SL8100 B&R X20 SYSTEM CPU Modul mit SafeLOGIC Funktionalität

SYSTEM CPU X20SL8100 B&R X20 Modul mit SafeLOGIC-Funktionalität 0

ARTIKELNUMMER:

X20SL8100

BEZEICHNUNG:

openSAFETY Manager für bis zu 100 SafeNODEs
Flexibel programmierbar mit Automation Studio / SafeDESIGNER
Innovative Verwaltung sicherer Maschinenoptionen (SafeOPTION)
Parameter- und Konfigurationsverwaltung

Das Modul ist mit SafeLOGIC-Funktionalität ausgestattet, die es erlaubt, in SafeDESIGNER entworfene Anwendungen sicher auszuführen.Das Modul kann in sicherheitsgerichteten Anwendungen bis PL e bzw. SIL 3 eingesetzt werden.

Darüber hinaus koordiniert das Modul die sicherheitsgerichtete Kommunikation aller an der Anwendung beteiligten Module.Dabei überwacht das Modul auch die Konfiguration dieser Module und führt bei Bedarf selbstständig Parameter-Downloads auf die Module durch.Dies garantiert in allen Szenarien mit Modultausch und Service eine konsistente und sicherheitstechnisch korrekte Modulkonfiguration im Netzwerk.Diese Dienste werden von der SafeLOGIC-Steuerung ausgeführt.

Kurze Beschreibung

Schnittstellen	POWERLINK
Systemmodul	Zentralprozessor

Allgemeine Information

B&R ID-Code	0xDD61
System Anforderungen
Automatisierungsstudio	4.0.16 oder höher
Automatisierungslaufzeit	V3.08 oder höher (für AsSafety-Bibliothek F4.06 oder höher)
SafeDESIGNER	3.1.0 oder höher
Sicherheitsfreigabe	1.7 oder höher
mapp Technologiepaket	mapp Safety 5.7.0 oder höher
Kühlung	Lüfterlos
Statusanzeigen	CPU-Funktion, POWERLINK, SafeKEY
Diagnose
CPU-Funktion	Ja, mit LED-Statusanzeige
POWERLINK	Ja, mit LED-Statusanzeige
SafeKEY	Ja, mit LED-Statusanzeige
Energieverbrauch	4,3 W
Zusätzliche Verlustleistung durch Aktoren (ohmsch) [W]	-
Zertifizierungen
CE	Ja
UKCA	Ja
Funktionssicherheit	cULus FSPC E361559 Energie- und Industriesysteme Zertifiziert für funktionale Sicherheit ANSI-UL 1998:2013
Funktionssicherheit	IEC 61508:2010, SIL3 EN 62061:2005/A2:2015, SIL3 EN ISO 13849-1:2015, Kat.-Nr.4 / PL z IEC 61511:2004, SIL3
Funktionssicherheit	EN 50156-1:2004
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (siehe X20 Benutzerhandbuch) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrielle Steuerungsausrüstung
HazLoc	cCSAus 244665 Prozessleittechnik für explosionsgefährdete Bereiche Klasse I, Division 2, Gruppen ABCD, T5
DNV	Temperatur:EIN(0 - 45 °C) Feuchtigkeit:B(bis zu 100%) Vibration:EIN(0,7 g) EMV:B(Brücke und offenes Deck)
LR	ENV1
KR	Ja
Abs	Ja
EAC	Ja

Sicherheitsmerkmale

EN ISO 13849-1:2015
Kategorie	Katze.4
PL	PL e
Gleichstrom	>94%
MTTFD	2500 Jahre
Missionszeit	max.20 Jahre
IEC 61508:2010, IEC 61511:2004, EN62061:2013
SIL-CL	SIL3
SFF	>90%
PFH / PFHd
Modul	<1*10-10
openSAFETY verkabelt	Unerheblich
openSAFETY drahtlos	<110-14 Anzahl der openSAFETY-Pakete pro Stunde
PFD	<2*10-5
Proof-Test-Intervall (PT)	20 Jahre

Funktionalität

Kommunikation untereinander	Ja
Unterstützung für sichere Inbetriebnahmeoptionen
BOOL	512
INT	64
UINT	64
DINT	64
UDINT	64
SafeMOTION-Unterstützung	Ja, abhängig von der Anzahl der verfügbaren Betriebslizenzen auf dem SafeKEY
max.Anzahl SafeMOTION-Achsen	70, ist abhängig von der Datenbreite der verwendeten Module
Timing-Präzision	Zeit * 0,05 + Zykluszeit der Sicherheitsapplikation
Kürzeste Task-Klassen-Zykluszeit	1 ms
max.Anzahl der SafeNODEs	100, abhängig von der Anzahl der verfügbaren Betriebslizenzen auf dem SafeKEY
max.Anzahl der POWERLINK-gesteuerten Knoten	50
Datenaustausch zwischen CPU und SafeLOGIC-Steuerung
max.Gesamtdatenbreite für jede Richtung	512 Byte
max.Anzahl der Datenpunkte für jede Richtung
BOOL	1024
INT	128
UINT	128
DINT	64
UDINT	64
Datenaustausch zwischen SafeDOMAIN und SafeDOMAIN
Als verwaltende SafeDOMAIN verwenden	Ja, ab mapp Safety 5.10.0 und Hardware-Upgrade 2.2.1.0
Als verbundene SafeDOMAIN verwenden	Ja, ab mapp Safety 5.10.0 und Hardware-Upgrade 2.2.1.0
max.Gesamtdatenbreite für jede Richtung	64 Byte
max.Gesamtzahl der Datenpunkte für jede Richtung	16
max.Anzahl der Datenpunkte für jede Richtung
BOOL	128
INT	16
UINT	16
DINT	16
UDINT	16
max.Anzahl der verknüpften Managing SafeDOMAINs	Ab mapp Safety 5.10.0 und Hardware-Upgrade 2.2.1.0: 10

Grenzwerte für SafeDESIGNER-Anwendung

max.verfügbare Ressourcen für Einträge im Infofenster des SafeDESIGNER
FB-Instanzen	4096
Markierungsspeicher	262.144 Byte
Speicher stapeln	32.768 Byte
Speicher für sichere Eingangsdaten	6144 Byte
Speicher für sichere Ausgangsdaten	2048 Byte
Speicher für Standardeingabedaten	1024 Byte
Speicher für Standardausgabedaten	1024 Byte
Markierungsanzahl	16.382
Zusätzliche SafeDESIGNER-Grenzwerte
max.Anzahl der Funktionsblocktypen	512
max.Anzahl Kraftvariablen	64
max.Nummer der Variablen mit Variablenstatus	1023

Eingang SL / BC / X2X Link Stromversorgung

Eingangsspannung	24 VDC -15 % / +20 %
Eingangsstrom	max.0,25 A
Sicherung	-
Verpolungsschutz	Ja

Schnittstellen

Feldbus	POWERLINK-gesteuerter Knoten
Typ	Typ 3
Variante	2x geschirmter RJ45-Port (Hub)
Linienlänge	max.100 m zwischen 2 Knoten (Segmentlänge)
Übertragungsrate	100 Mbit/s
Transfer
Physikalische Schicht	100BASE-TX
Halbduplex	Ja
Vollduplex	Nein
Auto-Negotiation	Ja
Auto-MDI/MDIX	Ja
Mindest.Zykluszeit
Feldbus	200 µs

Betriebsbedingungen

Einbaulage
Horizontal	Ja
Vertikal	Ja
Installationshöhe über dem Meeresspiegel	0 bis 2000 m, keine Begrenzung
Schutzart nach EN 60529	IP20

Umgebungsbedingungen

Temperatur
Betrieb
Horizontale Einbaulage	0 bis 60 °C
Vertikale Einbaulage	0 bis 45 °C
Derating	-
Lagerung	-40 bis 85 °C
Transport	-40 bis 85 °C
Relative Luftfeuchtigkeit
Betrieb	5 bis 95 %, nicht kondensierend
Lagerung	5 bis 95 %, nicht kondensierend
Transport	5 bis 95 %, nicht kondensierend

Mechanische Eigenschaften

Notiz	Bestellen Sie den Funktionsumfang von SafeKEY und SafeLOGIC über den X20MK-Konfigurator. X20 Abschlussplatte (rechts) im Lieferumfang enthalten 12-poliger Klemmblock X20, sicherheitskodiert, im Lieferumfang enthalten SafeKEY-Abdeckung im Lieferumfang enthalten
Maße
Breite	62.5+0,2mm
Höhe	99mm
Tiefe	75mm
Gewicht	190 gr
