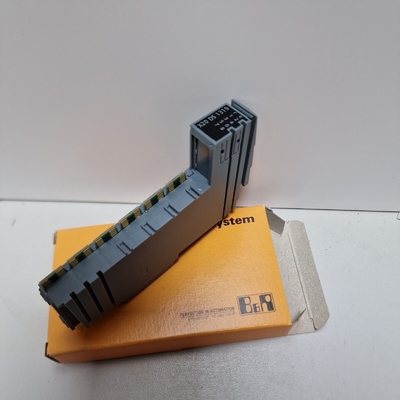

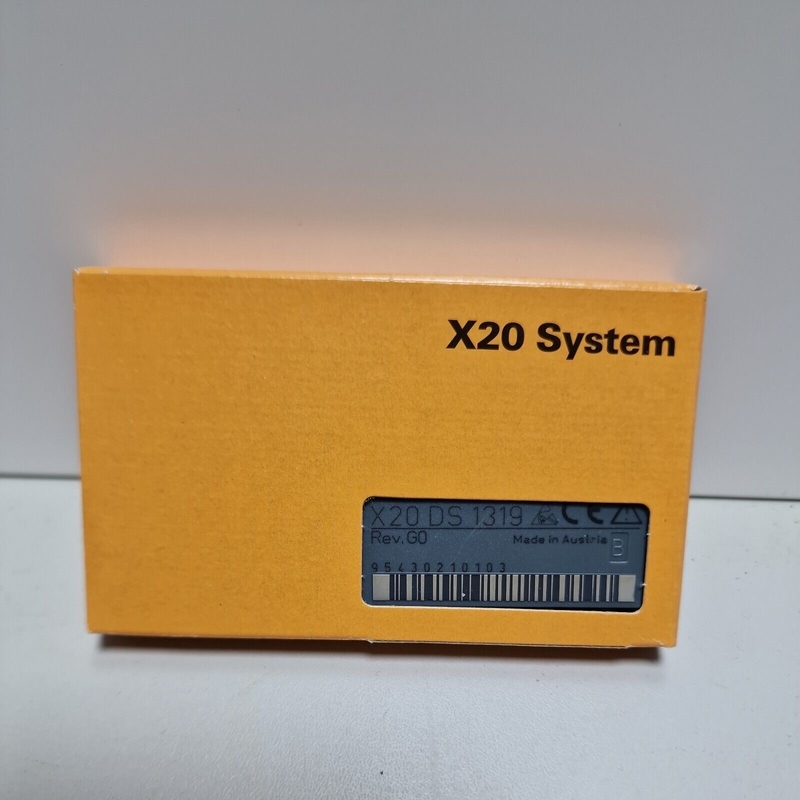

Name: X20DS1319 B&R X20 SYSTEM I/O Modul 4 digitale Eingangskanäle
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

Startseite Produkte B&R-Automatisierung Plc

X20DS1319 B&R X20 SYSTEM I/O Modul 4 digitale Eingangskanäle

Produktdetails:

Herkunftsort:	ÖSTERREICH
Markenname:	B&R
Zertifizierung:	CE
Modellnummer:	X20DS1319

Zahlung und Versand AGB:

Min Bestellmenge:	1EA
Preis:	USD
Verpackung Informationen:	Original
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10EA

Kontakt

Ausführliche Produkt-Beschreibung

Produktmarke:	B&R	Produktmodell:	X20DS1319
Produktart:	I/O-Modul	Identifikationsnummer:	0x2547
Zertifizierungen:	CE	Digitale Eingänge:	24 VDC
Schutz:	IP20	Garantie:	1 Jahr
Hervorheben:	X20DS1319 B&R X20 SYSTEM , B&R X20 SYSTEM E/A-Modul

X20DS1319 B&R X20 SYSTEM I/O Modul 4 digitale Eingangskanäle 0

ARTIKELNUMMER:

X20DS1319

BEZEICHNUNG:

4 digitale Eingangskanäle
4 digitale Kanäle, konfigurierbar als Ein- oder Ausgänge
1 universelles Zählerpaar (2 Ereigniszähler, AB-Zähler oder Auf-/Ab-Zähler)
Linearbewegungsgenerator (A/B, Richtung/Frequenz) mit bis zu 2 Referenzimpulsen
SSI-Absolutwertgeber
NetTime Zeitstempel: Eingangsdaten, Zielposition, Positionswechsel, Flankenwechsel, Zählerwechsel

Dieses Modul ist ein multifunktionales digitales Signalprozessormodul.Es ist äußerst flexibel für unterschiedlichste Aufgaben der digitalen Signalverarbeitung bzw. digitalen Signalerzeugung einsetzbar.Zwei primäre Anwendungsbeispiele sind die Ansteuerung von Stepper-Endstufen mit Impuls- und Richtungssignalen oder die Verwendung als Encoder-Emulation.In dieser Anwendung können beispielsweise Frequenzumrichter oder Servoachsen mit Speed Follow Funktion einer realen oder virtuellen Leitachse folgen.

Ein weiteres wesentliches Feature ist die integrierte Timestamp-Funktion des Moduls.Damit lassen sich beispielsweise bei der Encoder-Emulation nahezu unabhängig von Buszykluszeiten Zählerrampenkurven erzeugen.Übertragen wird nur der Zielzählerstand und der Zeitpunkt, zu dem er erreicht werden soll.Das Modul generiert zum passenden Zeitpunkt automatisch die entsprechenden Zählerwerte, präzise in Mikrosekundenauflösung und unabhängig vom Bustakt.

Kurze Beschreibung

I/O-Modul	4 digitale Eingangskanäle, 4 digitale Kanäle als Ein- oder Ausgänge konfigurierbar, 1 universelles Zählerpaar (2 Ereigniszähler, AB-Zähler oder Up/Down-Zähler), linearer Bewegungsgenerator (A/B, Richtung/Frequenz) mit bis zu zwei Referenzimpulsen , SSI-Absolutwertgeber, relative oder absolute Momente von Eingangsflanken mit μs-Auflösung, zeitgetriggerte I/O, I/O-Oversampling

Allgemeine Information

B&R ID-Code	0x2547
Statusanzeigen	E/A-Funktion pro Kanal, Betriebszustand, Modulstatus
Diagnose
Modul läuft/Fehler	Ja, mit LED-Statusanzeige und Software
Ausgänge	Ja, mit LED-Statusanzeige
Energieverbrauch
Bus	0,01 W
Interne E/A	1,5 W
Zusätzliche Verlustleistung durch Aktoren (ohmsch) [W]	-
Art der Signalleitungen	Für alle Signalleitungen müssen geschirmte Leitungen verwendet werden.
Zertifizierungen
CE	Ja
UKCA	Ja
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (siehe X20 Benutzerhandbuch) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrielle Steuerungsausrüstung
HazLoc	cCSAus 244665 Prozessleittechnik für explosionsgefährdete Bereiche Klasse I, Division 2, Gruppen ABCD, T5
DNV	Temperatur:B(0 - 55 °C) Feuchtigkeit:B(bis zu 100%) Vibration:B(4 Gramm) EMV:B(Brücke und offenes Deck)
LR	ENV1
KR	Ja
Abs	Ja
EAC	Ja
KC	Ja

Linearer Bewegungsgenerator

Menge	1
Encoder-Ausgänge	24 V, asymmetrisch (A/B, Richtung/Frequenz)
Zählergröße	16/32-Bit

Digitale Eingänge

Menge	4 + 4, Konfiguration als Ein- oder Ausgang per Software
Nennspannung	24 VDC
Eingangsspannung	24 VDC -15 % / +20 %
Eingangsstrom bei 24 VDC	Ca.1,3mA
Eingangsschaltung	Waschbecken
Eingangsfilter
Hardware	≤2 µs
Software	-
Eingangswiderstand	18,4 kΩ
Zusätzliche Funktionen	SSI-Absolutwertgeber, universelles Zählerpaar, Latch-Funktion für universelles Zählerpaar
Eingangsfrequenz	100kHz
Schaltschwelle
Niedrig	<5 VDC
Hoch	>15 VDC
Überlastverhalten der Geberversorgung	Kurzschlussfest, überlastfest
Isolationsspannung zwischen Kanal und Bus	500 Veff

SSI-Absolutwertgeber

Menge	1
Zählergröße	Je nach Encoder bis zu 32 Bit
max.Übertragungsrate	125kbit/s
Encoder-Stromversorgung	Modulintern, max.600mA
Nennspannung	24 V, asymmetrisch

Universelles Gegenpaar

Menge	1
Betriebsarten	2x Ereigniszähler, Auf-/Abwärtszähler, AB-Zähler
Encoder-Eingänge	24 V, asymmetrisch
Zählergröße	16/32-Bit
Eingangsfrequenz	max.100kHz
Auswertung
AB-Zähler	4x
Ereigniszähler	2x
Aufwärts-/Abwärtszähler	2x
Signalform	Rechteckimpuls
Encoder-Stromversorgung	Modulintern, max.600mA

Digitale Ausgänge

Menge	Bis zu 4, Konfiguration als Ein- oder Ausgang per Software
Variante	Drücken / Ziehen / Push-Pull
Nennspannung	24 VDC
Schaltspannung	24 VDC -15 % / +20 %
Nennausgangsstrom	0,1 A
Gesamtnennstrom	0,4A
Ausgangsschaltung	Senke und/oder Quelle
Ausgangsschutz	Thermische Abschaltung bei Überstrom oder Kurzschluss, integrierter Schutz zum Schalten induktiver Lasten
Diagnosestatus	Ausgangsüberwachung
Leckstrom bei abgeschaltetem Ausgang	max.25 µA
Restspannung	<0,9 V bei 0,1 A Nennstrom
Spitzenkurzschlussstrom	<10 A
Einschalten bei Überlastabschaltung oder Kurzschlussabschaltung	Ca.10 ms (abhängig von der Modultemperatur)
Schaltverzögerung
0 → 1	<2 µs
1 → 0	<2 µs
Schaltfrequenz
Widerstandslast	max.125kHz
Induktive Last	Siehe Abschnitt „Schalten induktiver Lasten“.
Bremsspannung beim Abschalten induktiver Lasten	Schaltspannung + 0,6 VDC
Zusätzliche Funktionen	Takt für SSI-Absolutwertgeber, Linearbewegungsgenerator

Elektrische Eigenschaften

Elektrische Isolierung	Kanal vom Bus getrennt Kanal nicht vom Kanal getrennt

Betriebsbedingungen

Einbaulage
Horizontal	Ja
Vertikal	Ja
Installationshöhe über dem Meeresspiegel
0 bis 2000 m	Keine Einschränkungen
>2000 m	Reduzierung der Umgebungstemperatur um 0,5°C pro 100 m
Schutzart nach EN 60529	IP20

Umgebungsbedingungen

Temperatur
Betrieb
Horizontale Einbaulage	-25 bis 60 °C
Vertikale Einbaulage	-25 bis 50 °C
Derating	-
Lagerung	-40 bis 85 °C
Transport	-40 bis 85 °C
Relative Luftfeuchtigkeit
Betrieb	5 bis 95 %, nicht kondensierend
Lagerung	5 bis 95 %, nicht kondensierend
Transport	5 bis 95 %, nicht kondensierend

Mechanische Eigenschaften

Notiz	1x Klemmblock X20TB12 separat bestellen. 1x Busmodul X20BM11 separat bestellen.
Tonhöhe	12.5+0,2mm
