8BVI0055HWD0.000-1 B&R ACOPOSmulti Wechselrichtermodul

Produktdetails:

Herkunftsort:	ÖSTERREICH
Markenname:	B&R
Zertifizierung:	CE
Modellnummer:	8BVI0055HWD0.000-1

Zahlung und Versand AGB:

Min Bestellmenge:	1EA
Preis:	USD
Verpackung Informationen:	Original
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10EA

Kontakt

Ausführliche Produkt-Beschreibung

Produktmarke:	B&R	Produktmodell:	8BVI0055HWD0.000-1
Produktart:	Inverter-Modul	Zertifizierungen:	CE
DC-Bus-Verbindung:	750 VDC	Maße:	53317263mm
Gewicht:	Ca. 2,9 kg	Garantie:	1 Jahr
Hervorheben:	B&R ACOPOSmulti Wechselrichtermodul , 8BVI0055HWD0.000-1

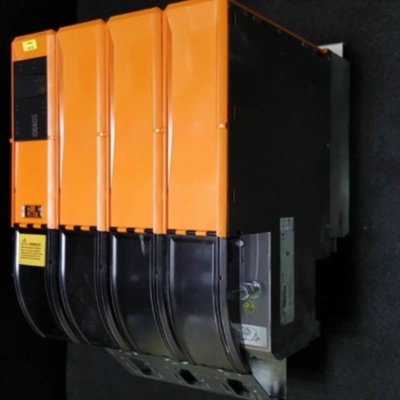

8BVI0055HWD0.000-1 B&R ACOPOSmulti Wechselrichtermodul

8BVI0055HWD0.000-1 B&R ACOPOSmulti Wechselrichtermodul 0

ARTIKELNUMMER:

8BVI0055HWD0.000-1

BEZEICHNUNG:

Integrierter ungeregelter Stillstand und sicherer Stopp
Integrierter Anschluss für Motorhaltebremse und Temperatursensor
2 Steckplätze für ACOPOSmulti Steckmodule
Zwei völlig unabhängige Wechselrichter in einem Wechselrichtermodul, das in 2-Achs-Modulen enthalten ist

ACOPOSmulti Wechselrichtermodul, 7,6 A, AS, Wandmontage, 2 Achsen

Allgemeine Information

B&R ID-Code	0x20B5
Kühl- und Montageart	Wandmontage
Steckplätze für Steckmodule	2
Zertifizierungen
CE	Ja
Funktionssicherheit	Ja
UL	cULus E225616 Energieumwandlungsausrüstung
EAC	Ja
KC	Ja

DC-Bus-Verbindung

Stromspannung
Nominal	750 VDC
Kontinuierlicher Stromverbrauch	11,19 kW
Verlustleistung in Abhängigkeit von der Schaltfrequenz
Schaltfrequenz 5 kHz	[1,2 * ichM² + 2,62 * IM+ 100] W
Schaltfrequenz 10 kHz	[2,56 * ichM² + 2,8 * IM+ 200] W
Schaltfrequenz 20 kHz	[6 * ichM² - 9,4 * IM+ 430] W
DC-Bus-Kapazität	330 µF
Variante	ACOPOSmulti Backplane

24-VDC-Stromversorgung

Eingangsspannung	25 VDC ±1,6 %
Eingangskapazität	23,5 µF
max.Energieverbrauch	16 W + PSCHLITZ 1+ SSLOT2+ S24-V-Ausgang+ SHaltebremse(n)
Variante	ACOPOSmulti Backplane

24-VDC-Ausgang

Menge	2
Ausgangsspannung
Zwischenkreisspannung (UGleichstrom): 260 bis 315 VDC	25 VDC * (UGleichstrom/315)
Zwischenkreisspannung (UGleichstrom): 315 bis 800 VDC	24 VDC ±6 %
Sicherungsschutz	250 mA (träge) elektronisch, automatischer Reset

Motoranschluss

Menge	2
Dauerleistung pro Motoranschluss	5,5 kW
Dauerstrom pro Motoranschluss	7,6 Aeff
Reduzierung des Dauerstroms je nach Schalthäufigkeit
Schaltfrequenz 5 kHz	Keine Reduzierung
Schaltfrequenz 10 kHz	0,22 A/K (ab 43°C)
Schaltfrequenz 20 kHz	0,15 A/K (ab -14°C)
Reduzierung des Dauerstroms je nach Aufstellhöhe
Ab 500 m über dem Meeresspiegel	0,76 Aeffpro 1000 m
Spitzenstrom pro Motoranschluss	18,9 Aeff
Nominale Schaltfrequenz	5kHz
Mögliche Schaltfrequenzen	5 / 10 / 20kHz
Isolationsbeanspruchung des angeschlossenen Motors nach IEC TS 60034-25:2004	Grenzwertkurve A
Schutzmaßnahmen
Überspannungschutz	Ja
Kurzschluss- und Erdschlussschutz	Ja
max.Ausgangsfrequenz	598 Hertz
Variante
U, V, W, PE	Verbinder
Schirmanschluss	Ja
Klemmenanschlussquerschnitt
Flexible und feindrähtige Drähte
Mit Aderendhülsen	0,25 bis 6 mm²
Approbationsdaten
UL/C-UL-US	30 bis 10 AWG
CSA	28 bis 10 AWG
Klemmenkabelquerschnittsmaß des Schirmanschlusses	12 bis 22 mm
max.Motorleitungslänge abhängig von Schalthäufigkeit
Schaltfrequenz 5 kHz	25m
Schaltfrequenz 10 kHz	25m
Schaltfrequenz 20 kHz	10 m

Anschluss Motorhaltebremse

Menge	2
Ausgangsspannung	24 VDC +5,8 % / -0 %
Dauerstrom	1,1 A
max.Innenwiderstand	0,5 Ω
Aussterbepotential	Ca.30 V
max.Löschenergie pro Schaltvorgang	1,5 Ws
max.Schaltfrequenz	0,5 Hertz
Schutzmaßnahmen
Überlast- und Kurzschlussschutz	Ja
Drahtbruchüberwachung	Ja
Unterspannungsüberwachung	Ja
Ansprechschwelle für Drahtbruchüberwachung	Ca.0,25 A
Ansprechschwelle für Unterspannungsüberwachung	24 VDC +0 % / -4 %

Eingänge aktivieren

Menge	4 (2 pro Achse)
Schaltkreis	Waschbecken
Elektrische Isolierung
Eingang - Wechselrichtermodul	Ja
Eingabe - Eingabe	Ja
Eingangsspannung
Nominal	24 VDC
Maximal	30 VDC
Eingangsstrom bei Nennspannung	Ca.30mA
Schaltschwelle
Niedrig	<5 V
Hoch	>15 V
Schaltverzögerung bei Nenneingangsspannung
Aktivieren 1 → 0, PWM aus	max.20,5 ms
Enable 0 → 1, bereit für PWM	max.100 µs
Modulation gegenüber Massepotential	max.±38 V
OSSD-Signalanschlüsse	Gestattet max.Testpulslänge: 500 µs

Triggereingänge

Menge	2
Schaltkreis	Waschbecken
Elektrische Isolierung
Eingang - Wechselrichtermodul	Ja
Eingabe - Eingabe	Ja
Eingangsspannung
Nominal	24 VDC
Maximal	30 VDC
Schaltschwelle
Niedrig	<5 V
Hoch	>15 V
Eingangsstrom bei Nennspannung	Ca.10mA
Schaltverzögerung
Steigende Flanke	52 µs ±0,5 µs (digital gefiltert)
Fallende Flanke	53 µs ±0,5 µs (digital gefiltert)
Modulation gegenüber Massepotential	max.±38 V

Elektrische Eigenschaften

Entladekapazität	0,2 µF

Betriebsbedingungen

Zulässige Einbaulagen
Senkrecht hängend	Ja
Horizontal, mit der Vorderseite nach oben	Ja
Horizontal stehend	Nein
Installationshöhe über dem Meeresspiegel
Nominal	0 bis 500 m
Maximal	4000 m
Verschmutzungsgrad nach EN 61800-5-1	2 (nicht leitfähige Verschmutzung)
Überspannungskategorie nach EN 61800-5-1	III
Schutzart nach EN 60529	IP20

Umgebungsbedingungen

Temperatur
Betrieb
Nominal	5 bis 40 °C
Maximal	55 Grad
Lagerung	-25 bis 55 °C
Transport	-25 bis 70 °C
Relative Luftfeuchtigkeit
Betrieb	5 bis 85 %
Lagerung	5 bis 95 %
Transport	max.95 % bei 40 °C
