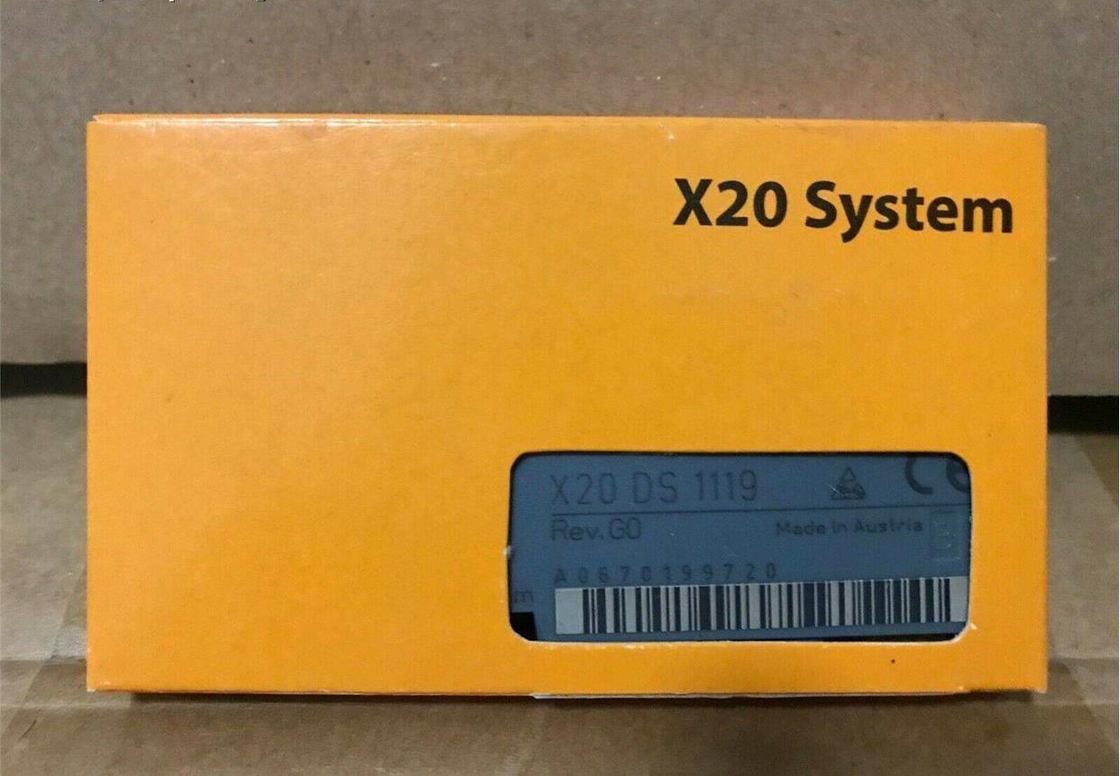

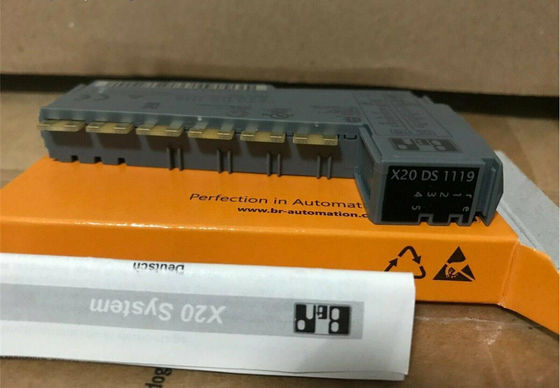

Plc-Multifunktionsdigitalen signalprozessors Automatisierung X20DS1119 X20 B&R Modul

• 3 digitale 5 v-Kanäle, konfigurierbar als Input oder Ertrag
• 2 digitale 24 v-Inputkanäle
• 1 Universalgegenpaar (2 Vorgangszähler, AB-Zähler oder Auf-/Ab-Zähler)
• Generator der linearen Bewegung (A/B, Richtung/Frequenz) mit einem Bezugsimpuls
• Absoluter Kodierer SSIs
• NetTime-Zeitstempel: Eingabedaten, Zielposition, Positionsänderung, Randänderung, Gegenänderung

Dieses Modul ist ein Multifunktionsmodul des digitalen Signalprozessors. Es kann für eine große Vielfalt von den Aufgaben extrem flexibel verwendet werden, die digitale Signalverarbeitung oder digitale Signalerzeugung mit einbeziehen. Zwei Primärbeispielanwendungen umfassen steuernde Stepperendstufen mit Impuls- und Richtungssignalen oder der Anwendung als Kodiereremulation. In dieser Anwendung zum Beispiel Frequenzumrichter oder Servoäxte mit der Geschwindigkeit folgen Sie Funktion kann einer wirklichen oder virtuellen Vorlagenachse folgen.

Eine zusätzliche Haupteigenschaft ist die integrierte Zeitstempelfunktion des Moduls. Sie erlaubt, dass Zählerrampenkurven praktisch unabhängig der Buszykluszeiten während der Kodiereremulation, zum Beispiel erzeugt werden. Nur der Zielgegenwert und -moment, wenn er erreicht werden sollte, werden übertragen. Das Modul erzeugt automatisch die entsprechenden Gegenwerte zur gegebenen Zeit, genau in der Mikrosekundenentschließung und unabhängig der Busuhr.
