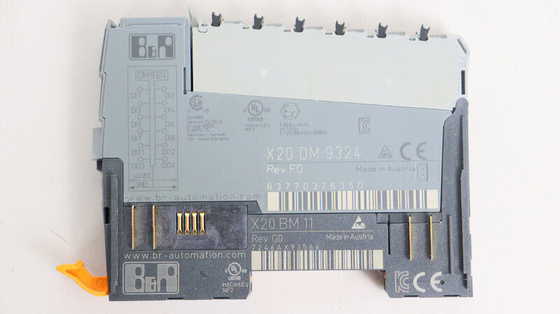

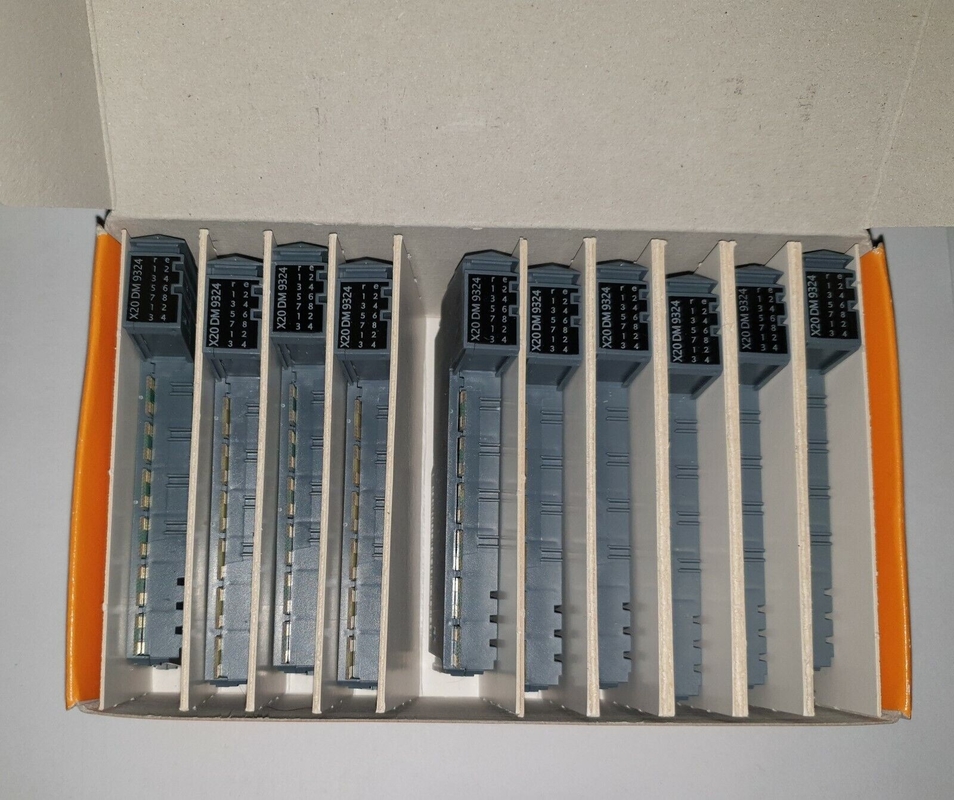

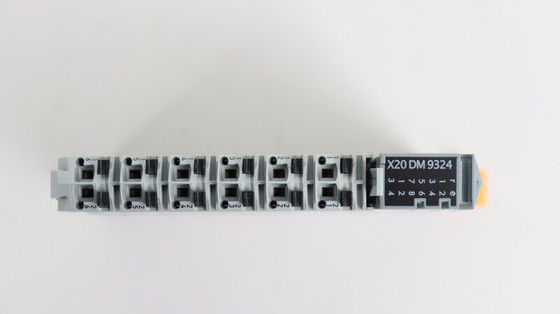

Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag

Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag

  • Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag
  • Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag
  • Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag
Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag
Produktdetails:
Herkunftsort: Österreich
Markenname: B&R
Zertifizierung: CE
Modellnummer: X20DM9324
Zahlung und Versand AGB:
Min Bestellmenge: 1EA
Preis: USD
Verpackung Informationen: Original
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10EA
Kontakt
Ausführliche Produkt-Beschreibung
Produkt-Name: B&R Produktmodell: X20DM9324
Produktart: Input-/Outputmodul Identifikationsnummer: 0x20B9
Interne E/A: 0,5 W Bescheinigungen: CER
Nennspannung: 24 VDC Garantie: 1-JÄHRIG
Hervorheben:

X20DM9324

,

Plc Automatisierung X20 B&R

,

Mischmodul X20DM9324 Digital

Digital-Mischmodul SYSTEM Plc X20 Automatisierung X20DM9324 B&R mit 8 Input und 4 Ertrag 0



MATERIELLE ZAHL:

X20DM9324

BESCHREIBUNG:
  • 8 digitaler Input, Wannenverbindungen
  • 4 Digitalergebnise, Quellverbindungen
  • Verbindungen 1-wire
  • Konfigurierbarer Software-Inputfilter für gesamtes Modul
  • Integrierter Ertragschutz

Dieses Modul wird mit 8 Input und 4 Ertrag für die Verbindungen mit 1 Drähten ausgerüstet. Der Input ist für Wannenverbindungen, die Ertrag für Quellverbindungen bestimmt.



Kurzbeschreibung
Input-/Outputmodul 8 digitaler Input 24 VDC für die Verbindungen mit 1 Drähten, 4 Digitalergebnise 24 VDC für die Verbindungen mit 1 Drähten
Allgemeine Informationen
Nennspannung 24 VDC
B&R Kennzeichnung 0x20B9
Statusanzeigen Input-/Outputfunktion pro Kanal, Funktionierenzustand, Modulstatus
Diagnosen
Modullauf/Fehler Ja unter Verwendung der LED-Statusanzeige und der Software
Ertrag Ja unter Verwendung der LED-Statusanzeige und der Software (Ausgabefehlerstatus)
Leistungsaufnahme
Bus 0,21 W
Internes Input/Output 0,5 W
Zusätzliche Verlustleistung verursacht durch die Auslöser (widerstrebend) [W] +0,21
Bescheinigungen
CER Ja
UKCA Ja
ATEX Zone 2, II 3G ex Gaschromatographie Na nC IIA T5
IP20, Ta (sehen Sie das Benutzerhandbuch X20)
FTZÚ 09 ATEX 0083X
UL cULus E115267
Industrielle Regeleinrichtung
HazLoc cCSAus 244665
Prozesskontrollierte Ausrüstung
für gefährliche Standorte
Klasse I, Abteilung 2, Gruppen ABCD, T5
EAC Ja
Kc Ja
Digital-Input
Eingegebene Eigenschaften pro en 61131-2 Typ 1
Eingangsspannung 24 VDC -15%/+20%
Eingangsstrom bei 24 VDC Art. 3,75 MA
Eingegebener Stromkreis Wanne
Eingegebener Filter
Hardware µs ≤100
Software Nichterfüllung 1 Frau, konfigurierbar zwischen Frau 0 und 25 in 0,2 Frauerhöhungen
Verbindungsart Verbindungen 1-wire
Eingangswiderstand Art. kΩ 6,4
Schaltschwelle
Tief <5 VDC="">
Hoch >15 VDC
Isolierungsspannung zwischen Kanal und Bus 500 VEFF
Digitalergebnise
Variante Gegenwärtig-Auftreten FET
Schaltspannung 24 VDC -15%/+20%
Sollleistung gegenwärtig 0,5 A
Gesamtnennstrom 2 A
Verbindungsart Verbindungen 1-wire
Ausgangskreis Quelle
Ertragschutz Thermische Abschaltung im Falle des Überstromes oder Kurzschluss (sehen Sie Wert „KurzschlussSpitzenstrom“)
Interne Freilaufdiode für das Schalten von induktiven Belastungen (sehen Sie Abschnitt „zugeschaltete induktive Belastungen“)
Diagnosestatus Ertragüberwachung mit Verzögerung mit 10 Frauen
Durchsickern gegenwärtig, wenn der Ertrag ausgeschaltet ist µA 5
RDS (an) mΩ 210
Höchstkurzschlussstrom <12 A="">
Schalter-auf im Falle Überlastungsabschaltung oder Kurzschlussabschaltung Frau ca. 10 (hängt von der Modultemperatur) ab
Schaltverzögerung
0 → 1 <300>
1 → 0 <300>
Schaltfrequenz
Widerstrebende Last Maximum 500 Hz
Induktive Belastung Sehen Sie Abschnitt „zugeschaltete induktive Belastungen“.
Bremsende Spannung beim Schalten weg von den induktiven Belastungen Art. 50 VDC
Isolierungsspannung zwischen Kanal und Bus 500 VEFF
Elektrische Eigenschaften
Elektrische Isolierung Kanal lokalisiert vom Bus
Kanal lokalisiert nicht vom Kanal
Betriebsbedingungen
Befestigung von Orientierung
Horizontal Ja
Vertikale Ja
Installationsaufzug über Meeresspiegel
0 bis 2000 m Keine Beschränkung
>2000 m Reduzierung der umgebenden Temperatur durch 0.5°C pro 100 m
Grad Schutz pro en 60529 IP20
Umgebungsbedingungen
Temperatur
Operation
Horizontale Befestigungsorientierung -25 zu 60°C
Vertikale Befestigungsorientierung -25 zu 50°C
Herabsetzen -
Lagerung -40 zu 85°C
Transport -40 zu 85°C
Relative Luftfeuchtigkeit
Operation 5 bis 95%, kondensationsfrei
Lagerung 5 bis 95%, kondensationsfrei
Transport 5 bis 95%, kondensationsfrei
Mechanische Eigenschaften
Anmerkung Verteiler X20TB12 des Auftrages 1x separat.
Busmodul X20BM11 des Auftrages 1x separat.
Neigung 12,5+0.2mm
