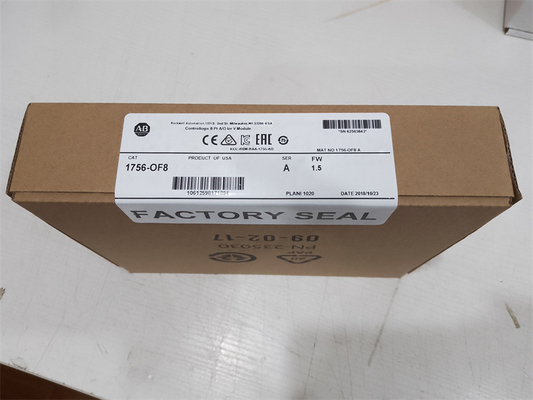

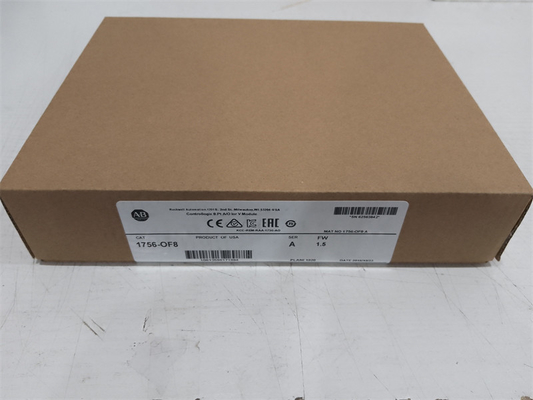

Allen-Bradley 1756-OF8 ControlLogix 8 Pint A/O I oder v-Modul

Allen-Bradley 1756-OF8 ControlLogix 8 Pint A/O I oder v-Modul

Technische Spezifikationen
Attribut 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
Gibt acht Spannungen oder gegenwärtig aus
Ertragstrecke ± 10V
0… 20 MA
Entschließungs-Spannung: 15 Bits über 10.5V - 320 μV/bit
Gegenwärtig: 16 Bits über 21 MA - 325 nA/bit
Gegenwärtiger abgehobener Betrag @ 5.1V 150 MA 200 MA
Gegenwärtiger abgehobener Betrag @ 24V 210 MA 300 MA
Gesamtrückwandenergie 5,8 W 8,22 W
Spannung und gegenwärtige Bewertungen Rückwand: 5.1V DC, 150 MA maximal; 24V DC, 210 MA maximal
Ausgangsspannung: -10… +10V
Ausgangsstrom: 0… 20mA
Rückwand: 5.1V DC, 200 MA maximal; 24V DC, 300 MA maximal
Ausgangsspannung: -10… +10V
Ausgangsstrom: 0… 20mA
Verlustleistung 5,8 W; 0-… 750 Ohm-Lasten 8,22… 2 W; 0-… 750 Ohm-Lasten
Thermische Ableitung 16,78 BTU/hr 28,03 BTU/hr
Nur Stromabgabe der Entdeckung des offenen Stromkreises (Ertrag muss auf >0.1 MA eingestellt werden)
Überspannungsschutz 24V DC-± 24V DC
Der Kurzschlusssicherung Strom elektronisch begrenzt zu 21 MA oder weniger
Treibereigenschaften Spannung: > 2000 Ω
Gegenwärtig: 0… 750 Ω
Erholungszeit < 2="" ms="" to="" 95=""> kalibrierte Genauigkeit @ °C 25 (°F 77) besser als 0,05% von Strecke von 0… 21 MA, -10,4… 10.4V
Kalibrierungsintervall 12 Monate typisches N/A
Ausgeglichenes Antrieb 50 μV/°C
100 °C nA/°C 20 μV/
80 nA/°C
Gewinnantrieb mit Temperatur, maximale Spannung: 25 ppm/°C, 520 μV/°C
Gegenwärtig: 50 ppm/°C, 1050 μA-/°Cspannung: 6 ppm/°C, 125 μV/°C
Gegenwärtig: 30 ppm/°C, 630 mA/°C
Modulfehler Spannung: 0,15% von Strecke
Gegenwärtig: 0,3% von Strecke Spannung: 0,1% von Strecke
Gegenwärtig: 0,2% von Strecke
Modulscan-Zeit, Fraugleitkomma der Minute 12
ganze Zahl mit 8 Frauen
Modus Datenformat ganzer Zahl (ließ gerechtfertigt, 2 s-Ergänzung), IEEE32-bit-Gleitkomma
Modulumwandlungsmethode R-Leiter DAC, monotonicity ohne fehlende Codes
Isolierungsspannung 250V (ununterbrochen), verstärkte Isolierungsart, Ausgabekanäle zu
Rückwand
Keine Isolierung zwischen einzelnen Ausgabekanälen
250V (ununterbrochen), grundlegend (1) Isolierungsart, Ausgabekanäle zu
Rückwand
Keine Isolierung zwischen einzelnen Ausgabekanälen
(1) wurden Module der Reihe A zur verstärkten Isolierung spezifiziert, die auf Terminologie UL508 basierte. Module der Reihe B werden zur gleichen Durchschlagsfestigkeitsspannung als Module aber Gebrauch der Reihe A Art-geprüft
aktualisierte Terminologie basiert auf Iec 61010-1, grundlegende Isolierung.
Modulbefestigen elektronisch, Software konfigurierbar
Entfernbarer Verteiler 1756-TBNH
1756-TBSH
RTB, das verbraucherbestimmtes mechanisches befestigt
Schlitzbreite 1
Drahtgröße
1756-TBNH
Einzelne Drahtverbindung: 0,33… 2,1 Körper oder Kupferlitze Millimeters 2 (AWG-Lehre 22… 14), veranschlagt bei °C 105 (°F 221) oder größer, 1,2 Millimeter (3/64 Zoll.)
Isolierungsmaximum. Verdrahten Sie nicht mehr als einen Leiter auf irgendeinem Anschluss.
Doppelte Drahtverbindung: 0,33… 1,3 Körper oder Kupferlitze Millimeters 2 (AWG-Lehre 22… 16), veranschlagt bei °C 105 (°F 221) oder größer, 1,2 Millimeter (3/64 Zoll.)
Isolierungsmaximum. Verdrahten Sie nicht mehr als zwei Leiter auf irgendeinem Anschluss
1756-TBSH
Einzelne Drahtverbindung, 0,33… 2,1 Körper Millimeters 2 (AWG-Lehre 22… 14) oder angeschwemmter abgeschirmter Kupferdraht veranschlagten bei °C 105 (°F 221), oder größer, 1,2 Millimeter
(3/64 Zoll.) Isolierungsmaximum. Verdrahten Sie nicht mehrfache Leiter auf irgendeinem Anschluss
Verteilerdrehmomentspezifikt. 1756-TBNH: N 1,36•m (12 lbs•in)
Verdrahtungskategorie (2)
(2) Gebrauch diese Leiter-Category-Informationen für Planungsleiterzugführung. Sehen Sie die industrielle Automatisierungs-Verdrahtung und Erdungs-Richtlinien, Veröffentlichung 1770-4.1.
1 - auf Signalhäfen
Einschließungsart kein (offen-ähnlich)
Temperaturcode T4
