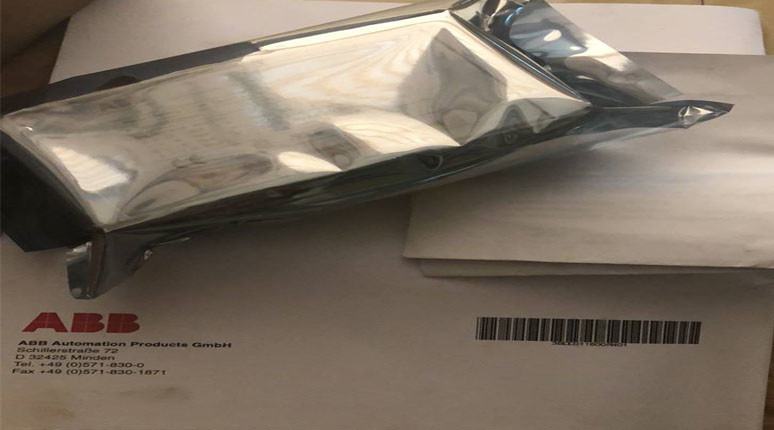

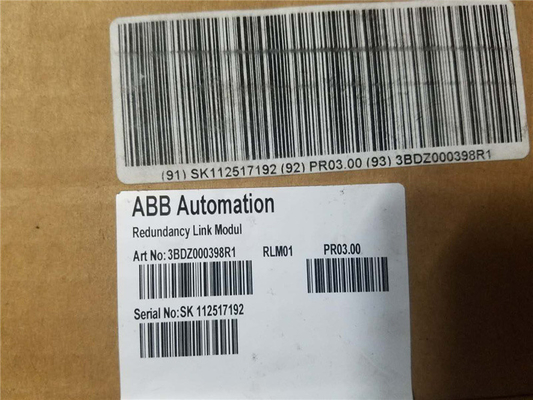

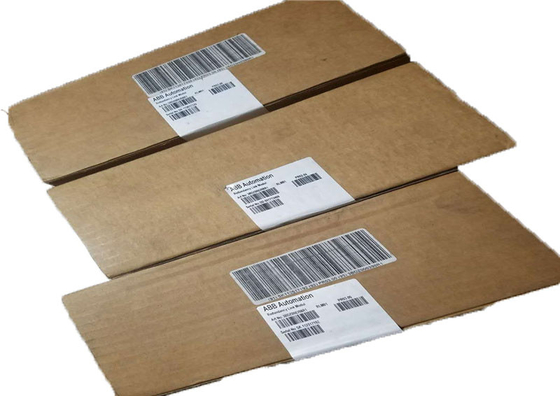

ABB RLM01 3BDZ000398R1 PROFIBUS Redundanzverbindungsmodul RLM01 Advant 800xA

ABB RLM01 3BDZ000398R1 PROFIBUS Redundanzverbindungsmodul Advant 800xA

Einzelheiten des Produkts:

Zusätzliche Informationen:


Beschreibung:

Feldgeräte, die nur mit einer einzigen PROFIBUS DP-Schnittstelle ausgestattet sind, können mit dem Redundanzverbindungsmodul RLM01 in das redundante PROFIBUS-Netzwerk integriert werden.Es wandelt zwei redundante Zeilen in eine PROFIBUS DP-Zeile um oder umgekehrt.Der RLM01 verstärkt Signalform und -amplitude der eingehenden Daten und überwacht Aktivitäten und Fehlerstatus aller drei Leitungen.

Das Modul RLM01 kann direkt neben einem Master, vor einem Bussegment mit mehreren Slaves oder vor einem einzelnen Slave positioniert werden.Mehrere PROFIBUS-Stationen mit überflüssigen Kopplungen können direkt mit dem durch RLM01 überflüssigen PROFIBUS verbunden werden. Stationen mit nur einer Schnittstelle können entweder auf der Linie A oder auf der Linie B positioniert werden. Jede RLM01 PROFIBUS Schnittstelle kann bis zu 31 PROFIBUS Stationen betreiben.

Linieüberschüssigkeit:
Das Modul verstärkt die Signalform und -amplitude der empfangenen Daten und überwacht alle drei Leitungen hinsichtlich Aktivität und Störungen.Alle festgestellten Fehler werden mit Hilfe einer LED auf der Vorderseite angezeigtFür diagnostische Zwecke sind geeignete Nachrichten verfügbar und können auf dem 8-poligen Endstreifen aufgenommen werden.

Kombination überflüssiger Leitungen:
Die Daten, die zuerst über Zeile A oder Zeile B (siehe Diagramm oben) mit dem richtigen Beginn des Rahmens ankommen, werden an Verbindung M weitergeleitet.Linie A oder Linie B wird zufällig ausgewähltWenn ein Fehler an Linie A festgestellt wird, wechselt die Steuerlogik auf Linie B, die noch verfügbar ist.

Spaltung einer nicht überflüssigen Linie:
Daten, die über die Linie M mit dem richtigen Bildstart ankommen, werden parallel zu den beiden anderen Verbindungen A und B weitergeleitet.Die Steuerungslogik liefert keine Daten an A und B..
Für eine höhere Verfügbarkeit des RLM 01 selbst kann eine redundante Stromversorgung mit 24 V Gleichstrom angeschlossen werden.Die Überwachungslogik prüft, ob beide Spannungen verfügbar sind, und meldet eventuelle Fehlfunktionen..
