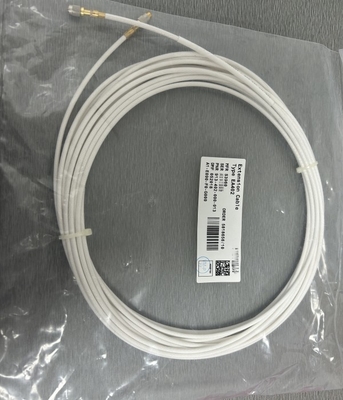

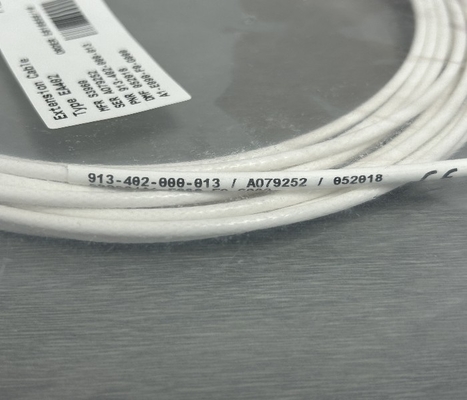

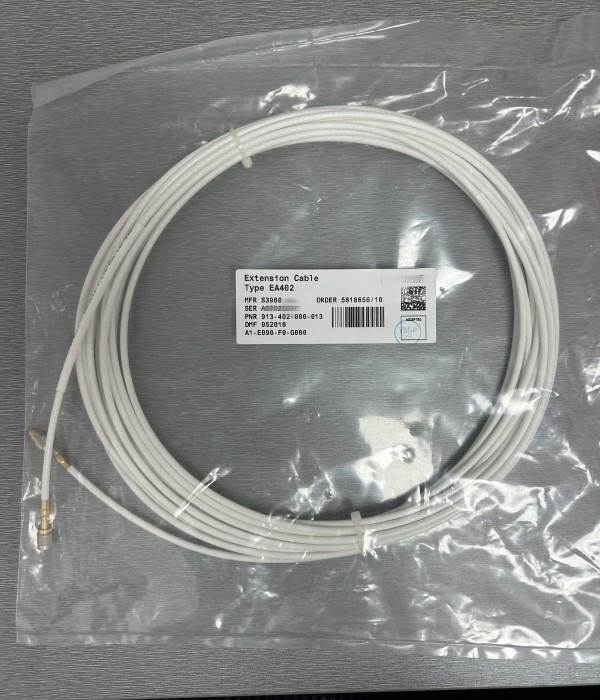

EA402 913-402-000-013 Verlängerungskabel des Näherungsmesssystems auf Lager

EA402 913-402-000-013 Verlängerungskabel des Näherungsmesssystems auf Lager

Einzelheiten des Produkts:

Beschreibung:

Dieses Näherungssystem ermöglicht die berührungslose Messung der relativen Verschiebung der beweglichen Maschinelemente.Sie eignet sich besonders zur Messung der relativen Vibration und der Achsposition von rotierenden Maschinenwellen., wie sie in Dampf-, Gas- und Hydraulikturbinen sowie in Alternatoren, Turbokompressoren und Pumpen vorkommen.

Das System basiert auf einem berührungslosen Wandler TQ 402 oder TQ 412 und einem Signalkonditionierer IQS 450. Zusammen bilden diese ein kalibriertes Näherungssystem, in dem jede Komponente austauschbar ist.Das System erzeugt eine Spannung oder einen Strom, die proportional zum Abstand zwischen der Spitze des Wandlers und dem Ziel ist, wie z. B. eine Maschinenwelle.

Der aktive Teil des Wandlers besteht aus einer in der Spitze des Geräts geformten Drahtspirale aus Torlon ® (Polyamid-Imid).Das Zielmaterial muss, in jedem Fall metallisch sein.

Der Transducerkörper ist mit metrischem oder imperialen Gewinde verfügbar. Die TQ 412-Version ist für Rückwärtsmontageanwendungen gedacht.mit einer Breite von mehr als 10 mm,Es können verschiedene Kabellängen (Integral und Verlängerung) bestellt werden.

Der IQS 450-Signalkonditionierer enthält einen Hochfrequenzmodulator-Demodulator, der dem Wandler ein Antriebssignal liefert.Dies erzeugt das notwendige elektromagnetische Feld, das zur Messung der Lücke verwendet wirdDie Konditioner­Schaltkreise besteht aus hochwertigen Komponenten und ist in einer Aluminium-Extrusion montiert.

Die TQ 402- und TQ 412-Wandler können mit einem einzigen EA 402-Verlängerungskabel kombiniert werden, um die Frontseite effektiv zu verlängern.für den mechanischen und ökologischen Schutz der Verbindung zwischen den Integral- und Verlängerungskabeln sind Verbindungsboxen und Verbindungsschützer verfügbar.

Das Näherungssystem kann durch zugehörige Signalverarbeitungsmodule oder eine Regalstromversorgung betrieben werden.

Bestellinformationen
