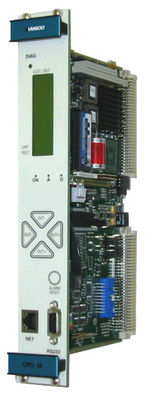

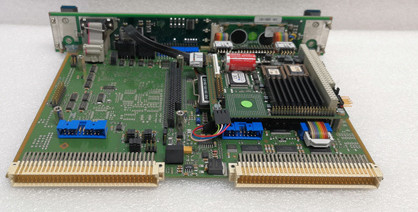

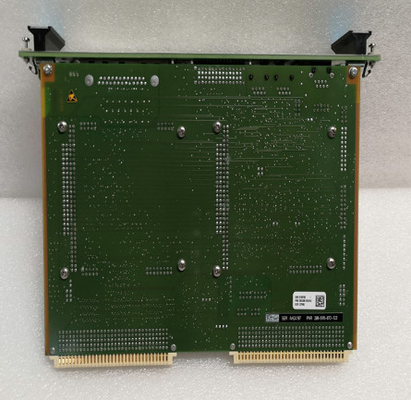

CPUM 200-595-072-122 I/O Card Rack Steuerung und Kommunikations-Schnittstellenkarte

CPUM 200-595-072-122I/O-Karten-Rack-Steuerung und Kommunikations-Schnittstellenkarte

Einzelheiten des Produkts:

Beschreibung:

The CPUM and IOCN modular CPU card and input/output card is a rack controller and communications interface card pair that acts as a system controller and data communications gateway for a rack-based machinery protection system (MPS) and/or condition monitoring system (CMS) from product line.

Es gibt verschiedene Überwachungskarten für Maschinenschutz, Zustandsüberwachung und/oder Verbrennungsüberwachung.Maschinenschutzkarten wie das Maschinenschutzkartenpaar MPC4/IOC4T und das analoge Überwachungskartenpaar AMC8/IOC8T, und Zustandsüberwachungskarten wie das XMV16/XIO16T-Überwachungskartenpaar für Vibrationen und das XMC16/XIO16T-Überwachungskartenpaar für Verbrennung.

Optional kann eine CPUM-Karte mit einem seriellen Kommunikationsmodul (zusätzlich zum CPU-Modul) ausgestattet werden, um zusätzliche serielle Verbindungen zu unterstützen.Dies ist die seriell überflüssige Version der CPUM-Karte.

Die primären Ethernet- und seriellen Verbindungen des CPUM-Moduls sind über Steckverbinder auf der Frontplatte des CPUM verfügbar.die primäre Ethernet-Verbindung kann an einen Stecker auf der Vorderseite des IOCN geleitet werden (statt an den Stecker auf dem CPUM). Wenn die zugehörige IOCN-Karte verwendet wird, sind die sekundären Ethernet- und seriellen Verbindungen über connect verfügbar

Alle CPUM-Karten sind mit einem CPU-Modul ausgestattet, das zwei Ethernet-Verbindungen und zwei serielle Verbindungen unterstützt.

Bestellinformationen

Verschiedene Versionen der CPUM-Karte können vorkonfiguriert mit unterschiedlichen Konfigurationen geliefert werden, die durch den 9-stelligen Code in der Bestellnummer (610-1CC-CCC) gekennzeichnet sind.

Die verschiedenen Konfigurationen, die von einem fertigen Produkt verwendet werden können, werden durch ¥1CC-CCC ¥ dargestellt.610-100-000 entspricht der “Standard“-Konfiguration, die auf eine CPUM-Karte hochgeladen wird (200-595-0Ss-HHh), wenn keine andere Konfiguration angegeben ist. Für weitere Informationen über andere Konfigurationen wenden Sie sich an Ihren örtlichen Vertreter von Meggitt oder an Meggitt SA. Ss stellt die Firmware (eingebettete Software) Version und Hh die Hardware-Version einer Karte.·S/H­Zunahmen bei größeren Änderungen, die die Austauschbarkeit des Produktes beeinträchtigen können, und ·S/H­Zunahmen bei kleineren Änderungen, die keine Auswirkungen auf die Austauschbarkeit haben.

VVV stellt die verschiedenen Firmware- (eingebettete Software-) Versionen und Hardware-Versionen dar, die von einem fertigen Produkt verwendet werden können.
