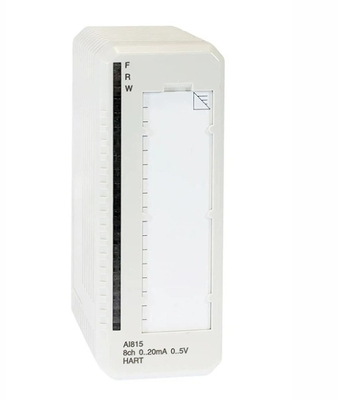

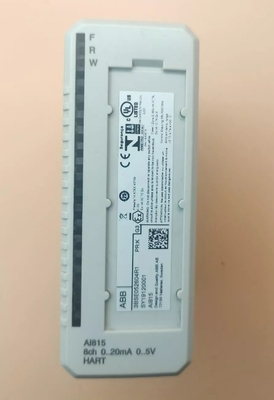

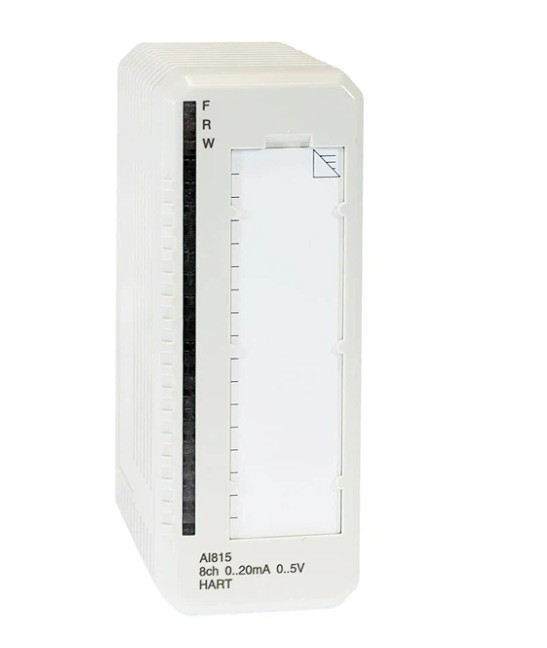

ABB AI815 3BSE052604R1 Analog-Eingangsmodule Maximalübertragungsgerät

ABB AI815 3BSE052604R1 Analog-Eingangsmodule Maximalübertragungsgerät

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das AI815 Analog Input Module verfügt über 8 Kanäle. Die Module können für Spannungs- oder Strom-Eingänge konfiguriert werden. Strom- und Spannungssignale können nicht auf demselben I/O-Modul gemischt werden.Die Spannungs- und Stromzufuhr kann einer Über- oder Unterspannung von mindestens 11 V d standhalten..c. Der Eingangswiderstand für die Eingangsspannung größer als 10 M ohm und der Eingangswiderstand für die Eingangsströmung 250 ohm.Das Modul verteilt die externe HART-kompatible Senderversorgung auf jeden KanalDies ergänzt eine einfache Verbindung zur Verteilung der Versorgung an 2- oder 3-draht-Sender.Wenn eine externe Stromversorgung für die HART-Sender verwendet wird, muss die Stromversorgung HART-kompatibel sein.

ABB 3BSE052604R1 Analog Eingang HART 8 Kanäle, 0(4)..20mA, 0(1)..5V, 12 Bit, ein Ende.AI815 ist mit fortschrittlichen analogen Eingangsmöglichkeiten für eine präzise und zuverlässige Signalverarbeitung ausgestattet. Das skalierbare Design des Moduls ermöglicht eine flexible Erweiterung Ihres Steuerungssystems je nach Bedarf. Nutzen Sie die schnelle und genaue Verarbeitung analoger Signale,Sicherstellung einer Echtzeitkontrolle Ihrer AnwendungenDie leichte Konstruktion gewährleistet eine einfache Handhabung während der Installation und Wartung.

Das analoge Eingangsmodul AI815 verfügt über 8 Kanäle und unterstützt Spannungs- oder Strom-Eingänge. Jeder Modulkanal ist entweder Spannungs- oder Strom-Eingängen gewidmet.Sie dürfen nicht auf demselben I/0-Modul gemischt werden..Das Modul kann bei Über- oder Unterspannung bis zu 11 V Gleichstrom standhalten. Der Eingangswiderstand beträgt mehr als 10 M ((2) bei Eingangsspannung und 250 M (bei Eingangsstrom).Es verteilt den externen HART-kompatiblen Senderzufuhr zu jedem KanalDie Leistung des Senders wird überwacht und Strom begrenzt, um einen sicheren Betrieb zu gewährleisten.

Es kann in das Bussystem von ABB wie PROFIBUS oder MODBUS integriert werden, um den Datenaustausch mit dem oberen Computer oder anderen Steuergeräten zu erleichtern.Alle Handbücher sind als elektronische Dokumente auf CD-ROM erhältlich.. Das Dateiformat ist Adobe Portable Document Format (PDF), der de facto Standard für tragbare Dokumente im Internet ist. Sie können sie sequenziell wie herkömmliche Dokumente lesen,oder die erforderlichen Teile dieser elektronischen Dokumente während der Konstruktion durchsuchen und drucken, zum Beispiel.

Datenblattverknüpfung:

ABB AI815 3BSE052604R1.pdf
