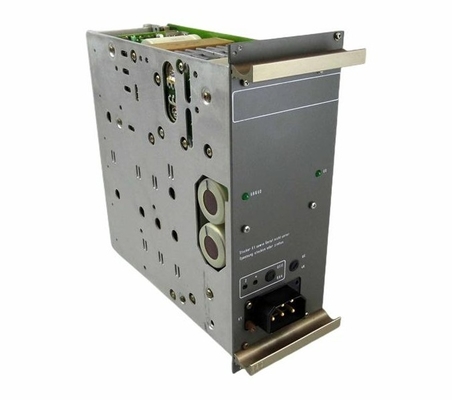

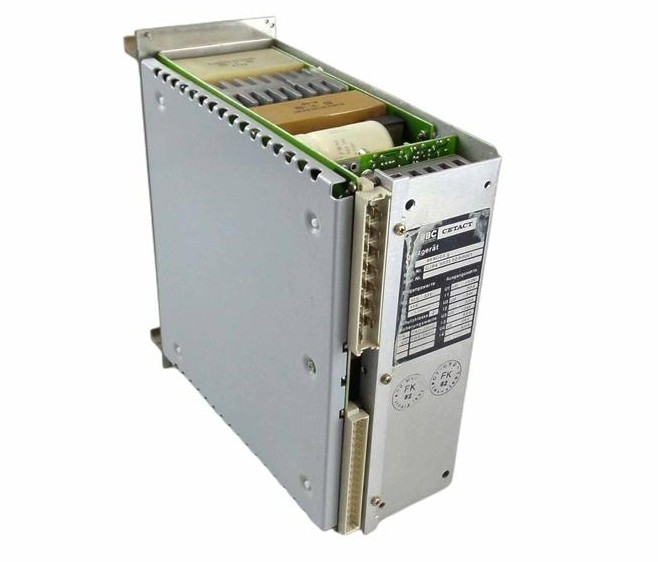

ABB 89NG03 GJR4503500R0001 Stromversorgungsmodul zur Erzeugung von Station Bus Spannungen

ABB 89NG03 GJR4503500R0001 Stromversorgungsmodul zur Erzeugung von Station Bus Spannungen

Einzelheiten des Produkts:

Beschreibung:

Das Stromversorgungsmodul 89NG03 dient zum Schalten und Erzeugen der Spannungen, die in einem Stationsbus-Unterband einer PROCONTROL Mehrzweckverarbeitungsanlage benötigt werden.Da jedes Modul-Unterstück seine eigene Spannungszufuhr hat, werden die Stromversorgungsvorrichtungen insgesamt viermal für die Mehrzweckverarbeitungsstation verwendet.USE positive Spannung USE positive Spannung USE positive Spannung USE positive SpannungDie Sicherung befindet sich an der Vorderseite des Moduls.

Die Spannungen UB und UD werden in Abhängigkeit von UD reguliert. Die Spannung UB ist variabel, d. h. die Ausgangsspannung ändert sich je nach UD und der angeschlossenen Last innerhalb der zulässigen Grenzen.Das Modul verfügt über einen internen und externen Anschluss für den tatsächlichen SpannungswertWenn die Sensorleitung offen ist, wird die Spannung UD unabhängig von der angeschlossenen Last auf den Modul-Ausgangsterminals auf einen festen Wert gesteuert.die Ausgangsspannung am Anschlusspunkt der Sensorleitung wird auf einen konstanten Wert gesteuertMit PROCONTROL ist die Sensorleitung in der Mitte des Hinterplatzes des Bahnhofsanschlusses angeschlossen. Auf diese Weise fällt die Spannung in der Versorgungsleitung durch Änderungen des Laststroms (z.B.durch Anschließen eines zusätzlichen Moduls) stabilisiert werden.

Das Stromversorgungsmodul wird über einen Stecker auf der Vorderseite versorgt.Die Prozessspannung US = +24 VDC wird abhängig von der internen Spannung UD geschaltet.Die Prozessspannung UV=-24 VDC,der Referenzleiter Z,Die Anzeige und die Blinkspannung sind nur über das Modul verbunden.Die von den Modulen benötigten Spannungen UB+ = +24 VDC und UD+ = +5 VDC (mit Referenzleiter ZD) auf der Busseite werden über Gleichspannungs­/Gleichspannungs­Wandler erzeugt und sind potenziell isoliert.

Das Modul darf nicht angeschlossen oder ausgeschaltet werden, um eine Zerstörung zu verhindern.Bei StörungenDie Ausgänge US und UB werden auf Unterspannung und die Ausgänge UD auf Überspannung und Unterspannung überwacht.Wenn die Überwachungseinrichtung antwortetUS und UB werden von der Modul-Ausgangsspannung abgerufen, während UD von der Sensorleitung F abgerufen wird.

Zusätzlich zur Überwachung der Spannungen mit reiner Anzeigfunktion verfügt das Modul auch über eine Über- und Unterspannungsüberwachung mit Abschaltfunktion.
