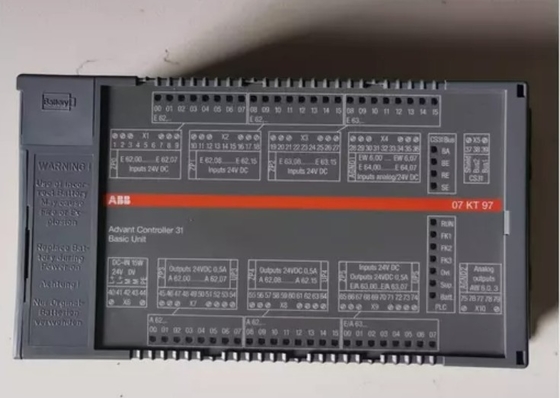

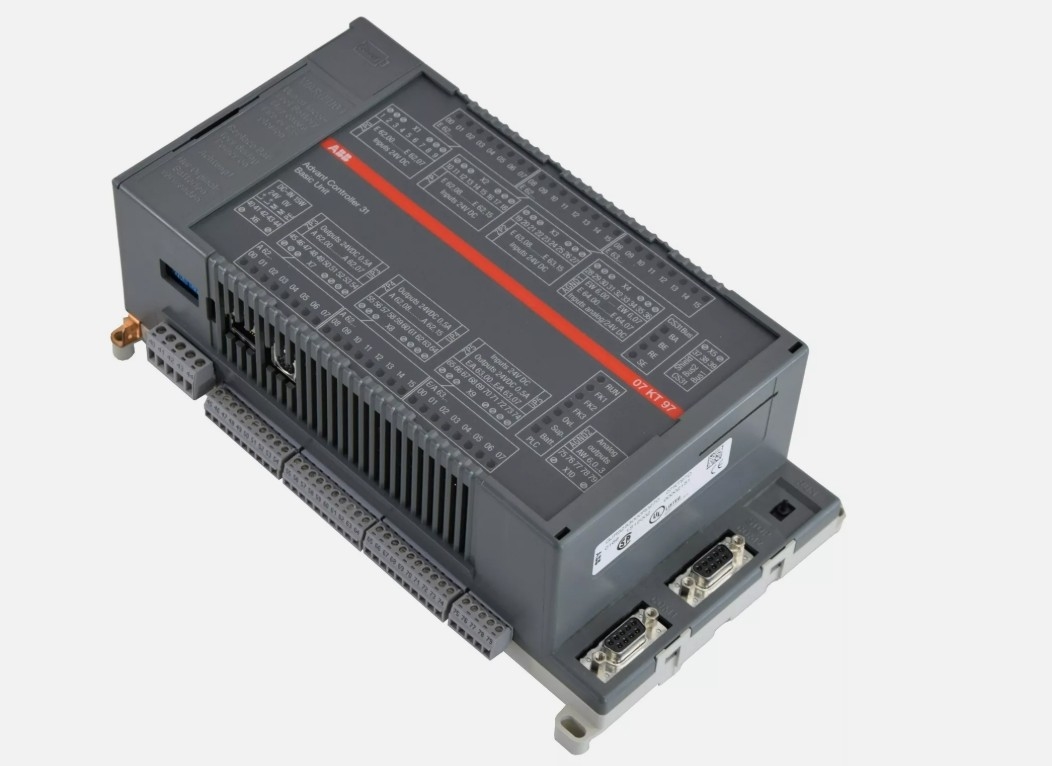

07KT97 GJR5253000R0270 ABB Zentralverarbeitungseinheit PLC Systeme

07KT97 GJR5253000R0270 ABB Zentralverarbeitungseinheit PLC Systeme

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die Basisgerät 07 KT 97 R200 ist das Standardgerät für alle Anwendungen.07 KT 95 oder 07 KT 96) sowie mit erweiterter Leistung (e).g. 07 KT 97 R260 mit ARCNET-Verbindung, 07 KT 97 R0220 mit PROFIBUS-Verbindung und 07 KT 97 R0262 mit sowohl ARCNET als auch PROFIBUS-Verbindung). Eine Vergleichstabelle ist auf Seite 3 enthalten.Dieses Dokument beschreibt die Basiseinheit 07 KT 97 R200 und fügt dann die Datenblätter der anderen Geräte hinzu, die nur die Unterschiede zeigen..

Differentielle Eingänge sind sehr nützlich, wenn analoge Sensoren verwendet werden, die nicht aus der Ferne isoliert sind (z. B. ist das Minus-Terminal aus der Ferne geerdet).Da das Erdungspotenzial nicht genau das gleiche ist wie AGND1Bei einer Einpolarkonfiguration würde AGND1 zusätzlich direkt mit dem Fernerdpotential verbunden sein.Dies würde zu unzulässigen (und möglicherweise gefährlichen) Erdungsschleifen führen..

Bei allen Konfigurationen mit Differential-Eingängen gehören zwei benachbarte analoge Eingänge zusammen (z. B. EW 6,00 und EW 6,01).Der Messwert wird durch Subtraktion berechnet.Der Wert des Kanals mit der unteren Adresse wird vom Wert des Kanals mit der höheren Adresse abgezogen..

Wenn die Endgeräte als digitale Ausgänge verwendet werden, werden die Ausgangssignale "1" individuell durch den wiederlesbaren Eingang überwacht.eine allgemeine Fehlermeldung für die betroffene Ausgabegruppe erzeugt wirdDer Fehler wird durch die rote LED Ovl. und dann durch Fehlerflaggen der SPS angezeigt. Der Fehler könnte durch Überlastung, Kurzschluss oder fehlende Versorgungsspannung UP5/ZP5 verursacht worden sein.Die technischen Spezifikationen der Ausgänge sind dieselben wie bei den anderen digitalen Ausgängen.

Datenblatt-Link:

ABB 07KT97 GJR5253000R0270.pdf
