Symphonie-Analogeingabe Modul IMFEC12 ABB Bailey Infi 90 Ersatzteile 15 Punkt PLC
Produkt-Details:
| Markenname |
ABB |
| Modell |
IMFEC12 |
| Produkt Identifikation |
N/M |
| Bedingung |
Neu |
| Bruttomasse |
2,2 lbs/35,2 Unze/1kg |
| Verpackende Größe |
7" x 7" x 4" (18 cm x 18 cm x 10 cm) |
| Ursprungsland |
Estland |
| Vorbereitungs- und Anlaufzeit |
Auf Lager |
| Verschiffungshafen |
Xiamen |
| Zahlung |
T/T |
| Verkaufs-Preis |
Untersuchung |
| Farbe |
Hängt vom Material ab |
| Garantie |
12 Monate |
| Vorbereitungs- und Anlaufzeit |
5-8 Arbeitstage |
| Kurierpartner |
DHL, UPS, TNT, Fedex und EMS |
Zusätzliche Information:
| Modell |
IMFEC12 |
|
Leistungsbedarf
Betriebsleistung
Verlustleistung
Überspannungskategorie
|
5 VDC, ±5% bei 85 MA typisch
+15 VDC, ±5% bei 25 MA typisch
-15 VDC, ±5% bei 20 MA typisch
1,1 W typisch
Ich für Energie pro ANSI/ISA S82.01-1994
|
Funktionieren
Analogeingaben
Analogeingabestrecken
Analoge Aktualisierungen
Digitale Aktualisierungen FSK (IMFEC11 einzig)
A-/dentschließung
Analoge Genauigkeit
4 bis 20 MA
1 bis 5 VDC
0 bis 5 VDC
0 bis 10 VDC
-10 bis +10 VDC
0 bis 1 VDC
Digitale Genauigkeit FSK (IMFEC11 einzig)
Gleichtaktspannung
Gleichtaktablehnung
Ablehnung des normalen Modus
Eingangsimpedanz
Überspannungskategorie
|
15 unabhängig konfigurierte Kanäle
4 bis 20 MA, 1 bis 5 VDC, 0 bis 1 VDC,
0 bis 5 VDC, 0 bis 10 VDC, -10 bis +10 VDC
A-/dumwandlungen 5mal/sek
3 bis 10mal/sek (in der FeldBusanordnung)
14 Bits mit Polarität
0,1%
0,1%
0,1%
0,1%
0,1%
0,25%
Selben als Übermittlergenauigkeit für jeden Input
-12 VDC-Minimum, +15 VDC-Maximum
Inputspanne ±12 VDC (±1 VDC)
Inputspanne ±10 VDC (±5 VDC)
Inputspanne ±5 VDC (±10 VDC)
90 DB-Minimum bei 50/60 Hz
70 DB-Minimum bei 50/60 Hz
Größer als 1 MΩ (jeder Kanal)
III für Input pro ANSI/ISA S82.01-1994
|
| Montage |
Besetzen einen einzelnen Schlitz in einer Standard-Modul-Montageeinheit INFI 90 OFFENEN (MMU) |
|
Bescheinigung
Kanadisches Fabrik-gegenseitiges der Standard-Vereinigungs-(CSA) (FM) (während)
|
Bestätigt für Gebrauch als prozesskontrollierte Ausrüstung in einer gewöhnlichen (nonhazardous) Standort Zustimmung für die folgenden Kategorien, nonincendive für: Klasse ich Abteilung 2, Gruppen A, B, C, d-Klasse II, Abteilung 2, Gruppen F, G |
Beschreibung:
Das hochrangige Modul der Analogeingabe IMFEC12 (FEC) gibt 15 Kanäle von Analogsignalen nur zum Multifunktionsprozessor (MFP) oder zum Multifunktionsmodul des prüfers (Kraftstoffregler) ein. Das hochrangige Modul der Analogeingabe IMFEC11 (FEC) gibt 15 Kanäle von Entsprechungs- oder Frequenzschiebebefestigten (FSK) digitalen Signalen zum MFP- oder Kraftstoffregler-Modul ein. Das Modul IMFEC11 nimmt alle Aufgaben des Moduls IMFEC12 wahr und liefert auch Kommunikation mit der Bailey-Fischer- u. Trägerlinie von digitalen intelligenten Übermittlern FSK und andere intelligente Geräte in einem Feldbus oder in einer Punkt-zu-Punktkonfiguration
Installations- und Anwendungspersonal sollte einen festen Hintergrund in der elektronischen Instrumentierung haben und prozesskontrolliert. Es sollten mit richtigen Erdungs- und Sicherheitsverfahren für elektronische Instrumentierung vertraut sein. Betreiber sollten ein Wissen des Prozesses haben und vor der Platzierung des Moduls sollten diese Anweisung lesen und verstehen, in Kraft.

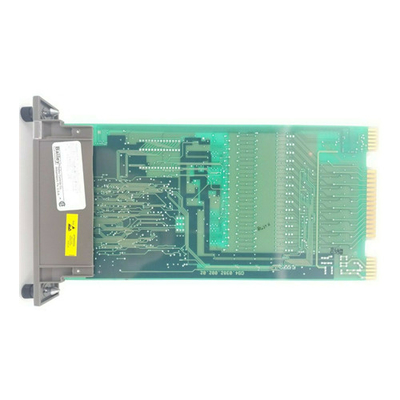

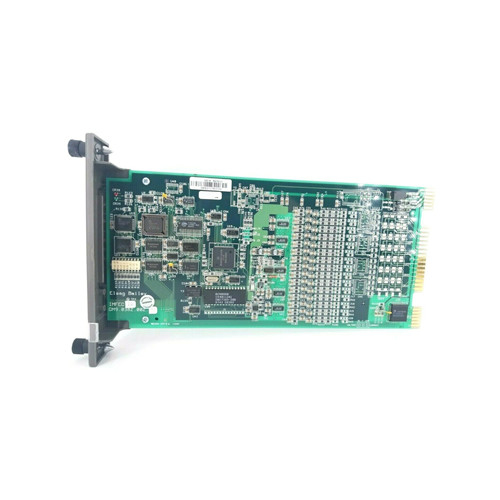

Das FEC-Modul ist ein intelligentes Modul, mit Bordmikroprozessor, Gedächtnis, Analog-Digital-Umsetzer und Kommunikationsschaltkreis. Das Modul ist eine einzelne Leiterplatte, die einen Schlitz in einer ModulMontageeinheit (MMU) besetzt. Zwei sichernde Klinken auf der Modulfrontplatte sie an die ModulMontageeinheit befestigen. Das Modul hat drei KartenFlachstecker für externe Signale (Übermittlerinput und -kommunikation), Systemkommunikation (Input-/Outputexpanderbus) und Energie. Das Modul empfängt Input durch einen Kabelanschluss zu einer Beendigungseinheit (TU) oder zum Beendigungsmodul (TM). Das Verdrahten von den Feldgeräten schließen an Verteiler auf der Beendigungseinheit oder dem Beendigungsmodul an. Die IMFEC11 Leiterplatte hat 18 Pullover; drei Pullover, die die Arbeitsweise und die Kommunikation (J2, J3 und J4) vorwählen dürfen und 15 Pullover, die Spannung/gegenwärtigen Input (J6 bis J20) vorwählen. Eine Dip-Schalter Einstellung (S1) hält die Input-/Outputexpanderbusadresse des Moduls.
