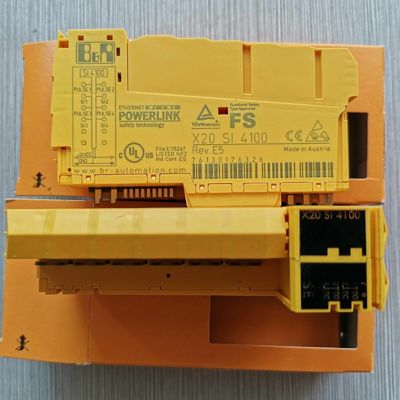

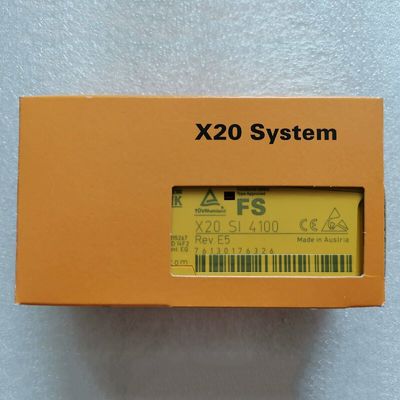

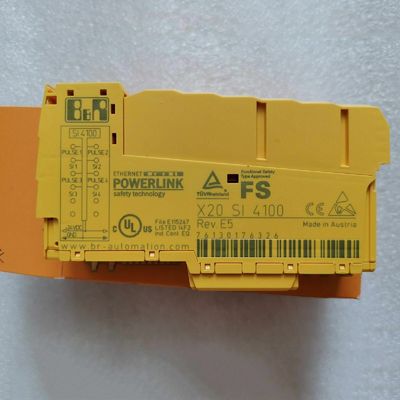

X20SI4100
Dieses Modul wird mit 4 sicherem digitalem Input ausgerüstet. Es ist für eine Nennspannung von 24 VDC bestimmt.
Das Modul kann benutzt werden, um verschiedene digitale Signale in den sicherheitstechnischen Anwendungen bis bis PL e oder zu SIL 3. zu lesen.
Das Modul wird mit Filtern ausgerüstet, die einzeln für Schalter-auf und Schalter-wegverhalten konfigurierbar ist. Das Modul stellt auch Impulskennzeichen für die Diagnose der Sensor-Linie zur Verfügung.
Dieses Modul ist für Verteiler des Stift X20 12 bestimmt.
![]()
| Input-/Outputmodul | sichere Art 4 digitaler Input, 4 Impulsertrag, 24 VDC |
| B&R Kennzeichnung | 0x1DBD |
| Systemanforderungen | |
| Automatisierungs-Studio | 3.0.71 oder späteres |
| Automatisierungs-Laufzeit | 2,95 oder späteres |
| SafeDESIGNER | 2,58 oder späteres |
| Sicherheits-Freigabe | 1,1 oder späteres |
| mapp Technologie-Paket | mapp Sicherheit 5.7.0 oder späteres |
| Statusanzeigen | Input-/Outputfunktion pro Kanal, Funktionierenzustand, Modulstatus |
| Diagnosen | |
| Modullauf/Fehler | Ja unter Verwendung der LED-Statusanzeige und der Software |
| Input | Ja unter Verwendung der LED-Statusanzeige und der Software |
| Stromausfallmodus | |
| Bereich | Modul |
| Funktion | Modulfunktionalität |
| Alleinstehender Modus | Nein |
| Max. Input-/Outputzykluszeit | 800 µs |
| Leistungsaufnahme | |
| Bus | 0,32 W |
| Internes Input/Output | W 1,25 |
| Zusätzliche Verlustleistung verursacht durch die Auslöser (widerstrebend) [W] | 0,6 |
| Elektrische Isolierung | |
| Kanal - Bus | Ja |
| Kanal - Kanal | Nein |
| Bescheinigungen | |
| CER | Ja |
| Funktionssicherheit | cULus FSPC E361559 Energie und Industriesysteme Bestätigt zur Funktionssicherheit ANSI-UL-1998:2013 |
| Funktionssicherheit | IEC-61508:2010, SIL 3 EN-62061:2013, SIL 3 En-ISO-13849-1:2015, Katze. 4/PL e IEC-61511:2004, SIL 3 |
| Funktionssicherheit | En-50156-1:2004 |
| ATEX | Zone 2, II 3G ex Gaschromatographie Na nC IIA T5 IP20, Ta (sehen Sie das Benutzerhandbuch X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Industrielle Regeleinrichtung |
| HazLoc | cCSAus 244665 Prozesskontrollierte Ausrüstung für gefährliche Standorte Klasse I, Abteilung 2, Gruppen ABCD, T5 |
| DNV | Temperatur: (0 - 45°C) Feuchtigkeit: B (bis 100%) Erschütterung: (0,7 g) EMC: B (Brücke und offene Plattform) |
| LR | ENV1 |
| Kr | Ja |
| ABS | Ja |
| EAC | Ja |
| Kc | Ja |
| EN-ISO-13849-1:2015 | |
| Kategorie | Katze. 3 wenn einzelne Inputkanäle verwendet werden, Katze. 4 wenn Inputkanalpaare (z.B. SI1 und SI2) oder mehr als 2 Inputkanäle verwendet werden |
| PL | PL e |
| DC | >94% |
| MTTFD | 2500 Jahre |
| Auftragzeit | Max. 20 Jahre |
| Iec-61508:2010, Iec-61511:2004, En-62061:2013 |
|
| SIL-CL | SIL 3 |
| SFF | >90% |
| PFH/PFHd | |
| Pro Kanal | <1>-10 |
| openSAFETY verdrahtet | Geringfügig |
| openSAFETY Radioapparat | <1>-14* Zahl von openSAFETY Paketen pro Stunde |
| PFD | <2>-5 |
| Abnahmeprüfungsabstand (Pint) | 20 Jahre |
| Nennspannung | 24 VDC |
| Spannungsbereich | 24 VDC -15%/+20% |
| Integrierter Schutz | Rückpolaritätsschutz |
| Quantität | 4 |
| Variante | Art A |
| Nennspannung | 24 VDC |
| Eingegebene Eigenschaften pro en 61131-2 | Typ 1 |
| Eingegebener Filter | |
| Hardware | μs ≤150 |
| Software | Konfigurierbar zwischen Frau 0 und 500 |
| Eingegebener Stromkreis | Wanne |
| Eingangsspannung | 24 VDC -15%/+20% |
| Eingangsstrom bei 24 VDC | Min. 2 MA zum Maximum 4,59 MA. Hardware-Revision J0 und später: Min. 2 MA zum Maximum 3,28 MA. |
| Eingangswiderstand | Min. 5,23 kΩ, Hardware-Revision J0 und später: Min. 7,33 kΩ |
| Fehlererkennungszeit | Frau 100 |
| Isolierungsspannung zwischen Kanal und Bus | 500 VEFF |
| Schaltschwelle | |
| Tief | <5 VDC=""> |
| Hoch | >15 VDC |
| Zeilenlänge zwischen Signalquelle (Impulsertrag oder externes Signal) und Input | Maximum 60 m mit unshielded Linie Maximum 400 m mit abgeschirmter Linie |
| Quantität | 4 |
| Variante | Gegentakt |
| Sollleistung gegenwärtig | 100 MA, Hardware-Revision J0 und später: 50 MA |
| Ertragschutz | Thermische Abschaltung aller Kanäle im Falle der Überlastung oder des Kurzschlusses, Hardware-Revision J0 und später: Abschaltung von einzelnen Kanälen im Falle der Überlastung oder des Kurzschlusses |
| Höchstkurzschlussstrom | 300 MA, Hardware-Revision J0 und später: 25 A für 15 µs |
| Schließen Sie gegenwärtiges kurz | 100 MAEFF |
| Durchsickern gegenwärtig, wenn der Ertrag ausgeschaltet ist | 0,1 MA |
| RDS (an) | 60 Ω |
| Schaltspannung | Input-/Outputstromversorgung minus des Spannungsabfalls wegen RDS (an) |
| Gesamtnennstrom | 400 MA, Hardware-Revision J0 und später: 200 MA |
| Befestigung von Orientierung | |
| Horizontal | Ja |
| Vertikale | Ja |
| Installationsaufzug über Meeresspiegel | 0 bis 2000 m, keine Beschränkung |
| Grad Schutz pro en 60529 | IP20 |
| Temperatur | |
| Operation | |
| Horizontale Befestigungsorientierung | 0 zu 60°C |
| Vertikale Befestigungsorientierung | 0 zu 50°C |
| Herabsetzen | Sehen Sie Abschnitt „herabzusetzen“. |
| Lagerung | -40 zu 85°C |
| Transport | -40 zu 85°C |
| Relative Luftfeuchtigkeit | |
| Operation | 5 bis 95%, kondensationsfrei |
| Lagerung | 5 bis 95%, kondensationsfrei |
| Transport | 5 bis 95%, kondensationsfrei |
| Anmerkung | Auftrag 1x Sicherheit-befestigte Verteiler separat. Auftrag 1x Sicherheit-befestigte Busmodul separat. |
| Neigung | 25+0.2mm |
