Produkt-Name: | B&R | Produktmodell: | X20SI4100 |
---|---|---|---|
Produkt-Art: | Input-/Outputmodul | Kennzeichnung: | 0x1DBD |
Funktion: | Modulfunktionalität | Internes Input/Output: | W 1,25 |
Spannungsbereich: | 24 VDC -15%/+20% | Garantie: | 1-jährig |
Hervorheben: | X20SI4100 B&R X20 PLC,B&R X20 PLC 24VDC,4 Automatisierung Plc der Impuls-Ertrag-B&R |
X20SI4100

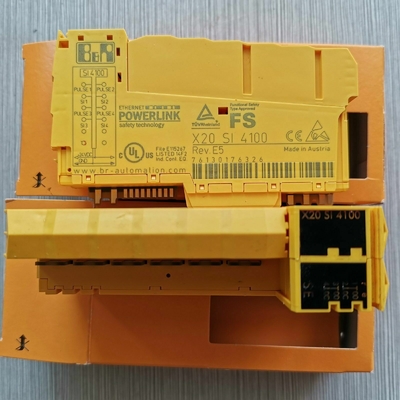

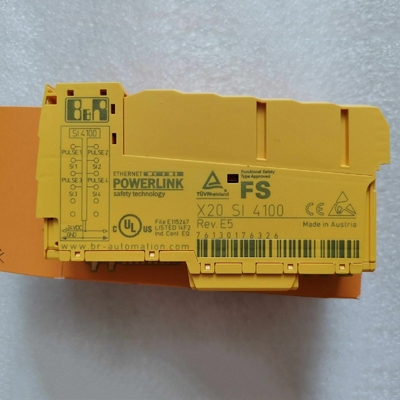

Dieses Modul wird mit 4 sicherem digitalem Input ausgerüstet. Es ist für eine Nennspannung von 24 VDC bestimmt.
Das Modul kann benutzt werden, um verschiedene digitale Signale in den sicherheitstechnischen Anwendungen bis bis PL e oder zu SIL 3. zu lesen.
Das Modul wird mit Filtern ausgerüstet, die einzeln für Schalter-auf und Schalter-wegverhalten konfigurierbar ist. Das Modul stellt auch Impulskennzeichen für die Diagnose der Sensor-Linie zur Verfügung.
Dieses Modul ist für Verteiler des Stift X20 12 bestimmt.
Input-/Outputmodul | sichere Art 4 digitaler Input, 4 Impulsertrag, 24 VDC |
B&R Kennzeichnung | 0x1DBD |
Systemanforderungen | |
Automatisierungs-Studio | 3.0.71 oder späteres |
Automatisierungs-Laufzeit | 2,95 oder späteres |
SafeDESIGNER | 2,58 oder späteres |
Sicherheits-Freigabe | 1,1 oder späteres |
mapp Technologie-Paket | mapp Sicherheit 5.7.0 oder späteres |
Statusanzeigen | Input-/Outputfunktion pro Kanal, Funktionierenzustand, Modulstatus |
Diagnosen | |
Modullauf/Fehler | Ja unter Verwendung der LED-Statusanzeige und der Software |
Input | Ja unter Verwendung der LED-Statusanzeige und der Software |
Stromausfallmodus | |
Bereich | Modul |
Funktion | Modulfunktionalität |
Alleinstehender Modus | Nein |
Max. Input-/Outputzykluszeit | 800 µs |
Leistungsaufnahme | |
Bus | 0,32 W |
Internes Input/Output | W 1,25 |
Zusätzliche Verlustleistung verursacht durch die Auslöser (widerstrebend) [W] | 0,6 |
Elektrische Isolierung | |
Kanal - Bus | Ja |
Kanal - Kanal | Nein |
Bescheinigungen | |
CER | Ja |
Funktionssicherheit | cULus FSPC E361559 Energie und Industriesysteme Bestätigt zur Funktionssicherheit ANSI-UL-1998:2013 |
Funktionssicherheit | IEC-61508:2010, SIL 3 EN-62061:2013, SIL 3 En-ISO-13849-1:2015, Katze. 4/PL e IEC-61511:2004, SIL 3 |
Funktionssicherheit | En-50156-1:2004 |
ATEX | Zone 2, II 3G ex Gaschromatographie Na nC IIA T5 IP20, Ta (sehen Sie das Benutzerhandbuch X20) FTZÚ 09 ATEX 0083X |
UL | cULus E115267 Industrielle Regeleinrichtung |
HazLoc | cCSAus 244665 Prozesskontrollierte Ausrüstung für gefährliche Standorte Klasse I, Abteilung 2, Gruppen ABCD, T5 |
DNV | Temperatur: (0 - 45°C) Feuchtigkeit: B (bis 100%) Erschütterung: (0,7 g) EMC: B (Brücke und offene Plattform) |
LR | ENV1 |
Kr | Ja |
ABS | Ja |
EAC | Ja |
Kc | Ja |
EN-ISO-13849-1:2015 | |
Kategorie | Katze. 3 wenn einzelne Inputkanäle verwendet werden, Katze. 4 wenn Inputkanalpaare (z.B. SI1 und SI2) oder mehr als 2 Inputkanäle verwendet werden |
PL | PL e |
DC | >94% |
MTTFD | 2500 Jahre |
Auftragzeit | Max. 20 Jahre |
Iec-61508:2010, Iec-61511:2004, En-62061:2013 |
|
SIL-CL | SIL 3 |
SFF | >90% |
PFH/PFHd | |
Pro Kanal | <1>-10 |
openSAFETY verdrahtet | Geringfügig |
openSAFETY Radioapparat | <1>-14* Zahl von openSAFETY Paketen pro Stunde |
PFD | <2>-5 |
Abnahmeprüfungsabstand (Pint) | 20 Jahre |
Nennspannung | 24 VDC |
Spannungsbereich | 24 VDC -15%/+20% |
Integrierter Schutz | Rückpolaritätsschutz |
Quantität | 4 |
Variante | Art A |
Nennspannung | 24 VDC |
Eingegebene Eigenschaften pro en 61131-2 | Typ 1 |
Eingegebener Filter | |
Hardware | μs ≤150 |
Software | Konfigurierbar zwischen Frau 0 und 500 |
Eingegebener Stromkreis | Wanne |
Eingangsspannung | 24 VDC -15%/+20% |
Eingangsstrom bei 24 VDC | Min. 2 MA zum Maximum 4,59 MA. Hardware-Revision J0 und später: Min. 2 MA zum Maximum 3,28 MA. |
Eingangswiderstand | Min. 5,23 kΩ, Hardware-Revision J0 und später: Min. 7,33 kΩ |
Fehlererkennungszeit | Frau 100 |
Isolierungsspannung zwischen Kanal und Bus | 500 VEFF |
Schaltschwelle | |
Tief | <5 VDC=""> |
Hoch | >15 VDC |
Zeilenlänge zwischen Signalquelle (Impulsertrag oder externes Signal) und Input | Maximum 60 m mit unshielded Linie Maximum 400 m mit abgeschirmter Linie |
Quantität | 4 |
Variante | Gegentakt |
Sollleistung gegenwärtig | 100 MA, Hardware-Revision J0 und später: 50 MA |
Ertragschutz | Thermische Abschaltung aller Kanäle im Falle der Überlastung oder des Kurzschlusses, Hardware-Revision J0 und später: Abschaltung von einzelnen Kanälen im Falle der Überlastung oder des Kurzschlusses |
Höchstkurzschlussstrom | 300 MA, Hardware-Revision J0 und später: 25 A für 15 µs |
Schließen Sie gegenwärtiges kurz | 100 MAEFF |
Durchsickern gegenwärtig, wenn der Ertrag ausgeschaltet ist | 0,1 MA |
RDS (an) | 60 Ω |
Schaltspannung | Input-/Outputstromversorgung minus des Spannungsabfalls wegen RDS (an) |
Gesamtnennstrom | 400 MA, Hardware-Revision J0 und später: 200 MA |
Befestigung von Orientierung | |
Horizontal | Ja |
Vertikale | Ja |
Installationsaufzug über Meeresspiegel | 0 bis 2000 m, keine Beschränkung |
Grad Schutz pro en 60529 | IP20 |
Temperatur | |
Operation | |
Horizontale Befestigungsorientierung | 0 zu 60°C |
Vertikale Befestigungsorientierung | 0 zu 50°C |
Herabsetzen | Sehen Sie Abschnitt „herabzusetzen“. |
Lagerung | -40 zu 85°C |
Transport | -40 zu 85°C |
Relative Luftfeuchtigkeit | |
Operation | 5 bis 95%, kondensationsfrei |
Lagerung | 5 bis 95%, kondensationsfrei |
Transport | 5 bis 95%, kondensationsfrei |
Anmerkung | Auftrag 1x Sicherheit-befestigte Verteiler separat. Auftrag 1x Sicherheit-befestigte Busmodul separat. |
Neigung | 25+0.2mm |
