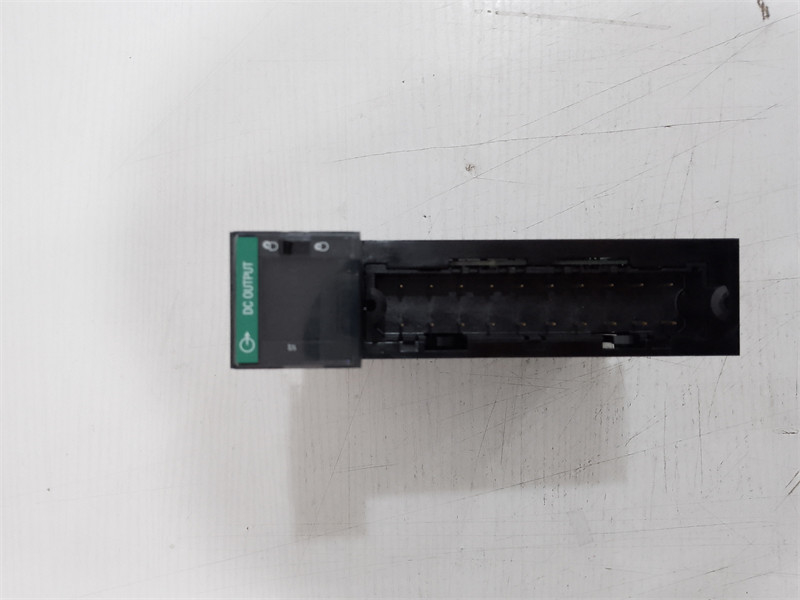

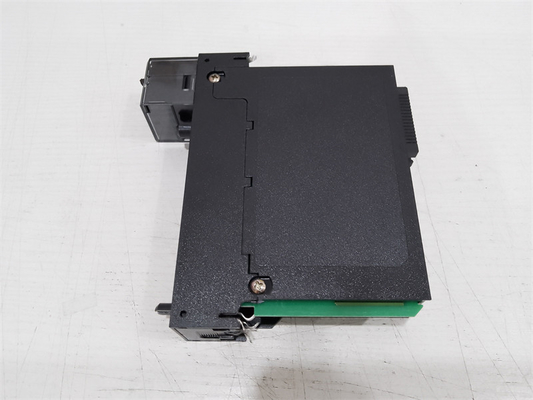

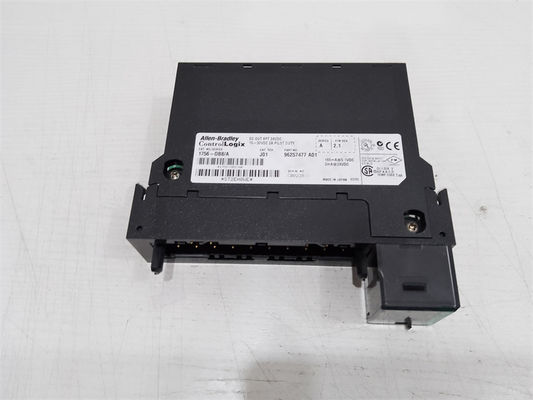

Allen-Bradley 1756-OB8 ControlLogix Digital Ausgabemodul 24VDC DCs 8

Das Allen-Bradley 1756-OB8 ist ein diskretes ControlLogix-Ausgangsmodul mit einem Ausgangsspannungsbereich von 10-30 VDC mit einem Nennwert von 24 VDC.Es wird verwendet, um elektrische Lasten, die in Gleichspannung sowie Wechselstrom-Ladungen arbeiten, zu versorgen, verwendet mit einer Zwischenschaltung.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleEs ist kompatibel und fungiert als lokale E/A-Komponente oder als Teil eines verteilten E/A-Systems.Es kann an jedem verfügbaren 1756-ControlLogix-Chassis installiert werden und funktioniert entlang Standard- oder Stromversorgungsmodulen.

Die 1756-OB8 hat eine Backplane-Stromzufuhr von 165 mA bei 5,1 VDC und 2 mA bei 24 VDC, während die gesamte Backplane-Leistung 0,89 W und eine Leistungsausfall von 2,5 W @ 60 ° C (140 ° F) und eine Wärmeausfall von 8.53 BTU/h. Jeder Kanal dieses Ausgangsmoduls kann bis zu 2 Ampere @ 60 °C (140 °F) und 8 Ampere @ 60 °C (140 °F) pro Modul liefern.

Dieses Modul verwendet einen abnehmbaren Endblock (RTB) zur Verbindung jedes Kanals des Moduls mit den elektrischen Lasten.Kompatible RTBs sind 1756-TBNH und 1756-TBSH, während die entsprechende RTB-Keying vom Benutzer definiert wird, mechanische Schlüsselfunktion.

Es wird in die Hardwarekonfiguration eingegeben, wo Modulparameter und -eigenschaften weiter modifiziert werden können/ Einige dieser Parameter sind Request Packet Interval (RPI), Filterzeit,Modulhemmung und viele andere.

Dieses Modul verwendet einen abnehmbaren Terminalblock (RTB), der entweder der 1756-TBNH oder der 1756-TBSH (20-Pin-RTB) sein kann.Listen-only - Optimierung des Racks, Ausgangsdaten, Listen-only-Ausgangsdaten und geplante Ausgangsdaten.

Das 1756-OB8-Modul hat eine Spannungskategorie von 12/24 Volt Gleichstromquelle und einen Betriebsbereich von 10 bis 30 Volt Gleichstrom.,mit einer maximalen Ablösung von 2,5 W bei 60 °C und einer Wärmeablösung von 8,53 BTU/hDer maximale Ausfallstrom dieses Moduls im Ausfallzustand beträgt 1 mA pro Punkt und während eines Ausfallstroms im Einsatzzustand, hat er einen maximalen Spannungsabfall von 1,2 V Gleichstrom bei 2 A. Er hat auch einen maximalen Strom von 2 A pro Punkt bei 60 Grad Celsius und einen maximalen Strom von 8 A bei 60 Grad Celsius pro Modul.Sein Überspannungsstrom pro Punkt beträgt 4 A für jeweils 10 ms, der alle 1 s bei 60 Grad Celsius wiederholbar ist und sein Mindestlaststrom beträgt 2 mA pro PunktDie Isolationsspannung des Moduls ist kontinuierlich bei 250 V. Dieses Modul ermöglicht es Ihnen auch, Zustände im Fehlermodus pro Punkt und Zustände im Programmmodus pro Punkt zu ändern.Die Auswahl für beide ist Hold Last StateDie Temperaturbereiche für das Modul 1756-OB8 liegen bei 0 bis 60 Grad Celsius im Betrieb und bei -40 bis 85 Grad Celsius außer Betrieb.Außerdem hat es eine maximale Umgebungstemperatur von 60 Grad Celsius und eine nicht kondensierende relative Luftfeuchtigkeit von 5% bis 95%..
