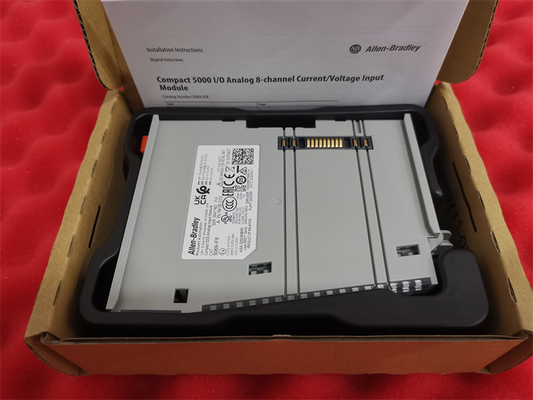

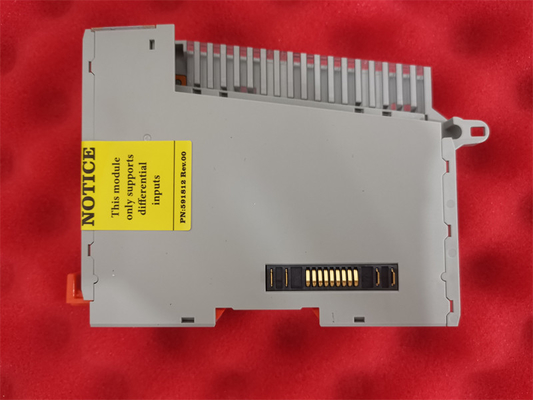

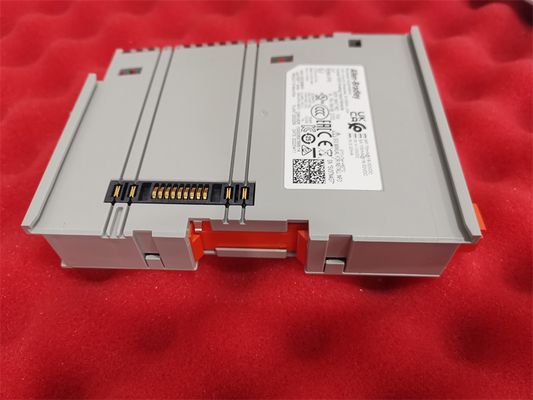

Analogeingabe-Kanalbaugruppe Differenzials Allen-Bradleys 5069-IF8 acht (8)

Das Allen-Bradley 5069-IF8 ist ein Compact 5000 I/O-Modul. Dieses Modul ist ein analogues Eingangsmodul, das hauptsächlich acht (8) Differential-Eingangskanäle aufweist.0-10VDC und 0-5VDC, wenn anwendbar Der Signalbereich beträgt 0-20 mA und 4-20 mA.

Das Modul 5069-IF8 wird typischerweise zur Schnittstelle von analogen Sensoren und Sendern eingesetzt.Die Umwandlung erfolgt über den Sigma-Delta Two 24-Bit-Analog-Digital-Multiplex-Wandler (ADC). Die konvertierten Daten werden im IEEE 32-Bit-Floating-Point-Datenformat gespeichert. Die konvertierten digitalen Daten können weiter verarbeitet werden, um die Alarmierung von Borddaten zu ermöglichen,Skalierung auf technische Einheiten und Echtzeit-Kanalprobenahme.

Dieses Modul verfügt über eine Scanzeit von 625 μs pro Kanal und 2,5 ms pro Gruppe. Es verfügt auch über einen wählbaren Eingabe-Notch-Filter mit verfügbaren Auswahlen von 5, 10 (50/60 Default), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 HzDiese Filtereinstellungen werden typischerweise verwendet, um Daten zu linearisieren, insbesondere Eingabedaten, die unregelmäßig und schnell innerhalb kurzer Zeit ändern.Außerdem ist dieses Modul für den Einsatz mit einem Highway Adressable Remote Transducer (HART) -Terminal geeignet.Widerstand in die Stromschleife für die HART-ÜbertragerkonformitätDieses Modul hat eingebetteten Überspannungsschutz und Open-Circuit-Erkennung.< 2 s für Spannung und Bereich von 4...20 mA, < 2 s.

Die Kanal-zu-Kanal-Gemeinschaftsspannung dieses Moduls beträgt +/- 10 V.Es verfügt auch über einen maximalen Überspannungsschutz von +/- 30 V Gleichstrom im Spannungs- und Strommodus und einen maximalen Überstromschutz von +/- 30 mA im StrommodusDieses Laufwerk verfügt über 8 gelb/rote I/O-Anzeiger-LEDs und 1 grün/rote Modul-Anzeiger-LED, es verwendet ein offenes Gehäuse und es ist fabrikkalibriert.Die MOD-Leistung oder die Modulbusleistung dieses Moduls hat einen Spannungsbereich und einen Durchspannungsbereich von 18-32 V Gleichstrom für beide Bereiche, beträgt der maximale Strom 75 mA und der maximale Nennstrom 9,55 mA. Das Modul 5069-IF8 verfügt über einen Sensorantrieb (SA) Feldstromspannungsbereich von 18-32 V Gleichstrom,der Durchspannungsbereich beträgt 0-32 V Gleichspannung, beträgt der maximale Feldstromstrom 100 mA und der maximale Nennstrom des Moduls 9,95 A. Die maximale Leistungsauslösung beträgt 2,1 W im Spannungsmodus und 2,4 W im Strommodus,während die maximalen Wärmeabläufe 7 sind.2 BTU/Stunde im Spannungsmodus und 8.2 BTU/Stunde im Strommodus. Es funktioniert auch am besten bei einer Temperatur von 0-60 oC und kann bei einer Temperatur von -40-85 oC gelagert werden.
