EA403 913-403-000-012 Näherungsmesssystem ermöglicht berührungslose Messung der relativen Verschiebung

EA403 913-403-000-012Das Näherungsmesssystem ermöglicht die berührungslose Messung der relativen Verschiebung

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das System basiert auf einem berührungslosen TQ403-Sensor und einem IQS450-Signalkonditionierer, die zusammen ein kalibriertes Näherungsmesssystem bilden, in dem jede Komponente austauschbar ist.Das System erzeugt eine Spannung oder einen Strom, die proportional zum Abstand zwischen der Spitze des Wandlers und dem Ziel ist, wie z. B. eine Maschinenwelle.

Der aktive Teil des Wandlers besteht aus einer in der Spitze des Geräts geformten Drahtspirale aus (Polyamid-Imid). Der Wandlerkörper besteht aus Edelstahl.in allen Fällen, seien Sie metallisch.

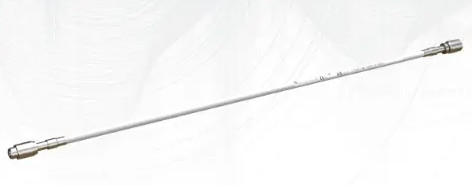

Der TQ403 verfügt über ein integriertes Koaxialkabel, das mit einem selbstverriegelnden Mini-Koaxialanschluss beendet wird.Es können verschiedene Kabellängen (Integral- und Verlängerung) bestellt werden.

Der TQ403-Wandler kann mit einem einzigen EA403-Verlängerungskabel kombiniert werden, um die Front effektiv zu verlängern.für den mechanischen und ökologischen Schutz der Verbindung zwischen den Integral- und Verlängerungskabeln sind Verbindungsboxen und Verbindungsschützer verfügbar.

TQ4xx-basierte Näherungsmesssysteme können durch zugehörige Maschinenüberwachungssysteme wie Module (Karten) oder Module oder durch eine andere Stromversorgung angetrieben werden.

Der IQS450-Signalkonditionierer enthält einen Hochfrequenzmodulator/Demodulator, der dem Wandler ein Antriebssignal liefert.Dies erzeugt das notwendige elektromagnetische Feld, das zur Messung der Lücke verwendet wirdDie Konditioner­Schaltkreise besteht aus hochwertigen Komponenten und ist in einer Aluminium-Extrusion montiert.
