Bently Nevada 330980-71-CN 3300 XL NSv Proximity Transducer-System

Bently Nevada330980-71-CN 3300 XL NSv Proximitätswandlersystem

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die primären Anwendungen des 3300 XL NSv Transducer Systems sind für Bereiche, in denen die Zählerbohrung,Grenzen für die Verwendung von Standard-Bently Nevada 3300 und 3300 XL 5 und 8 mm Transducer-SystemenEs eignet sich auch für kleine Zielanwendungen, z. B. zur Messung von Radialschwingungen an Wellen kleiner als 51 mm (2 Zoll) oder der axialen Position an flachen Zielen kleiner als 15 mm (0,6 Zoll).Es wird hauptsächlich bei folgenden Anwendungen auf flüssigkeitsgefilmten Lagermaschinen verwendet, bei denen eine kleine Welle oder eine reduzierte Seitenansicht vorhanden ist:

l Radial vibration and radial position measurements l Axial (thrust) position measurements l Tachometer and zero speed measurements l Phase reference (Keyphasor signals) The 3300 XL NSv Transducer System design allows it to replace both the 3300 RAM Transducer Systems and the 3000-series or 7000-series 190 Transducer SystemBei Upgrades vom 3300 RAM-System auf das 3300 XL NSv-System können die vorhandene Sonde, das Verlängerungskabel und das Überwachungssystem mit dem 3300 XL NSv Proximitor Sensor verwendet werden.Upgrades aus dem Transducer-System der Serie 3000 oder 7000 müssen die Sonde ersetzen., Verlängerungskabel und Proximitor-Sensor mit NSv-Komponenten.

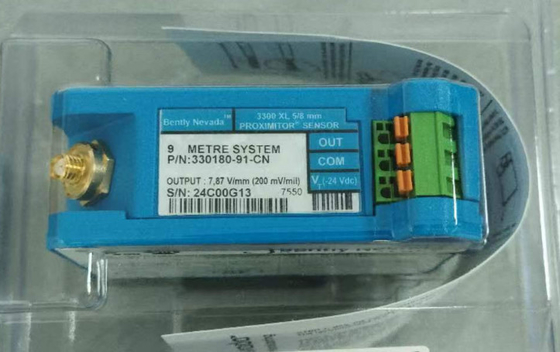

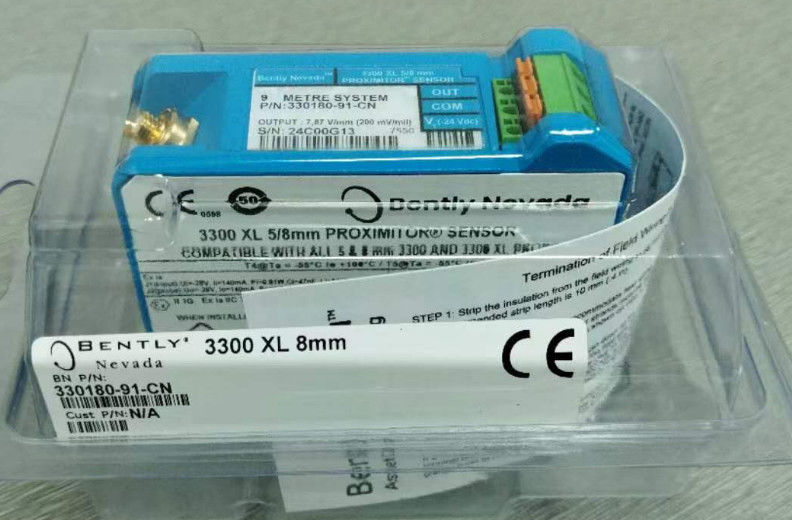

Der 3300 XL NSv Proximitor Sensor hat ähnliche Eigenschaften wie der 3300 XL 8 mm Proximitor Sensor.Sein dünnes Design ermöglicht es dem Benutzer, es entweder in einer hochdünstigen DIN-Schieneninstallation oder in einer traditionelleren Konfiguration mit Platten zu montierenDie verbesserte RFI/EMI-Immunität ermöglicht es dem 3300 XL NSv Proximitor Sensor, ohne besondere Montageanforderungen europäische CE-Zulassungen zu erhalten.Diese RFI-Immunität verhindert auch, dass nahegelegene Hochfrequenz-Radiosignale das Transduzersystem beeinträchtigenDie SpringLoc-Terminalstreifen auf dem Proximitor-Sensor erfordern keine speziellen Installationswerkzeuge und ermöglichen schnellere und sehr robuste Feldverkabelungen.

Die 3300 NSv-Sonde und das Verlängerungskabel sind mechanisch und elektrisch kompatibel und austauschbar mit der bisherigen 3300 RAM-Proximity-Sonde und dem Verlängerungskabel von Bently Nevada.Die NSv-Sonde hat eine erhöhte chemische Resistenz im Vergleich zur 3300 RAM-Sonde., was seinen Einsatz in vielen Anwendungen von Prozesskompressoren ermöglicht.Die Seitensicht-Eigenschaften der 3300 NSv-Sonde sind auch überlegen als die der 3000-Serie 190-Sonde, wenn die 3300 NSv-Sonde in der gleichen Entfernung vom Sondenziel.

Die 3300 NSv-Sonde ist in verschiedenen Sondenkofferkonfigurationen erhältlich, einschließlich gepanzerter und ungepanzerter 1⁄4 -28, 3⁄8 -24, M8 X 1 und M10 X 1 Sondenfäden.Die Umkehrmontage 3300 NSv Sonde kommt standardmäßig mit entweder 3⁄8 -24 oder M10 X 1 FädenAlle Komponenten des Transduzersystems sind mit vergoldeten Messing-ClickLoc-Konnektoren versehen.Die patentierte TipLocmolding-Methode bietet eine robuste Verbindung zwischen der Sondenspitze und dem SondenkörperDas patentierte CableLocdesign von Bently Nevada sorgt für eine Zugkraft von 220 N (50 lb) und befestigt das Sondenkabel fest an der Sondenspitze.Es wird empfohlen, Anschlussschützer für die Verbindung von Sonde zu Verlängerungskabeln zu verwenden., sowie auf der Kabel-Proximitor-Sensor-Verbindung. Anschlussschützer verhindern, dass die meisten Flüssigkeiten in die ClickLoc-Anschlüsse gelangen und das elektrische Signal beeinträchtigen.
