Verbogen Interface-Baustein Nevadas 3500/22M vorübergehender Daten-288055-01

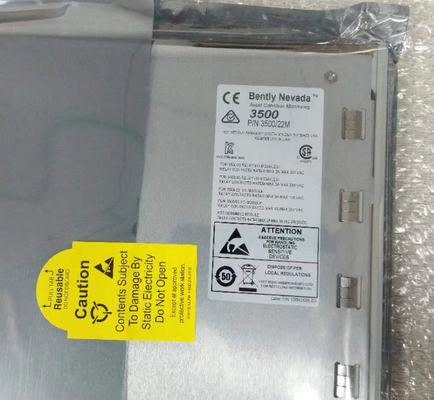

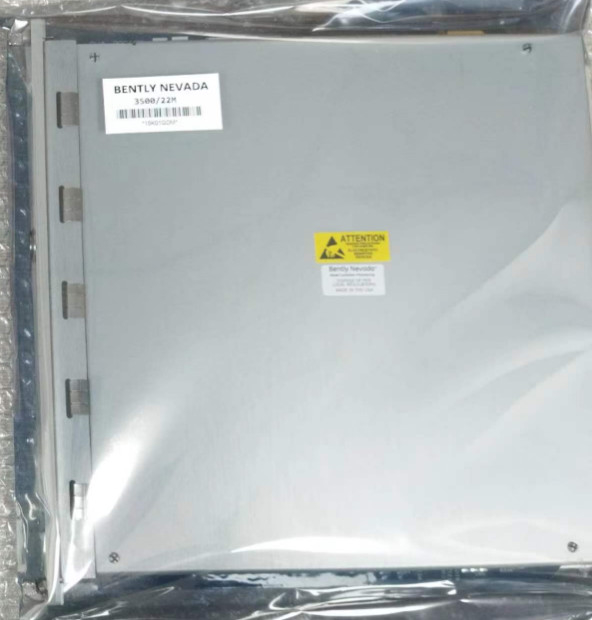

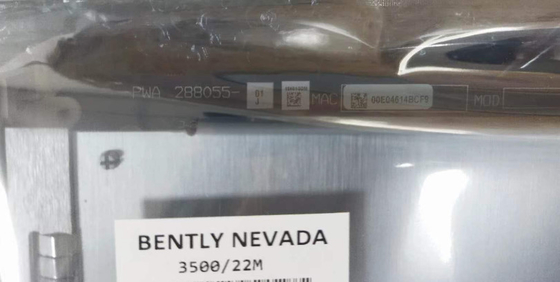

Bently Nevada3500/22M 288055-01 Modul für die Schnittstelle für transiente Daten

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

The 3500/22M Transient Data Interface (TDI) is the interface between the 3500 monitoring system and compatible software (System 1 Condition Monitoring and Diagnostic software and 3500 System Configuration software)Die TDI kombiniert die Funktion eines 3500/20 Rack Interface Module (RIM) mit der Datenerfassungsfähigkeit eines Kommunikationsprozessors wie TDXnet.

Der TDI befindet sich in der Schlitze neben den Stromversorgungen eines 3500 Racks und ist mit den Monitoren der Serie M (3500/40M, 3500/42M usw.) verbunden.) zur kontinuierlichen Erfassung von Steady-State- und Transient-Dynamic-Daten (Wellenform) und zur Übermittlung dieser Daten über eine Ethernet-Verbindung an die Host-Software. Weitere Informationen finden Sie im Abschnitt "Kompatibilität" am Ende dieses Dokuments.

Die Fähigkeit zur statischen Datenerfassung ist bei der TDI standardmäßig vorhanden. Die Verwendung einer optionalen Channel Enabling Disk ermöglicht es der TDI jedoch, auch dynamische und hochauflösende transiente Daten zu erfassen.Der TDI enthält die Funktion des Kommunikationsprozessors im Rack 3500..

Obwohl die TDI bestimmte Funktionen für das gesamte Regal bietet, ist sie nicht Teil des kritischen Überwachungspfades und hat keinen Einfluss auf die ordnungsgemäßeNormaler Betrieb des Gesamtüberwachungssystems für den automatischen MaschinenschutzFür jedes 3500er Rack wird ein TDI oder RIM benötigt, das stets den Platz 1 (neben den Netzteilen) einnimmt.
