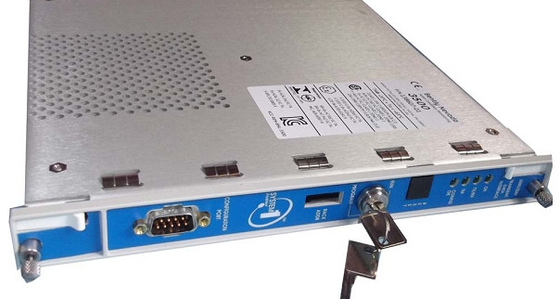

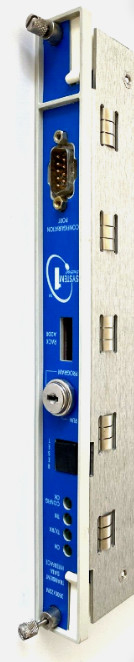

Bently Nevada 3500/22M 138607-01 Standardmodul für Übergangsdatenoberflächen

Bently Nevada3500/22M 138607-01 Standardmodul für die Schnittstelle für vorübergehende Daten

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die 3500 Transient Data Interface (TDI) ist die Schnittstelle zwischen dem Überwachungssystem 3500 und der System 1®-Maschinenmanagementsoftware von Bently Nevada.Der TDI kombiniert die Leistungsfähigkeit eines Rack-Interface-Moduls 3500/20 mit der Datenerfassungsfähigkeit eines Kommunikationsprozessors wie TDXnet. TDI arbeitet im RIM-Slot eines Racks 3500 in Verbindung mit den Bildschirmen der M-Serie (3500/40M, 3500/42M usw.).) zur kontinuierlichen Erhebung von Daten über die konstante und die transiente Wellenform und zur Weitergabe dieser Daten über eine Ethernet-Verbindung an die Host-Software. Die statische Datenerfassung ist bei der TDI standardmäßig vorhanden, jedoch ermöglicht die Verwendung einer optionalen Kanal-Aktivierungs-Disk auch die Erfassung dynamischer oder vorübergehender Daten.TDI hat im Vergleich zu früheren Kommunikationsprozessoren Verbesserungen in mehreren Bereichen vorgenommen, zusätzlich zur Einbeziehung der Kommunikationsprozessor-Funktion in das Rack 3500.

TDI bietet bestimmte Funktionen, die für das gesamte Rack gemeinsam sind, ist jedoch nicht Teil des kritischen Überwachungspfades und hat keinen Einfluss auf den ordnungsgemäßen, normalen Betrieb des gesamten Überwachungssystems.Ein TDI oder RIM ist pro Regal erforderlich.Der TDI nimmt nur einen einzigen Platz im Regal ein und befindet sich stets im Platz 1 (neben den Stromversorgungen).

Für Anwendungen mit Triple Modular Redundant (TMR) benötigt das 3500 System eine TMR-Version des TDI.Die TMR-TDI führt auch “Monitor-Kanalvergleich” durch. Die TMR-Konfiguration 3500 führt die Überwachung der Abstimmung mit der in den Monitoroptionen angegebenen Einstellung aus.Der TMR TDI vergleicht kontinuierlich die Ausgänge von drei (3) redundanten Monitoren. Wenn der TMR feststellt, dass die Informationen von einem dieser Monitore nicht mehr gleichwertig sind (in einem konfigurierten Prozent) mit den restlichen beiden,Es wird den Monitor als fehlerhaft kennzeichnen und ein Ereignis in die Systemereignisliste setzen.

Verwendet, um das Rack 3500 entweder in RUN oder PROGRAM Modus zu platzieren. Der RUN-Modus ermöglicht den normalen Betrieb des Racks und sperrt Konfigurationsänderungen aus.Der Programmmodus ermöglicht den normalen Betrieb des Racks und auch die lokale oder entfernte Rackkonfiguration. Der Schlüssel kann in jeder Position aus dem Regal entfernt werden, so dass der Schalter in der Ausführungs- oder Programmposition bleiben kann.Durch das Sperren des Schalters in der RUN-Position können Sie die nicht autorisierte Rekonfiguration des Racks einschränkenDer Schaltknopf in der Programmposition ermöglicht die Fernkonfiguration eines Racks jederzeit.

Relais, um anzuzeigen, wann das Rack 3500 normal funktioniert oder wenn ein Fehler im Rack festgestellt wurde.Dieses Relais funktioniert immer als “Normal Energized”.

Diese Festplatte wird verwendet, um die Anzahl der Kanäle dynamischer Daten zu aktivieren, die das TDI unterstützt; dynamische Daten beziehen sich auf die Fähigkeit, Wellenformen zu sammeln.Steady-State-Punkte sind Kanäle, die Wellenformdaten entweder aufgrund eines Softwarebefehls oder aufgrund eines Alarmereignisses sammeln, und unterstützt daher aktuelle Werte, geplante Wellenform-Erfassung und Alarmdatenerfassung.Transiente Punkte bieten alle Funktionen eines Steady-State-Punkts mit den zusätzlichen Fähigkeiten der Wellenformsammlung aufgrund von Parametervariationen wie Maschinengeschwindigkeit.
