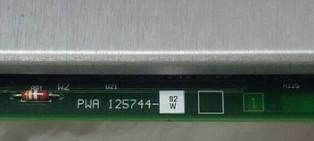

Bently Nevada 3500/20 125744-02 Standard-Rack-Schnittstellenmodul

Bently Nevada3500/20 125744-02 Standard-Rack-Schnittstellenmodul

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

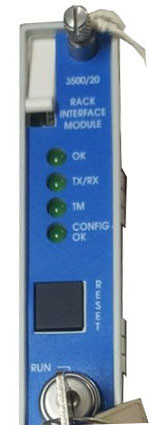

Das Rack Interface Module (RIM) ist die primäre Schnittstelle zum Rack 3500. Es unterstützt ein proprietäres Protokoll zur Konfiguration des Racks und zum Abrufen von Maschinendaten.Das RIM muss sich in Schlitz 1 des Racks befinden (neben den Stromversorgungen).

Das RIM unterstützt kompatible Bently Nevada-Externe Kommunikationsprozessoren wie TDXnet, TDIX und DDIX.die RIM ist nicht Teil des kritischen Überwachungspfades und hat keinen Einfluss auf die ordnungsgemäßeEin RIM ist pro Regal erforderlich.

Für Triple Modular Redundant (TMR) Anwendungen benötigt das 3500 System eine TMR-Version des RIM.Das TMR RIM führt auch "Monitor Channel Comparison" durch.." Die TMR-Konfiguration 3500 implementiert die Monitor-Abstimmung anhand der in den Monitoroptionen angegebenen Einstellungen.Das TMR RIM vergleicht kontinuierlich die Ausgänge von drei (3) redundanten MonitorenWenn das TMR-RIM feststellt, dass die Informationen eines dieser Monitore nicht länger innerhalb eines konfigurierten Prozentsatzes der Informationen der beiden anderen Monitore liegen,Es wird signalisieren, dass der Monitor in einem Fehler ist und ein Ereignis in der System-Ereignisliste platzieren.

Relais, um anzuzeigen, wann das Rack 3500 normal funktioniert oder wenn ein Fehler im Rack festgestellt wurde.Dieses Relais funktioniert immer als "Normal Energie".

Verwendet, um das Rack 3500 entweder im "RUN"-Modus oder im "PROGRAMM"-Modus zu platzieren. Der RUN-Modus ermöglicht den normalen Betrieb des Racks und sperrt Konfigurationsänderungen aus.Der Programmmodus ermöglicht den normalen Betrieb des Racks und auch die lokale oder entfernte Rackkonfiguration. Der Schlüssel kann in jeder Position aus dem Regal entfernt werden, so dass der Schalter entweder in der Ausführungs- oder Programmposition bleiben kann.Durch das Sperren des Schalters in der RUN-Position können Sie die nicht autorisierte Rekonfiguration einschränkenDer Schaltknopf in der Programmposition ermöglicht die Fernkonfiguration eines Racks jederzeit.
