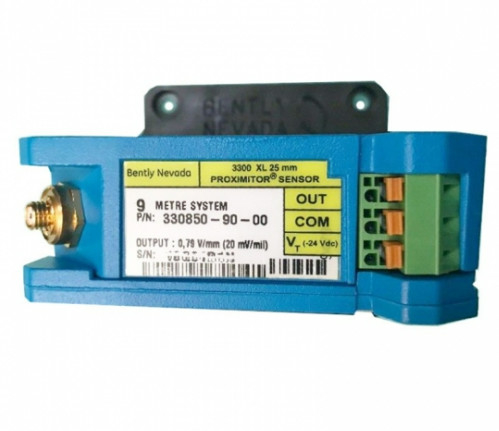

Bently Nevada 330850-50-05 3300XL Proximity Transducer System 25 mm Proximitor Sensor

Bently Nevada330850-50-05 3300XL Proximity Transducer System 25 mm Näherungssensor

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das 3300 XL 25 mm Transducer System besteht aus einer separaten 25 mm Sonde, einem Verlängerungskabel und einem 3300 XL 25 mm Proximitor Sensor.787 V/mm (20 mV/mil) ergeben diesem System einen linearen Bereich von 12.7 mm (500 mils). Basierend auf diesem linearen Bereich ist das 3300 XL 25 mm Transducer System

geeignet zur Messung der Differenzialenerweiterung (DE) bei mittelgroßen bis großen Dampfturbinengeneratoren, die durch die Unterschiede in der Wachstumsrate zwischen dem Turbinenrotor und dem Maschinenstator verursacht werden.

Die Differenzweiterungsmessung erfolgt durch zwei Näherungswandler, die einen Kragen oder eine Rampe in gewisser Entfernung vom Schublager beobachten.

• Zwei Sensoren beobachten die gleiche Seite eines Halsbandes.
• Zwei komplementäre Eingangswandler beobachten entgegengesetzte Seiten eines Kragen, wodurch der messbare DE-Bereich effektiv verdoppelt wird.

Zwei Wandler mit mindestens einem Wandler, der eine Rampe auf einem Rotor betrachtet, und dem zweiten Wandler, der entweder eine separate Rampe oder eine andere Position auf dem Rotor betrachtet, um die radiale Bewegung auszugleichen.Diese Anordnung fügt etwas Fehler in die MessungDie Kriterien für die Auswahl einer Montagemethode sind die Größe des verfügbaren Ziels,die erwartete Menge der rotorasialen Bewegung und die Art des in der Maschine vorhandenen DE-Ziels (Kragen gegen Rampe)Wenn eine ausreichende Kragenhöhe vorhanden ist, ist die bevorzugte Konfiguration zwei Wandler, die die gleiche Seite des Kragen beobachten.

Der 3300 XL 25 mm Proximitor Sensor verfügt über die gleichen fortschrittlichen Funktionen wie unsere vorherigen 3300 XL Proximitor Sensoren.Sein dünnes Design ermöglicht es, entweder in einer hochdünstigen DIN-Schieneninstallation oder in einer traditionelleren Panel-Mount-Konfiguration montiert zu werdenDie verbesserte RFI/EMI-Immunität ermöglicht es dem 3300 XL Proximitor Sensor, ohne besondere Montageanforderungen europäische CE-Zulassungen zu erhalten.Diese RFI-Immunität verhindert auch, dass das Transducer-System von nahegelegenen Hochfrequenz-Radiosignalen beeinträchtigt wird. SpringLoc-Terminalstreifen auf dem Proximitor-Sensor erfordern keine

spezielle Installationswerkzeuge und erleichtern schnellere und hoch robuste Feldverkabelungen.
