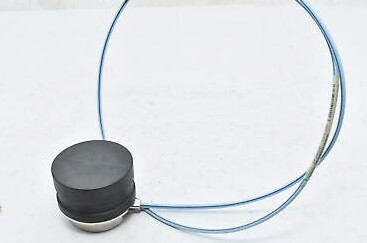

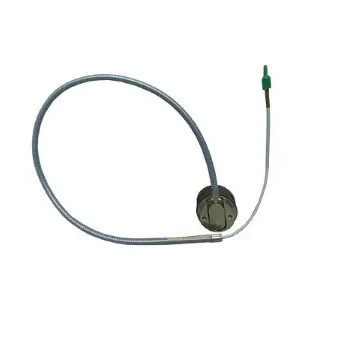

Bently Nevada 330876-02-10-00-00 3300XL 50 mm Nähe-Transduzorsystem 50 mm Nähe-Sonde

Bently Nevada330876-02-10-00-00 3300XL 50 mm Nähe-Wandler-System 50 mm Nähe-Sonde

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das 3300 XL 50 mm Transducer System besteht aus einer separaten 50 mm Sonde, einem Verlängerungskabel und einem 3300 XL 50 mm Proximitor Sensor.Die große Durchmesserkugel gibt diesem System einen maximalen linearen Bereich von 27.9 mm (1100 mils), der längste lineare Bereich unserer Wirbelstromwandlerlinie. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing)Die Messung der Differentialerweiterung erfolgt mit Hilfe von zwei Proximitätswandlern, die einen Kragen oder eine Rampe in einer gewissen Entfernung vom Schublager beobachten.Typische Transducer-Montagemöglichkeiten, für die die 3300 XL 50 mm Transducer® einen langen Linearbereich erfordern, sind:

• Zwei Sensoren beobachten die gleiche Seite eines Halsbandes.
• Zwei komplementäre Eingangswandler beobachten entgegengesetzte Seiten eines Kragen, wodurch der messbare DE-Bereich effektiv verdoppelt wird.

Die Kriterien für die Auswahl einer Montagemethode sind die Größe des verfügbaren Ziels, die erwartete Menge der rotorasialen Bewegung und die Art des in der Maschine vorhandenen DE-Ziels.Wenn die Kragenhöhe ausreichend ist und der erforderliche Gesamtmessbereich kleiner als 27 ist.9 mm 1,1 Zoll, ist die bevorzugte Konfiguration für redundante Messungen, zwei Wandler zu verwenden, die die gleiche Seite eines Halsbandes beobachten.2 Zoll) der gesamten Reichweite erforderlich sind., die Wandler ergänzend auf entgegengesetzten Seiten des Differential-Erweiterungskrauses oder eines anderen Zielmaterials zu installieren.

Die 3300 XL 50 mm Sonde ist in drei Gehäuse- und Gewindekonfigurationen erhältlich, um alle Standard 7200 50 mm Systeme (einschließlich Seiten- und Hinterausgangssonden) physisch zu ersetzen.Die Standard-Befestigungsstützen des Typs 7200 sind noch als

Außerdem ist eine neue Halterung zur Anpassung der Sonde an die 50 mm DE Integral Transducer Schiebehalterbasis erhältlich.394 V/mm (10 mV/mil) Leistung, die mit der der 7200 und 50 mm DE Integral-Systeme identisch istBei einem Upgrade von früheren Systemen wird jede Komponente des Wandlersystems (Sonde, Verlängerungskabel,und Proximitor Sensor) durch 3300 XL 50 mm Komponenten ersetzt werden müssen..

BestellinformationenrVeröffentlichung
