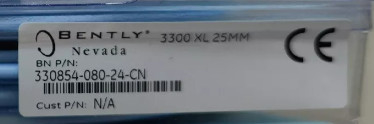

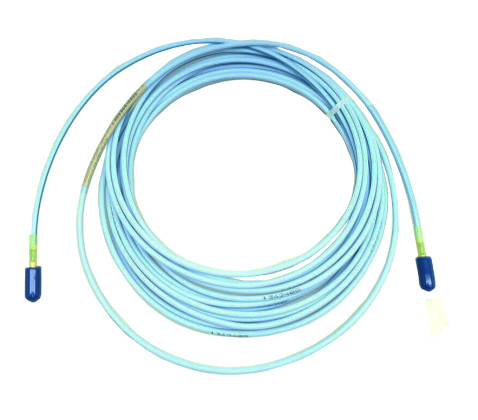

Bently Nevada 330854-080-24-CN 3300 XL Proximity Transducer System 25 mm Verlängerungskabel

Bently Nevada330854-080-24-CN 3300 XL Proximity Transducer System 25 mm Verlängerungskabel

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das 3300 XL 25 mm Transducer System besteht aus einer separaten 25 mm Sonde, einem Verlängerungskabel und einem 3300 XL 25 mm Proximitor Sensor.787 V/mm (20 mV/mil) ergeben diesem System einen linearen Bereich von 12.7 mm (500 mils). Basierend auf diesem linearen Bereich ist das 3300 XL 25 mm Transducer System

geeignet zur Messung der Differenzialenerweiterung (DE) bei mittelgroßen bis großen Dampfturbinengeneratoren, die durch die Unterschiede in der Wachstumsrate zwischen dem Turbinenrotor und dem Maschinenstator verursacht werden.

Die Differenzweiterungsmessung erfolgt durch zwei Näherungswandler, die einen Kragen oder eine Rampe in gewisser Entfernung vom Schublager beobachten.

• Zwei Sensoren beobachten die gleiche Seite eines Halsbandes.
• Zwei komplementäre Eingangswandler beobachten entgegengesetzte Seiten eines Kragen, wodurch der messbare DE-Bereich effektiv verdoppelt wird.

Zwei Wandler mit mindestens einem Wandler, der eine Rampe auf einem Rotor betrachtet, und dem zweiten Wandler, der entweder eine separate Rampe oder eine andere Position auf dem Rotor betrachtet, um die radiale Bewegung auszugleichen.Diese Anordnung fügt etwas Fehler in die MessungDie Kriterien für die Auswahl einer Montagemethode sind die Größe des verfügbaren Ziels,die erwartete Menge der rotorasialen Bewegung und die Art des in der Maschine vorhandenen DE-Ziels (Kragen gegen Rampe)Wenn eine ausreichende Kragenhöhe vorhanden ist, ist die bevorzugte Konfiguration zwei Wandler, die die gleiche Seite des Kragen beobachten.

Die 3300 XL 25 mm Sonde ist für maximale Überlebensfähigkeit in den härtesten Dampfturbinen-DE-Umgebungen ausgelegt.Es kann kontinuierlich arbeiten und seine Genauigkeit bei hohen Temperaturen bis zu 200 °C (392 °F) beibehaltenDie 25 mm-Sonde verfügt sowohl über eine vordere als auch eine hintere Dichtung, die in Kombination mit dem FluidLoc-Kabel (Standard für alle 25 mm-Sonden)verhindert, dass Feuchtigkeit in die Sondenspitze gelangtSpezielle hochtemperaturfähige ClickLoc-Anschlüsse befinden sich ebenfalls standardmäßig auf der Sonde und dem Verlängerungskabel.Jede Sonde und jedes Kabel sind mit Steckverbinder-Schützern und einem Einwegsteckverbinder-Schützer-Einstellwerkzeug ausgestattet, um sicherzustellen, dass die Steckverbinder frei von Kontamination bleibenDer ClickLoc-Anschluss an der Sondenleitung verfügt über einen abnehmbaren Kragen, der die Leitung des Kabels durch enge Abstandsräume erleichtert.
