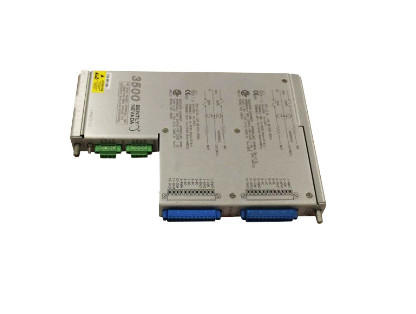

Bently Nevada 3500/25-01-03-00 135473-01 Keyphasor Interne Barriere I/O Modul mit internen Endungen

Bently Nevada3500/25-01-03-00 135473-01 Schlüsselfasor Interne Barriere I/O-Modul mit internen Endungen

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das 3500/25 Enhanced Keyphasor Module ist ein zweikanaliges Modul mit halber Höhe, das Keyphasor-Signale an die Monitormodule in einem 3500-Rack liefert. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerDas Maschinenschutzsystem 3500 kann bis zu vier Keyphasor-Signale für die normale Konfiguration und bis zu acht Keyphasor-Signale in einer gepaarten Konfiguration annehmen.

(Das Keyphasor-Signal ist ein einmaliger oder mehrfacher Puls pro Umdrehung von einer rotierenden Welle oder einem Getriebe Diese Methode wurde verwendet, um eine genaue Zeitmessung zu liefern. ermöglicht 3500 Monitormodule und Diagnosegeräte zur Messung von Wellenrotationen Geschwindigkeits- und Vektorparameter wie 1X-Vibrationen Amplitude und Phase)

Das erweiterte Keyphasor-Modul ist ein verbessertes Systemmodul von 3500.Es bietet erweiterte Keyphasor-Signalverarbeitungsmöglichkeiten gegenüber dem vorherigen Design, während es in Bezug auf die Form eine vollständige Abwärtskompatibilität beibehältDas Keyphasor-Modul PWA 125792-01 wird vollständig durch das aktualisierte Modul 149369-01 ersetzt.

Wenn für Triple Modular Redundant (TMR) -Anwendungen ein System-Keyphasor-Eingang erforderlich ist, sollte das System 3500 zwei Keyphasor-Module verwenden.die Module arbeiten parallel, um sowohl ein primäres als auch ein sekundäres Keyphasor-Signal an die anderen Module im Rack zu liefern.

Das Isolated Keyphasor I/O-Modul ist für Anwendungen konzipiert, bei denen die Keyphasor-Signale parallel zu mehreren Geräten gebunden sind und von anderen Systemen wie einem Steuerungssystem isoliert sein müssen. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

Die Absicht dieses I/O-Moduls war in erster Linie die Messung der Schachtgeschwindigkeit und nicht der Phase.aber dieser E/A führt eine etwas höhere Phasenverschiebung als die nicht isolierte E/A-Version ein.
