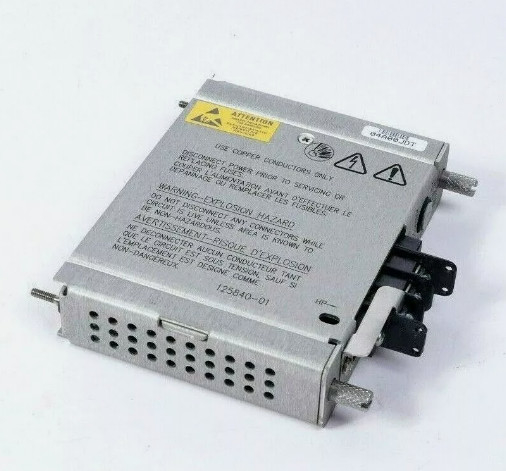

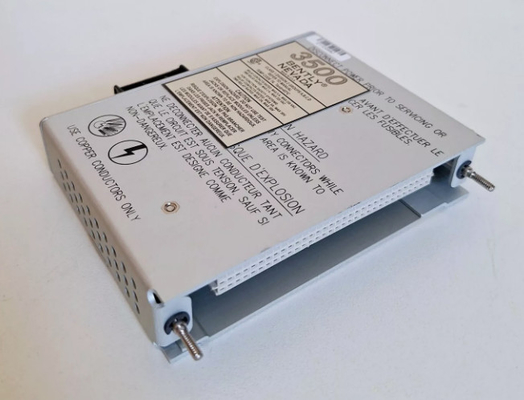

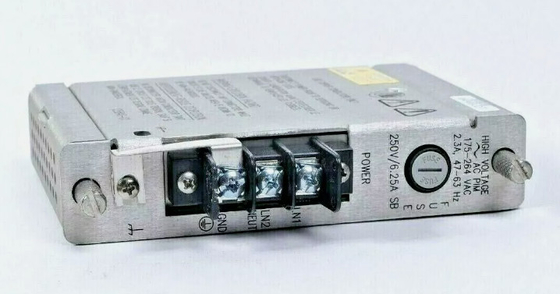

Bently Nevada 3500/15-02-02-00 125840-01 Stromversorgung Hochspannungssynchronisierungsstrommodul (PIM)

Bently Nevada 3500/15-02-02-00 125840-01 Stromversorgung Hochspannungssynchronisierungsstrommodul (PIM)

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das System 3500 bietet eine kontinuierliche Online-Überwachung, die für Anwendungen zum Schutz von Maschinen geeignet ist.und ist so konzipiert, dass sie den Anforderungen der API 670-Norm des American Petroleum Institute für solche Systeme entsprichtDas Modul-Rack-basierte System umfasst folgende Komponenten:

3500/05 Instrumentenregal (erforderlich)

Ein oder zwei 3500/15-Stromversorgungen (erforderlich)

Modul 3500/22M für die transiente Datenoberfläche (TDI) (erforderlich)

Ein oder mehrere 3500/XX-Monitormodule (erforderlich)

Ein oder mehrere 3500/32M (4-Kanal) oder 3500/33 (16-Kanal) Relaismodule (optional)

Ein oder zwei 3500/25 Keyphasor* Module (optional)

Ein oder mehrere Kommunikations-Gateway-Module 3500/92 (optional)

Eingangs-/Ausgangsmodule (erforderlich)

3500/94M VGA-Display (optional)

Innere oder äußere innere Sicherheitsschranken oder galvanische Isolatoren für Anlagen in Gefahrgebieten (fakultativ)

3500 Systemkonfigurationssoftware (erforderlich) Die Systemkomponenten sind im folgenden Abschnitt und in ihren einzelnen Datenblättern näher beschrieben.

Die 3500 Stromversorgungen sind Module mit einer halben Höhe und müssen in den speziell dafür vorgesehenen Schlitzen auf der linken Seite des Racks installiert werden.Das Rack 3500 kann eine oder zwei Stromversorgungen (jede Kombination von AC und/oder DC) enthalten und jede Quelle kann ein komplettes Rack versorgenWenn zwei Stromversorgungen in einem Regal installiert sind, wird die zweite Stromversorgung als Backup für die primäre Stromversorgung fungiert.der Strom im unteren Bereich fungiert als Primärstrom und der Strom im oberen Bereich als ErsatzstromDas Entfernen oder Einsetzen eines der beiden Stromversorgungsmodule wird den Betrieb des Racks nicht stören, solange eine zweite Stromversorgung installiert ist.Die 3500 Stromversorgungen akzeptieren eine breite Palette von Eingangsspannungen und wandelt sie in Spannungen um, die für die Verwendung durch andere 3500 Module akzeptabel sind. Mit dem Maschinenschutzsystem der Baureihe 3500 sind folgende drei Stromversorgungsvarianten erhältlich:

• Wechselstrom

• Hochspannungsgleichstromversorgung

• Niederspannungs-Gleichstromversorgung

Die 3500/15-Stromversorgung kann für Wechselstrom- oder Gleichstrom-Eingangsleistung bestellt werden und bietet weltweit Kompatibilität mit Spannungsquellen.Der 3500 Rack kann von einer einzigen Versorgung betrieben werden, oder Doppelversorgung kann verwendet werden, um Redundanz für Situationen zu schaffen, in denen Stromausfälle nicht toleriert werden können.

Die doppelten Stromversorgungen befinden sich in den oberen und unteren Positionen des linksesten Rack-Slots.die primäre (untere) Stromversorgung kann mit einer Leistung von 120 Vac betrieben werden, während die reservierte (obere) Stromversorgung von einer ununterbrochenen 24 Vdc-Quelle gespeist werden kann.

Jede Energieversorgung kann einzeln das gesamte Rack und seine Module mit Strom versorgen.Die untere Stromversorgung fungiert als primäre Stromversorgung für das Rack, während die obere Stromversorgung als Backup fungiert., bereit, sofort und automatisch als primäre Rackversorgung zu funktionieren, ohne die Rackfunktionen zu unterbrechen, falls die primäre Versorgung ausfällt.

Das Stromversorgungsmodul 3500/15 verfügt über Selbstüberwachungsfunktionen, die es ihm ermöglichen festzustellen, ob alle Ausgangsspannungen innerhalb der Spezifikationen liegen.Das Modul kündigt dies über eine grüne Supply OK LED auf der Stromversorgung.

Datenblatt-Link:

3500-15 Wechselstrom- und Gleichstromversorgungen Datenblatt - 14153...
