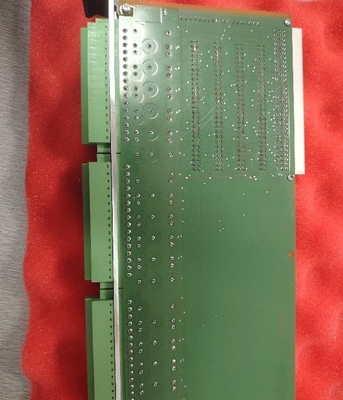

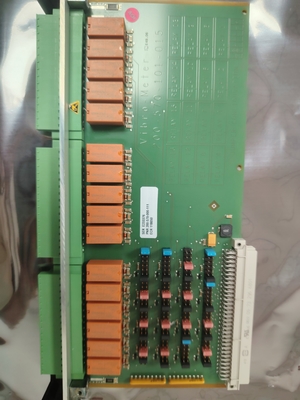

RLC16 200-570-000-111 Relay-Karte auf Lager ESD-Systemkarte

RLC16 200-570-000-111In Lager befindliche Relaiskarte ESD-Systemkarte

Einzelheiten des Produkts:

Beschreibung:

Das RLC16-Panel verfügt über drei Schraubendeckungen für jedes seiner 16 Relais.

• NC Die normalerweise geschlossene Relaiskontakt

• KEINE

• COM Die gemeinsame Relaisverbindung.

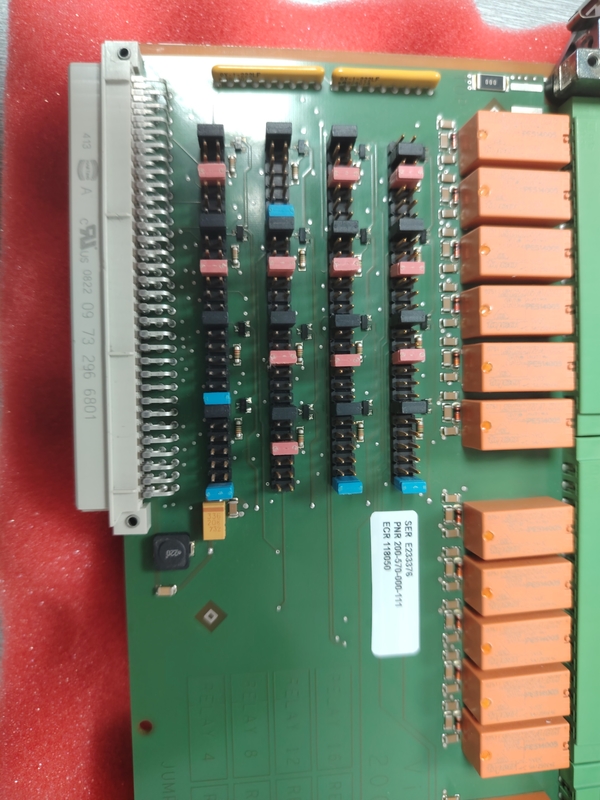

Das tatsächliche Verhalten jedes einzelnen Relais hängt von den Jumpern auf der RLC16-Karte ab, z. B. kann ein Relais so konfiguriert werden, dass es normalerweise angetrieben (NE) oder normalerweise abgeschaltet (NDE) ist.

Das RLC16-Panel (hinter dem Regal) enthält drei Endstreifen, die als J1, J2 und J3 bezeichnet werden.Die Schraubendecke können Leitungen mit einem Querschnitt von ≤ 1 akzeptieren.5 mm2.

Jede Steckdose und jeder Anschluss kann mit einem mechanischen Schlüsselsystem ausgestattet werden, um eine falsche Verbindung zu verhindern.

Der RLC16 dient zur Ergänzung der vorhandenen (lokalen) Relais auf den IOC4T- und IOC8T-Karten.

Die RLC16-Karte enthält keinen elektronischen Schlüsselmechanismus, um zu verhindern, dass sie in den falschen Schlitz eines VM-Systemracks installiert wird.Dies liegt daran, dass der RLC16 keine Intelligenz enthält (d.h., ist nicht mit einer Konfiguration programmiert) und funktioniert nicht als Kartenpaar (wie z.B. der MPC4 / IOC4T oder AMC8 / IOC8T).

Obwohl RLC16-Karten in fast jedem Schlitz eines Racks installiert werden können,der tatsächliche Standort einer RLC16-Karte in einem konfigurierten System wird durch den Open Collector (OC) Bus und andere Details der VM-MPS-Systemkonfiguration bestimmt.
