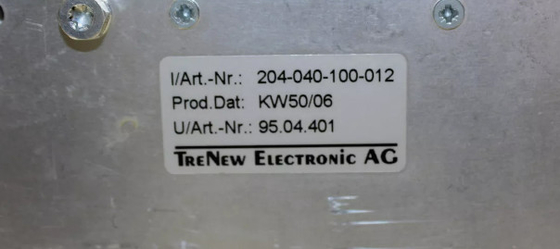

ABE040 204-040-100-012 Systemregal 19" Regal mit einer Höhe von 6U

ABE040 204-040-100-012Systemregal 19 "Regal mit einer Höhe von 6U

Einzelheiten des Produkts:

Beschreibung:

Ein VM MPS kann in einem 19 Zoll großen Regal (84TE) mit einer Höhe von 6U (6HE) untergebracht werden, bekannt alsDas Systemrack VM600: Es gibt zwei Arten dieses Racks: das ABE040 und das ABE042, die mit Ausnahme der Position der Rackbefestigungsstützen identisch sind.

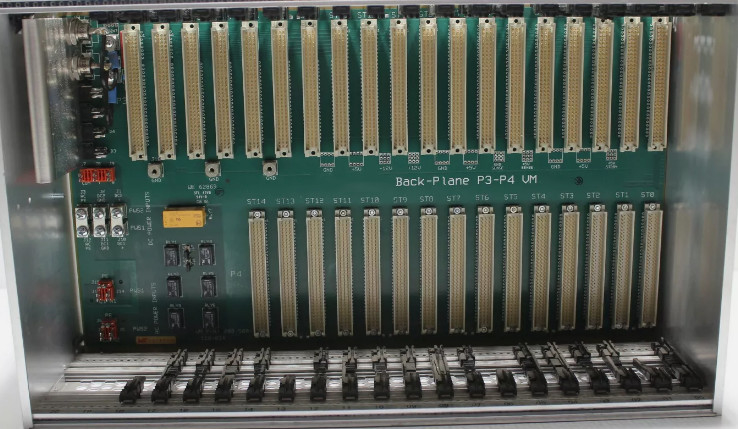

Ein ABE040 enthält einen vorderen und einen hinteren Kartengehäuse.

Das Erscheinungsbild der vorderen und der hinteren Platte des Regals hängt ausschließlich von den in den beiden Kartengehäusern installierten Kartenarten ab.

Die meisten Karten, die in einem Standard 19 "Rack (ABE04x) installiert sind, verwenden einen elektronischen Schlüsselmechanismus, um sicherzustellen, dass die Karte im richtigen Slot installiert ist (z. B.in den Spalt direkt hinter der zugehörigen Verarbeitungskarte im vorderen Teil des Racks)Dazu gehören IOC4T, IOC8T und IRC4-Karten.

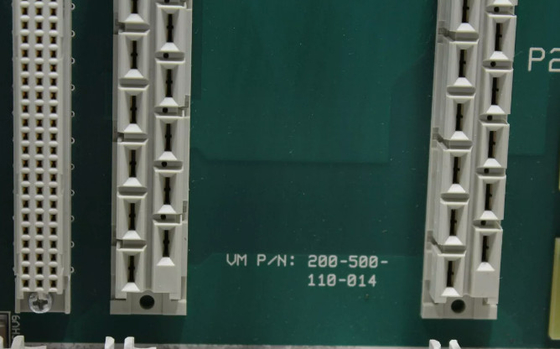

In ABE04x-Racks hat jeder Schlitz des Hinterplatzes einen einzigartigen, fest verdrahteten 4-stelligen Binärcode

Karten, die diesen elektronischen Schlüsselmechanismus implementieren, verfügen über eine Bank von Mikroschalter, diekann verwendet werden, um der Karte eine Slotnummer zuzuweisen.Dieser Code wird in dem Register für die Zuweisung der Slotnummer (Adresse) auf der Karte (IOC4T, IOC8T oder IRC4) gespeichert.

Jede Karte vergleicht ihre Spaltnummer mit der auf der Rückseite des Racks kodierten Hard-Wired-Slot-Nummer. Das Ergebnis des Vergleichs wird typischerweise auf der SLOT ERROR LED auf der Kartenplatte angezeigt:

• Wenn die Codes identisch sind, ist die LED grün.

• Wenn die Codes nicht identisch sind, ist die LED rot.
