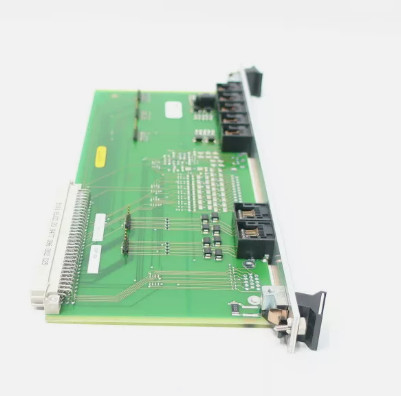

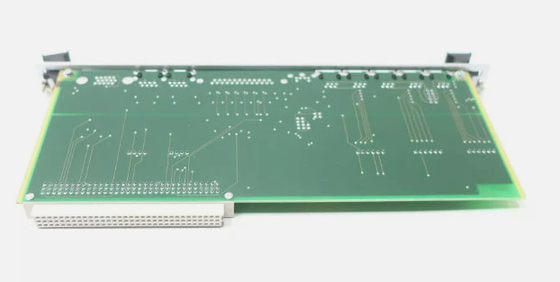

IOCN 200-566-101-012 Input/Output-Karte In Lager ESD-Systemkarte

IOCN 200-566-101-012Eingabe-/Ausgabe-Karte In Lager ESD-Systemkarte

Einzelheiten des Produkts:

Beschreibung:

CPUM/IOCN-Kartenpaar und -Racks Das CPUM/IOCN-Kartenpaar wird mit einem ABE04x-System-Rack verwendet und eine CPUM-Karte kann entweder allein oder mit einer zugehörigen IOCN-Karte als Kartenpaar verwendet werden,je nach Anwendungs-/Systemanforderungen.

Die CPUM ist eine Karte mit doppelter Breite, die zwei Schaltschlitze (Kartenpositionen) einnimmt, und die IOCN ist eine Karte mit einer einzigen Breite, die einen einzigen Schlitze einnimmt.Das CPUM wird vor dem Regal (Slots 0 und 1) installiert, und eine zugehörige IOCN wird im hinteren Teil des Regals in der Stelle direkt hinter dem CPUM (Slots 0) installiert.Jede Karte wird direkt mit zwei Steckverbindern an die Rückseite des Racks angeschlossen.

Die IOCN-Karte fungiert als Signal- und Kommunikationsschnittstelle für die CPUM-Karte.Es schützt außerdem alle Eingänge vor elektromagnetischen Störungen (EMI) und Signalspitzen, um die Normen für elektromagnetische Kompatibilität (EMC) zu erfüllen.

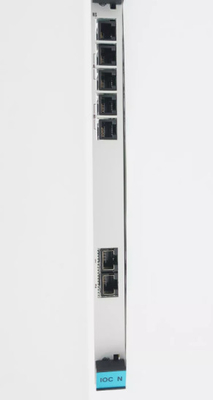

Die Ethernet-Anschlüsse der IOCN-Karten ermöglichen den Zugriff auf die primären und sekundären Ethernet-Verbindungen, und der serielle Anschluss (RS) ermöglicht den Zugriff auf die sekundäre serielle Verbindung.

Außerdem the IOCN card includes two pairs of serial connectors that provide access to the additional serial connections (from the optional serial communications module) that can be used to configure multi-drop RS-485 networks of system racks

Anmerkung: Das CPUM/IOCN-Kartenpaar ist mit allen VM600 ABE04x-Systemregalen kompatibel.
