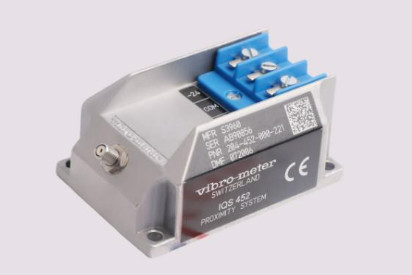

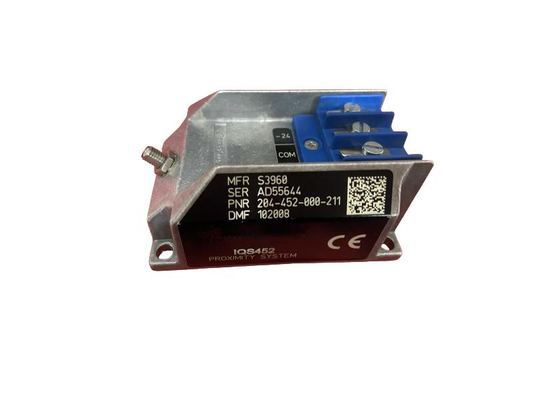

IQS452 204-452-000-211 Nachbarschaftssystem-Signalkonditioner auf Lager

IQS452 204-452-000-211ProximitätssystemSignal-Konditionierer auf Lager

Einzelheiten des Produkts:

Beschreibung:

Dieses Näherungssystem ermöglicht die berührungslose Messung der relativen Verschiebung der beweglichen Maschinelemente.Das System basiert auf einem TQ 422 oder TQ 432 nichtkontaktierenden Wandler und seinem entsprechenden IQS 452 SignalkonditioniererZusammen bilden sie ein kalibriertes Näherungssystem, in dem jede Komponente austauschbar ist.Das System erzeugt eine Spannung oder einen Strom, die proportional zum Abstand zwischen der Spitze des Wandlers und dem Ziel (e) ist..g. Maschinenwelle).

Sowohl der TQ 422 als auch der TQ 432 sind speziell für Hochdruckanwendungen ausgelegt, wobei die Wandlerspitze Druck bis zu 100 bar aushält.Dies macht sie besonders geeignet für die Messung der relativen Verschiebung oder Vibration auf Unterwasserpumpen und verschiedenen Arten von Hydraulikturbinen (z. B.(z. B. Kaplan und Francis).

Der aktive Teil des Wandlers besteht aus einer Drahtspirale, die in der Spitze des Geräts geformt ist und aus PEEK (Polyetheretherketon) besteht.Das Zielmaterial muss, in jedem Fall metallisch sein.

Der IQS 452-Signalkonditionierer enthält einen HF-Modulator/Demodulator, der dem Wandler ein Antriebssignal liefert, das das notwendige elektromagnetische Feld erzeugt, das zur Messung der Lücke verwendet wird.Die Konditioner-Schaltkreise besteht aus hochwertigen Komponenten und ist in einer Aluminium-Extrusion montiert.

Der TQ 422/432-Wandler kann mit einem einzigen EA 402-Verlängerungskabel verknüpft werden.

Das Proximity-System wird durch zugehörige Prozessormodule oder eine Rack-Stromversorgung betrieben.

Bestellinformationen
