Einzelheiten des Produkts:

Beschreibung:

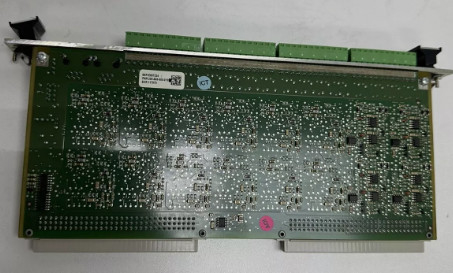

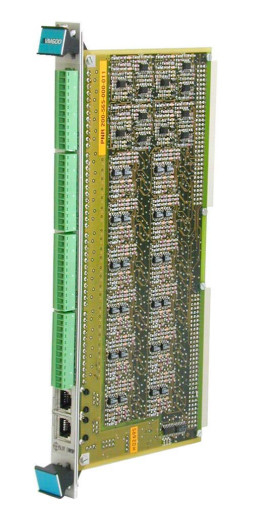

Die IOC 16T Input/Output-Karte fungiert als Signaloberfläche für die VM 600-Serie CMC 16 (Condition Monitoring Card).Es ist in der Rückseite des ABE 04X-Racks installiert und wird über zwei Steckverbinder direkt mit dem Rack-Backplane verbunden.

Jeder IOC 16T ist mit einem bestimmten CMC 16 verbunden und direkt hinter ihm im Regal montiert.Die IOC 16T enthält einen Endstreifen zum Anschließen der Übertragungskabel von Wandlern und KonditionierernWenn diese Signale jedoch bereits über die VM 600 Backplane “Raw Bus” und “Tacho Bus” verfügbar sind, können diese direkt ohne zusätzliche Verkabelung ausgewählt werden.

Die Karte schützt alle Eingänge und Ausgänge vor elektromagnetischen Störungen (EMI) und Signalspitzen und erfüllt auch EMV-Standards (elektromagnetische Kompatibilität).

Tacho-Eingänge, Signale von Beschleunigungsmessern, Geschwindigkeitsmessern und Näherungsmessern oder dynamische oder quasi-statische Signale werden durch spezielle Schaltkreise bedingt, die Aufgaben wie die Impulsgestaltung ausführen,Anpassung des Niveaus, AC/DC-Auswahl und Kaltverbindungskompensation. Mikro-Schalter werden zur Erleichterung der Auswahl des Klimaanbieters und der Zugangsmethode (d. h. Schraubendurchgänge oder Hintergrund) bereitgestellt.Die IOC 16T sorgt außerdem für die Isolierung von der Anlage und sorgt für die Durchleitung der Eingänge zum CMC 16.

Zwei Kommunikationsmethoden werden unterstützt: VMEbus-Verbindung zu einem CPU-Module in Slot 0 des VM 600-Racks und anschließende Ethernet-Verbindung,oder eine direkte isolierte RS-485-Serieverbindung mit mehreren Tropfen über RJ-Anschlüsse auf der IOC 16T.

Eigenschaften

• 16-Kanal-Schnittstellenkarte für CMC 16 (Zustandsüberwachungskarte)
• Schraubendeckstreifen (48 Enden)
• Sicherstellung des EMI-Schutzes für alle Eingaben und Ausgänge
• Bietet Signalkonditionierung für alle Eingänge
• Die ersten 4 Kanäle können als Tacho- oder dynamische Eingänge (d. h. Vibration) ausgewählt werden.
• Die letzten 12 Kanäle können als dynamische oder Prozess-Eingänge ausgewählt werden
• Kanal 16 kann als dynamischer, Prozess- oder Kaltverbindungskompensations-Eingang für Thermoelemente ausgewählt werden
• Eingaben können über VM 600 Raw Bus und Tacho Bus geleitet werden
• An Bord isolierte Serial-RS-485-Kommunikationsoption
• Live-Einfügen / Entfernen von KartenBestellinformationen
