IOC4T 200-560-000-019 I/O-Karte dient als Signal-Schnittstelle Maschinensicherung und Grundzustandsüberwachung

IOC4T 200-560-000-019I/O-Karte EineKälteEinesEine SSchnellenIch...SchnittstelleMaschinenschutz und/oder Überwachung des Grundzustands

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

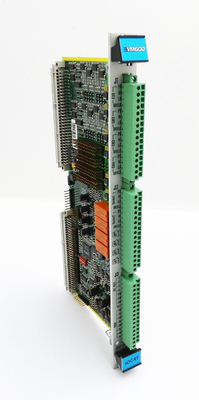

Die IOC4T-Eingabe-/Ausgabe-Karte fungiert als Signalschnittstelle für die Maschinenschutzkarte der Baureihe MPC4 aus der Produktlinie.Es ist in der Rückseite eines Racks installiert und direkt mit der Rückseite des Racks über zwei Steckverbinder verbunden.

Die Vorderseite des IOC4T enthält Endstreifenanschlüsse für die Verdrahtung der Übertragungskabel aus Messketten (Sensoren und/oder Signalkonditionierer).Die Schrauben-Terminal-Anschlüsse werden auch verwendet, um alle Signale von und alle Signale aus jedem externen Steuerungssystem.

Die IOC4T-Karte schützt alle Eingänge und Ausgänge vor elektromagnetischen Störungen (EMI) und Signalspitzen und erfüllt auch die Normen für elektromagnetische Kompatibilität (EMC).

Das IOC4T enthält vier lokale Relais, die auf alle spezifischen Alarmsignale unter Softwaresteuerung zugeschrieben werden können.Diese können verwendet werden, um einen MPC4-Fehler oder ein Problem zu signalisieren, das durch einen gemeinsamen Alarm (Sensor OK) erkannt wird., Alarm und Gefahr) in einer typischen Anwendung.

Weitere Informationen zur Verwendung von Kartenpaaren MPC4/IOC4T im Allgemeinen finden Sie im Hardwarehandbuch und in den Softwarehandbüchern für Maschinensicherungssysteme (MPS).Für Informationen zur Verwendung von MPC4/IOC4T-Kartenpaaren in Kontexten der funktionalen Sicherheit, siehe die Anleitung zur Funktionssicherheit.

Bestellinformationen

Versionen der IOC4T-Karte sind mit einer konformen Beschichtung (Vark) auf den Schaltkreis der Karte erhältlich, um zusätzlichen Umweltschutz vor Chemikalien, Staub,Extreme Temperaturen und Feuchtigkeit.

Im Jahr 2017 wurden die Maschinenschutzkartenpaare MPC4 / IOC4T verbessert, um RoHS-konform zu sein und eine reduzierte pufferte dynamische Signal-Ausgangsimpedanz zu bieten.die eine Neugestaltung der zugrunde liegenden pufferten dynamischen Signallausgabe erforderteDementsprechend sind die verschiedenen Versionen der verwendeten Maschinen­schutzkartenpaare MPC4/IOC4T:

• Spätere Versionen des MPC4 (PNRs 200-510-SSS-115, 200-510-SSS-214 und 200-510-SSS-313 oder höher) und des IOC4T (PNRs 200-560-000-114 und 200-560-000-212 oder höher),mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W.

• Frühere Versionen des IOC4T (PNRs 200-510-SSS-114, 200-510-SSS-213 und 200-510-SSS-312 oder früher) und des IOC4T (PNRs 200-560-000-113 und 200-560-000-211 oder früher),mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

SSS steht für die Firmware-Version (eingebettete Software) und Hh die Hardware-Version. H Zunahmen sind für große Modifikationen, die die Austauschbarkeit des Produkts beeinflussen können.¥ h ¥ Steigerungen gelten für geringfügige Änderungen, die keine Auswirkungen auf die Austauschbarkeit haben.
