Einzelheiten des Produkts:

Beschreibung:

Der Fehler des externen Kanals wird gemeldet (nur bei aktiven Kanälen), wenn die Prozessstromversorgung, die die Spannung an die Ausgangsschaltkreise liefert, zu niedrig ist.entweder der Ausgangsstrom ist kleiner als der eingestellte Ausgangswert und der eingestellte Ausgangswert > 1 mA (offene Schaltung).

In einem redundanten Paar wird das Modul vom ModuleBus-Master zum Fehlerzustand angewiesen.

ABB AO845A 3BSE045584R1 Analog-Ausgang Redundant oder einzelne 1×8 ch HART. 4..20 mA, 12 Bit, 0,1%, RLmax 750 Ohm, Nennisolation. 50 V. Erweiterte Borddiagnostik. Verwenden Sie die Modul-Termination-Einheit TU810, TU812,ABB S800 I/O ist eine umfassende, distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA ist ein digitales Ausgangsmodul, das ein wichtiger Bestandteil des ABB DCS-Systems ist.Datenmanagement und -visualisierung. Es ist sehr anpassbar und kann die Bedürfnisse jeder Art von Anwendung erfüllen. Mit ABB 800XA können Sie die Sicherheit haben, dass Ihre Prozesskontrolle, Assetoptimierung, Sicherheit,SicherheitDas Analog-Ausgabemodul AO845/AO845A 3BSE045584R1 bietet eine hervorragende Leistung.Zuverlässigkeit und Flexibilität für die anspruchsvollsten AnwendungenABB 800XA ist die perfekte Wahl für jede Branche, die ein zuverlässiges, präzises und einfach zu bedienendes digitales Ausgabemodul sucht.

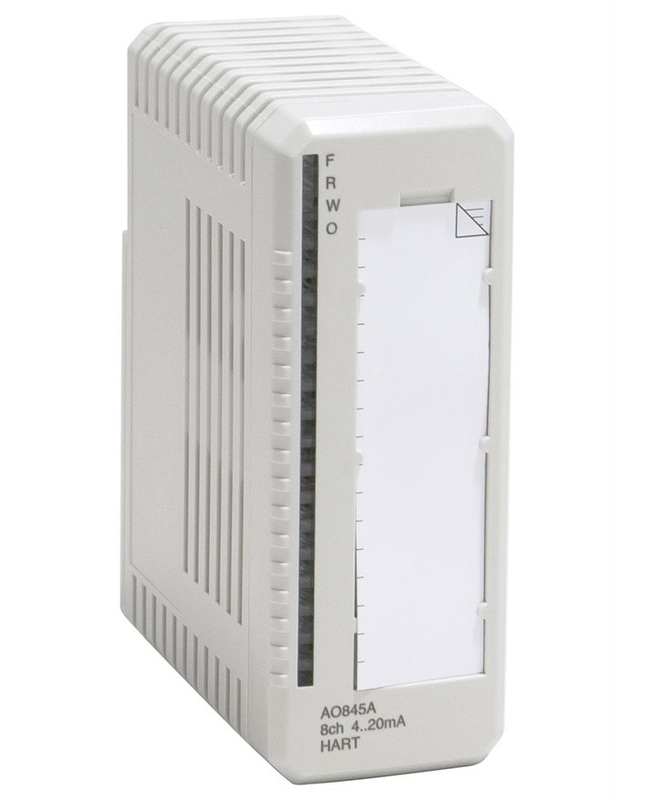

Das AO845A/AO845 Analog-Ausgabe-Modul für Einzel- oder redundante Anwendungen verfügt über 8 einpolare analoge Ausgabe-Kanäle.Das Modul verfügt über HART-Pass-Through-Funktionalität. Nur Punkt-zu-Punkt-Kommunikation wird unterstützt. Der Ausgangsfilter muss auf Kanälen aktiviert sein, die für die HART-Kommunikation verwendet werden. Fünf verschiedene Arten von MTUs können für einzelne Anwendungen verwendet werden.Die TU830/ TU833 Extended MTU und die TU810 (oder TU814) Compact MTU ermöglichen eine Drahtverbindung ohne zusätzliche EndgeräteDie TU812 Compact MTU verfügt über einen D-Sub 25-Stift-Anschluss für den Anschluss an den Prozess.TU842/TU852 zur Montage auf einer horizontalen DIN-Schiene und TU843 zur Montage auf einer vertikalen DIN-SchieneFür Prozessverbindungen sind geschützte Feldkabel erforderlich, wenn HART verwendet wird.

AO845A gehört zur S800 I/O-Familie. S800 I/O mit Feldbus-Kommunikationsoberfläche CI801 und I/O-Modulen, die auf Kompakttyp-Terminationseinheiten montiert sind.Der S800 I/O wird als modularer I/O verteilt, der über den Advant Fieldbus 100 (AF100) mit zahlreichen Steuerungen kommuniziertDer S800 I/O ermöglicht eine einfache Installation der I/O-Module und der Prozessverkabelung.Es ist hochmodularisiert und flexibel, so dass I/O-Module für viele Anwendungen kombiniert werden können. Der S800 I/O kann in vielen Konfigurationen montiert werden, um den meisten Anforderungen gerecht zu werden.

Datenblattverknüpfung:

ABB AO845A 3BSE045584R1.pdf
