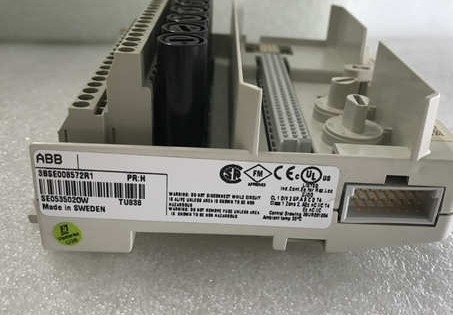

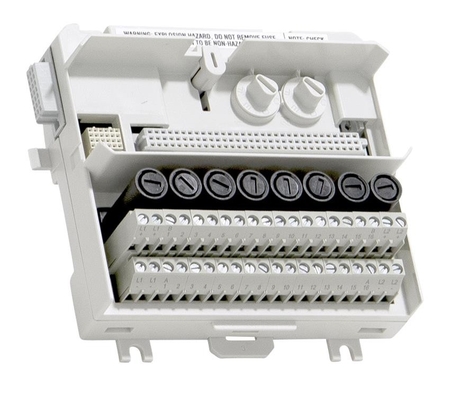

ABB TU838 3BSE008572R1 Erweiterte Terminalblock-Endungseinheit Neu

ABB TU838 3BSE008572R1 Erweiterte Terminalblock-Endungseinheit Neu

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die TU838 MTU kann bis zu 16 I/O-Kanäle haben. Die maximale Nennspannung beträgt 50 V und der maximale Nennstrom 3 A pro Kanal. Die MTU verteilt den ModuleBus auf das I/O-Modul und auf das nächste MTU.Es erzeugt auch die richtige Adresse für das I/O-Modul, indem es die ausgehenden Positionssignale auf die nächste MTU verschiebtDie MTU kann auf einer Standard-DIN-Schiene montiert werden. Sie verfügt über einen mechanischen Verschluss, der die MTU an die DIN-Schiene verriegelt. Die ABB TU838 ist eine MTU, die für das System 800xA der ABB entwickelt wurde.

Die TU838 MTU (Module Termination Unit) ist so konzipiert, dass die Verteilung von ModuleBus auf I/O-Module und anschließende MTU in Industrieautomationssystemen erleichtert wird.Es spielt eine entscheidende Rolle bei der Erzeugung korrekter Adresssignale für I/O-Module, indem ausgehende Positionssignale auf die nächste MTU verschoben werden. Zwei mechanische Tasten werden verwendet, um die MTU für verschiedene Arten von E/A-Modulen zu konfigurieren. Dies ist nur eine mechanische Konfiguration und beeinflusst nicht die Funktionalität der MTU oder des E/A-Moduls.Jeder Schlüssel hat sechs Positionen., was insgesamt 36 verschiedene Konfigurationen ergibt.

Der TU838 ist eine Extended Module Termination Unit mit 2x4 verschmolzenen Transducer-Stromanschlüssen,16 SignalterminalsDieses Modul ist für die horizontale Montage ausgelegt.Das Modul verwendet Standardkommunikationsprotokolle, um einen effizienten Datenaustausch mit dem 800xA-System zu gewährleisten.Es arbeitet nach spezifischen Spannungs- und Stromspezifikationen, die in der technischen Dokumentation beschrieben sind.

Die TU813 ist eine 8-Kanal-250-Volt-Kompaktmodul-Entschluss-Einheit (MTU) für den S800 I/O. Die TU813 verfügt über drei Reihen von Crimp-Snap-In-Anschlüssen für Feldsignale und Prozessstromanschlüsse.Die MTU ist eine passive Einheit zur Verbindung der Feldverkabelung mit den I/O-ModulenDie MTU verteilt den ModuleBus auf das I/O-Modul und auf das nächste MTU.Es erzeugt auch die richtige Adresse für das I/O-Modul, indem es die ausgehenden Positionssignale auf die nächste MTU verschiebt.

Das ABB TU838 (3BSE008572R1) ist ein spezialisiertes Eingangs-/Ausgangsmodul, das für den Einsatz im Rahmen des ABB 800xA-Steuerungssystems entwickelt wurde.Dieses Modul spielt eine entscheidende Rolle bei der Automatisierung industrieller Prozesse und eignet sich besonders für komplexe Anwendungen in Bereichen wie der Stromerzeugung.Das TU838-Modul ist Teil der System 800xA-Familie und ist so konzipiert, dass eine nahtlose Kommunikation zwischen Feldgeräten und dem Steuerungssystem ermöglicht wird.Es ist für den Umgang mit verschiedenen Arten von Signalen optimiert, die Flexibilität und Anpassungsfähigkeit in unterschiedlichen industriellen Umgebungen gewährleistet.

Datenblattverknüpfung:

ABB TU838 3BSE008572R1.pdf
