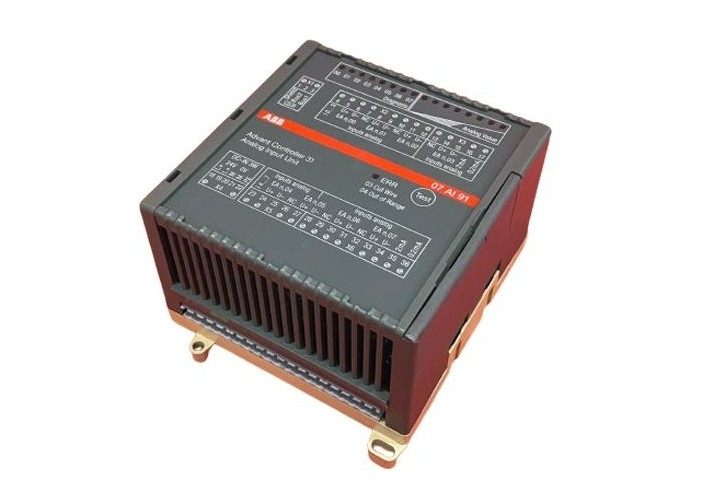

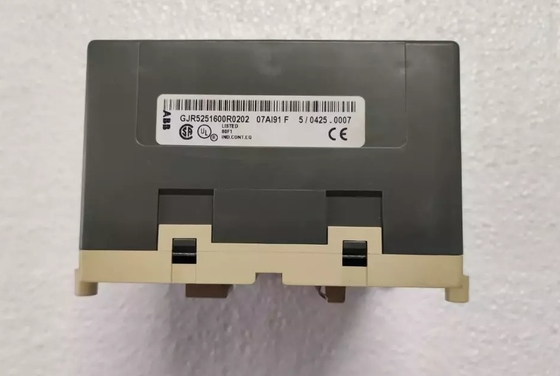

ABB 07AI91 GJR5251600R0202 Analog I/O Modul Steuereinheit

ABB 07AI91 GJR5251600R0202 Analog I/O Modul Steuereinheit

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Verwendungszweck Das analoge Eingangsmodul 07 AI 91 wird als Fernmodul am Systembus CS31 verwendet. Es verfügt über 8 analoge Eingangskanäle mit folgenden Eigenschaften:Die Kanäle können für die Verbindung der folgenden Temperatur- oder Spannungssensoren in Paaren konfiguriert werden:: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (mit externem 250 Ω-Widerstand) Pt100 / Pt1000 mit Linearisierung.Nur elektrisch isolierte Sensoren dürfen verwendet werden.Der Bereich von ± 5 V kann auch für die Messung von 0,20 mA mit einem zusätzlichen externen 250 Ω-Widerstand verwendet werden.

Die Konfiguration der Eingangskanäle sowie die Einstellung der Moduladresse erfolgen mit den DIL-Switches.Jeder der 8 Kanäle verwendet 16 BitsDas Gerät wird mit 24 V Gleichstrom versorgt. Der Systembusanschluss CS31 ist elektrisch vom Rest des Geräts isoliert.Das Modul bietet eine Reihe von Diagnosefunktionen (siehe Kapitel "Diagnostik und Anzeigen")Die Diagnosefunktionen führen eine Selbstkalibrierung für alle Kanäle durch.

Diese Einheitsreferenz 07AI91 - GJR5251600R0202 und Marke ABB ist Teil des AC31-Bereichs. Der 07 AI 91 verwendet eine Moduladresse (Gruppennummer) im Wort-Eingabebereich. Jeder der 8 Kanäle verwendet 16 Bits.Die Einheit wird mit 24 V Gleichstrom versorgtDas Systembusverbindungssystem CS31 ist elektrisch vom Rest der Einheit isoliert.Die Diagnosefunktionen führen eine Selbstkalibrierung für alle Kanäle durch.. Modul der Serie AC800M, Ersatzteile für Industrieroboter der Serie DSQC, Bailey INFI 90,800xA, Advant OCS mit Master Software, Advant OCS mit MOD 300 Software,Freiberufliche Tätigkeit - Verteilte Steuerung für die Prozessindustrie Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, Sicherheitssysteme usw.

Alle analogen Eingangsmodule führen eine interne analoge-digitale Umwandlung durch. Nach der Umwandlung wird der analoge Wert je nach Auflösung mit 8 oder 12 Bit dargestellt.Für die Verarbeitung und Speicherung dieser relevanten Bits (Bits, die die analogen Informationen enthalten)Alle analogen Ausgangsmodule führen eine interne digital-analogische Umwandlung durch.Der digitale Wert vor der Umrechnung (bestehend aus 8 oder 12 relevanten Bits) wird in einem 16-Bit-Wort gespeichert.

Datenblattverknüpfung:

ABB 07AI91 GJR5251600R0202.pdf
