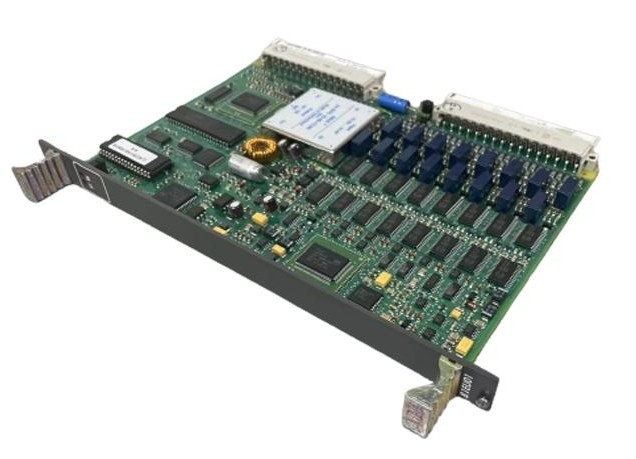

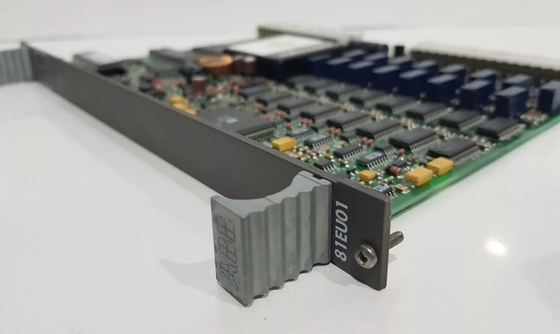

ABB 81EU01 GJR2391500R1210 Procontrol P14 Universal-Eingabemodul

ABB 81EU01 GJR2391500R1210 Procontrol P14 Universal-Eingabemodul

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Der 81EU01 GJR2391500R1210 ist ein Eingabegerät von ABB, bekannt als 81EU01. Er ist sowohl für binäre als auch analoge Signale konzipiert.Abbildung 1 zeigt die Diagnosebotschaften und das Konzept der Ankündigung und ÜberwachungAlle Nachrichten werden über die SST-Leitung bzw. die ST-Lampe an der Modulvorderseite angekündigt.Dies wird als Modulstörung durch das Redundanzsteuerungsmodul 88TR01 interpretiert und durch die SG-Leuchte auf der Vorderseite des Moduls angezeigtDieses für die nahtlose Integration in industrielle Steuerungssysteme entwickelte ABB-Eingabemodul bietet präzise Datenerfassung und -verarbeitung.Gewährleistung einer zuverlässigen Leistung in verschiedenen Produktionsumgebungen.

Das ABB 81EU01 GJR2391500R1210 Universal Input Module ist Teil des ABB Procontrol P14-Systems.die vielseitige Funktionalität in industriellen Steuerungssystemen bietetDas Universal Input Modul 81EU01 kann Eingaben sowohl von binären (digitalen) als auch von analogen Sendern empfangen, was es zu einem vielseitigen Modul für verschiedene Signale macht.Es wird typischerweise in Prozesssteuerungssystemen zur Schnittstelle mit einer Vielzahl von Sensoren und Instrumenten verwendetDas Modul 81EU01 wird häufig in Industriezweigen wie Stromerzeugung, Öl und Gas, chemische Verarbeitung und Fertigung eingesetzt.wenn das Procontrol P14-System zur Prozesssteuerung und -automation eingesetzt wird.

ABB 81EU01 ist ein universelles Eingangsmodul, das im ABB PROCONTROL P-System verwendet wird. Es dient als Schnittstelle zwischen verschiedenen Sensoren und dem Steuerungssystem und sammelt und verarbeitet Eingangssignale.Das Hauptmerkmal von 81EU01 ist seine Fähigkeit, eine Vielzahl von Sensortypen zu bewältigen.Das Modul besteht aus 16 unabhängigen Funktionseinheiten, die so konfiguriert werden können, dass sie eine bestimmte Art von Sensorinput annehmen.die Vielseitigkeit bei der Verbindung verschiedener Sensoren mit dem System ermöglicht.

Es besteht aus 16 Funktionseinheiten. Jede Funktionseinheit kann für jede Art von Eingabe-Modus verwendet werden. Jede Kombination ist möglich.Parameterzuweisung und Einstellung wird einfach über die Konfigurationsliste programmiert. Die programmierten Werte werden in einem EEPROM gespeichert, um sicherzustellen, dass sie bei einem Stromausfall nicht verloren gehen.Das Modul überträgt die Eingangssignale und/oder umgewandelten Eingangssignale in Telegrammen über den Bahnhofsbus an das PROCONTROL-BussystemVor der Übertragung werden die Telegramme überprüft und mit Paritätsbits versehen. Dies stellt sicher, dass das Empfangsmodul eine fehlerfreie Übertragung überprüfen kann.Das Modul überprüft die über den Bahnhofsbus eingegangenen Telegramme., z. B. für Korrekturberechnungen, durch ihre Paritätsbits für eine fehlerfreie Übertragung.

Datenblattverknüpfung:

ABB 81EU01 GJR2391500R1210.pdf
