GE IS200TRPGH1B General Electric Turbinen-Primärauslöse-Anschlussplatine

GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das IS200TRPGH1B ist ein Primary Trip Terminal Board, das von General Electric als Teil der Mark VI-Serie für Gasturbinensteuerungsanlagen hergestellt und entwickelt wurde.Der I/O-Controller regelt die TRPG-TerminalplatineDrei Wahlkreise in TRPG verfügen über neun magnetische Relais, die mit drei Trip-Solenoiden oder Electrical Trip Devices (ETD) verbunden sind.Die primäre und die Notfallseite der Schnittstelle zu den ETDs werden durch die Zusammenarbeit von TRPG und TREG gebildet.Für Gasturbinenanwendungen akzeptiert TRPG auch Eingaben von acht Geiger-Mueller-Flammmeldern.

Die TRPG-Diagnostik wird von der I/O-Board ausgeführt. Dazu gehören Feedback vom Trip-Solenoid-Relais-Treiber und Kontakt, der Solenoid-Power-Bus,und die Anregungsspannung für den Flammmelder zu niedrig oder zu hoch ist. Wenn eines der Signale abnormal wird, wird eine diagnostische Warnung erzeugt (über die Grenzen hinaus). Die Steckverbinder des Terminalboards JR1, JS1 und JT1 haben jeweils ihr eigenes ID-Gerät, das das I/O-Board abfragt.Wenn eine Diskrepanz festgestellt wird, wird ein Hardware-Inkompatibilitätsfehler erzeugt.und Stecker-Standort sind alle verschlüsselt auf dem read-only-ID-Gerät Chip.

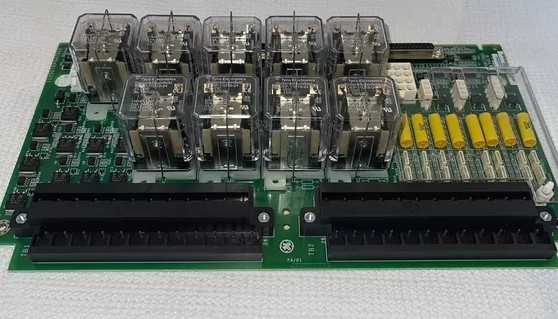

Das IS200TRPGH1B-Modul dient als primäre Endplatine der Gasturbinenkontrolle von GE Mark VI Speedtronic.Seine Hauptfunktion ist die Schnittstelle mit der primären Turbinenschutzsteuerung und den Notfallgeräten (Emergency Trip Devices, ETDs)Die wichtigsten Merkmale des IS200TRPGH1B umfassen zwei große schwarze Endblöcke auf der linken Seite.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,Die untere Hälfte der Platte beherbergt eine Vielzahl von Kondensatoren: eine vertikale Linie von 8 festgelben Kondensatoren, die sich am unteren Ende befinden.mit zwei parallelen Reihen von kleinen weißen Kondensatoren mit insgesamt 16 Einheiten links.

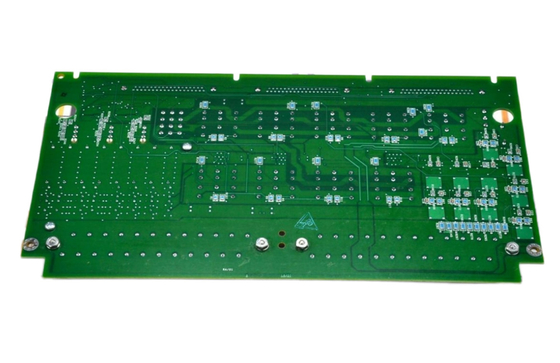

Der IS200TRPGH1B ist ein PCB oder Leiterplatte mit verschiedenen Komponenten.Beide Endgeräteblöcke enthalten 24 Silber-Metall-Endgeräte, die von 1 bis 24 und von 25 bis 48 nummeriert sind.. Eine Vielzahl von Kondensatoren befindet sich auf der unteren Hälfte des IS200TRPGH1B. Eine vertikale Linie von acht festen gelben Kondensatoren ist am unteren Rand des IS200TRPGH1B in der Mitte der Platine angeordnet.Links von diesen gelben Kondensatoren sind zwei vertikale Reihen kleiner weißer Kondensatoren.
