GE IS220PTCCH1B Mark VIe Speedtronic Hochleistungsthermoelement-Eingabepaket

GE IS220PTCCH1B Mark VIe Speedtronic Hochleistungsthermoelement-Eingabepaket

Einzelheiten des Produkts:

Beschreibung:

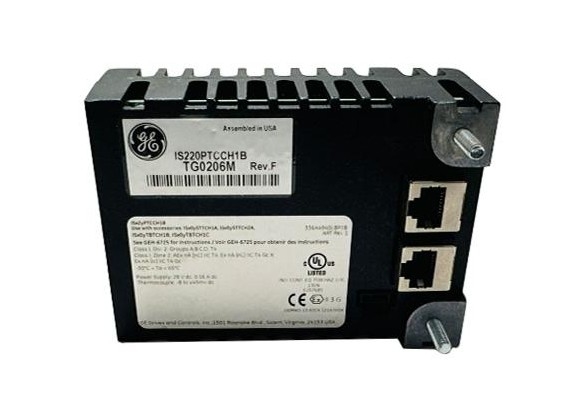

GE Speedtronic Mark VIe IS220PTCCH1B ist ein Thermocouple-Eingangsmodule, bestehend aus 12 Verbrennungsoptimierten Eingängen und 1 Kaltverbindung.Duplex- und dreifache modulare Redundanz-Anwendungen sind alle mit dem IS220PTCCH1B möglichDiese Platine kann konventionelle Thermoelemente wie E, J, K, S und T sowie mV-Eingänge im Bereich von -8 bis 45 mV aufnehmen.und T können geerdet oder nicht geerdet werden und können bis zu 984 Fuß vom Turbinen-E/A-Panel entfernt seinDer IS220PTCCH1B kann eine Vielzahl von Selbstdiagnosen ausführen, einschließlich Flash-Speicher, RAM, Prozessorplattenhardware und Ethernet-Port-Selbsttests.Außerdem wird die interne Stromversorgung kontinuierlich überwacht, um sicherzustellen, dass sie ordnungsgemäß funktioniert..

Der IS220PTCCH1B kann eine Vielzahl von Selbstdiagnosen ausführen, einschließlich Flash-Speicher, RAM, Prozessorplatten-Hardware und Ethernet-Port-Selbsttests.Außerdem wird die interne Stromversorgung kontinuierlich überwacht, um sicherzustellen, dass sie ordnungsgemäß funktioniert.Die visuelle Diagnose erfolgt über Indikator-LEDs und die lokale diagnostische serielle Kommunikation erfolgt über einen Infrarot-Port.Die Eingabe zum Paket erfolgt über doppelte RJ45 Ethernet-Anschlüsse und einen dreipinigen StromDie Ausgabe erfolgt über einen DC-37-Pin-Anschluss, der sich direkt mit dem zugehörigen Terminal-Board-Anschluss verbindet.

Das IS220PTCCH1B REV F ist ein Thermocouple-Eingangsmodule, das von General Electric als Teil der Mark VIe-Serie in GE Distributed Control Systems hergestellt und entwickelt wurde.Die PTCC stellt die elektrische Schnittstelle zwischen einem oder zwei Ethernet-I/O-Netzwerken und einem Thermoelement-Eingangs-Terminalboard bereitDas Paket enthält eine für alle Mark VIe verteilten I/O-Packs gemeinsame Prozessorplatine und eine spezifische Akquisitionsplatine für die Thermoelement-Eingabefunktion.Das Paket ist in der Lage, bis zu 12 Thermocouple-Eingänge zu verarbeitenIn der TMR-Konfiguration mit dem TBTCH1B-Terminalboard werden drei Packungen mit drei Kaltverbindungen verwendet, jedoch nur 12 Thermoelemente.

Das IS220PTCCH1B ist ein Mark VIe I/O-Paket. Ein oder mehrere I/O-Paketmodule digitalisieren das Sensorsignal und speisen es an den Controller. Jedes I/O-Paket verfügt über Dual 100MB Full-Duplex Ethernet-Ports.Dies wird hauptsächlich mit der GE Speedtronic Mark VIe Serie verwendetDarüber hinaus ist der Mark VIe eine flexible Plattform für mehrere Anwendungen.IS220PTCCH1B ist ein Mehrfach-PCB-Modul mit mehrschichtigen PCBs mit SMD-KomponentenEs gibt auch zahlreiche Versionen dieses I/O-Pakets.
