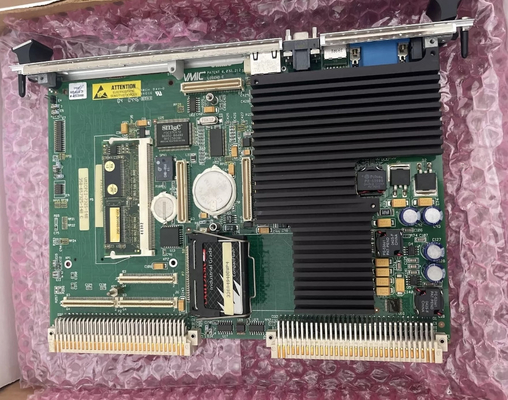

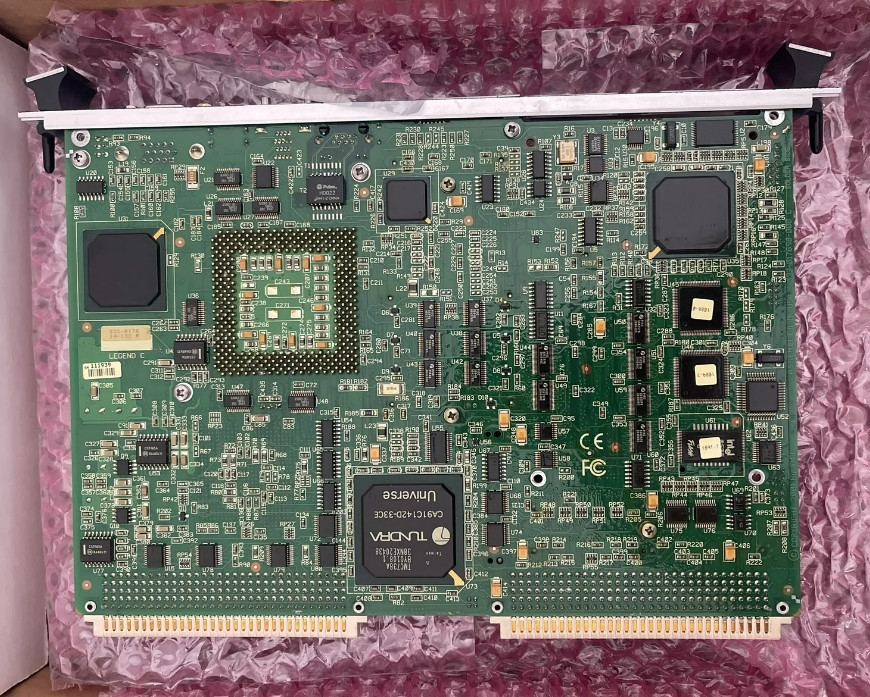

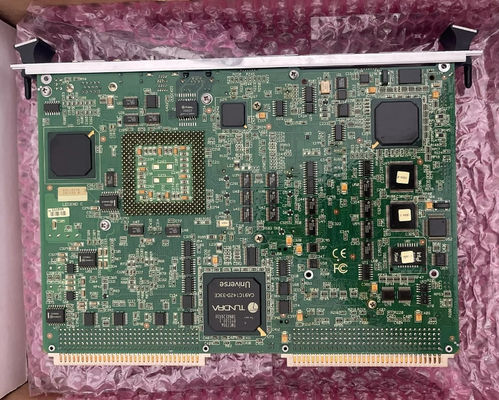

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Steuerungsmodul

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Steuerungsmodul

Einzelheiten des Produkts:

Beschreibung:

Dieses Board, das IS215UCCAM03A-Board, ist einer der UCCx-Controller.Dieses Board ist Teil des Mark VIe-Systems, das von General Electric hergestellt wird., obwohl dieses spezifische Modell als kompatibel mit den späteren Mark VIeS-Systemmodellen betrachtet wird.128 MB Flash-SpeicherDie Mark VI Turbine Control System Series, die dieses IS215UCCAM03A CompactPCI Montage-Modul-Gerät beherbergt, ist etwas von einer selbst beschriebenen GE Mark-Produktreihe,Angesichts der Tatsache, dass es eine Reihe möglicher funktionaler Anwendungen in den Steuerungs- und Managementsystemen von General Electric-kompatiblem Gas gibtAutomatische Antriebsanlagen für Wind- und Dampfturbinen.Dies muss als ganz das funktionale Upgrade auf die zuvor bestehende Mark V Turbine Control System Serie eines ähnlichen vollständigen erweiterten Seriennamen betrachtet werden, da die möglichen Anwendungen der Mark V-Serie nur in eingeschränkteren Funktionsumgebungen auf Gas- und Dampfbasis bestehen.

Die IS215UCCAM03A Compact PCI ist eine Ein-Slot-Verarbeitungskarte mit einer Reihe einzigartiger und wichtiger Produktspezifikationen.Einige dieser LEDs sindEs gibt drei Zustände für die UDH Ethernet LED, eine aktive LED, die blinkt, und eine Geschwindigkeits-LED,die grün für die 100 BaseTX istDiese LED-Anzeigen werden häufig durch eine Unterbrechung der Umgebungsspezifikationen oder Leistungsanforderungen von IS215UCCAM03A ausgelöst.Dieses UCCA-PCB sollte bei Temperaturen zwischen 0 und 60 Grad Celsius betrieben werden., mit einer idealen Lagertemperatur zwischen -45 und 85 Grad Celsius.

Der Luftfeuchtigkeitsbereich für dieses Modell liegt bei 5 bis 95% und hat eine Betriebshöhe von 0 bis 10.000 Fuß mit einer Lagerungshöhe von 0 bis 40.000 Fuß über dem Meeresspiegel.In Bezug auf Spannungs- und Leistungseingänge, verlangt der IS215UCCAM03A +3,3 V Gleichspannung, 3,5 A typisch, 4,25 A maximal und +5 V Gleichspannung, 150 mA typisch, 300 mA maximal Nennspannung.Es gibt eine Reihe von Port- und Protokollspezifikationen für die IS215UCCAM03A-Leiste.Wie auf dem nachfolgenden IS215UCCA-Komponentendiagramm gezeigt, besteht die EPMC-Ethernet-Schnittstelle aus drei Ports, einem RJ-45-Anschluss, einemund ein verdrehtes Paar von 10BaseT- und 100BaseTX-AnschlüssenInnerhalb der EPMC Ethernet-Schnittstelle gibt es Protokolle, die zur Kommunikation zwischen den I/O-Paketen und den Controllern verwendet werden; diese Protokolle sind TCP/IP-Protokolle.

Das IS215UCCAM03A ist ein Steuerungsmodul, das innerhalb des CPCI-Gehäuses montiert wird.eine Ethernet-Verbindung zur UDH, und eine RS-232C-Verbindung für die Einrichtung. Der Controller muss mit einer TCP/IP-Adresse konfiguriert werden, bevor er mit dem UDH-Ethernet verbunden wird. Dies kann über die ToolboxST-Anwendung erfolgen.für die Entwicklung von Hochleistungssteuerungssystemen, bietet das GE IS215UCCAM03A CPCI Controller Module eine nahtlose Integration und eine verbesserte Betriebseffizienz in der industriellen Automatisierung.
