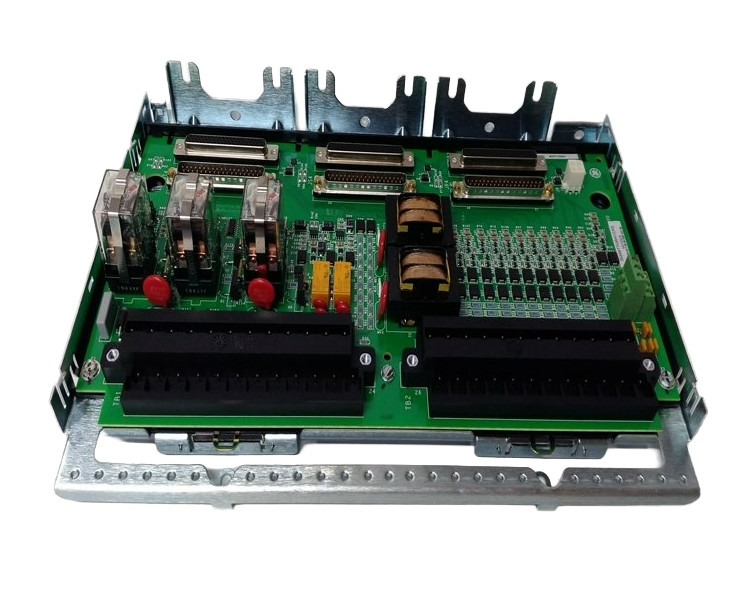

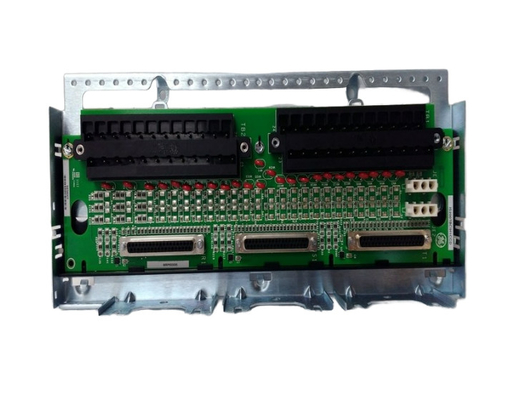

GE IS200DAMCG1A PCB-Leiterplatte MARK VI Verstärkerplatte

GE IS200DAMCG1A PCB-Leiterplatte MARK VI Verstärkerplatte

Einzelheiten des Produkts:

Beschreibung:

Der IS200DAMCG1A ist ein von GE entwickeltes Gate Drive Amplifier Board.Diese Platten dienen als Schnittstelle zwischen den für die Schaltleistung zuständigen Geräten (IGBTs) und dem SteuerständerDie LEDs oder Lichtdioden in diesen Geräten geben an, ob die IGBT eingeschaltet ist oder nicht.Es stellt sicher, dass die IGBTs richtig eingeschaltet und ausgeschaltet werden, indem es die Torantriebssignale verstärkt, die die IGBTs steuern.

Auf der Platine befinden sich auch LEDs oder Leuchtdioden, die einen visuellen Hinweis auf den Zustand der IGBTs liefern.die helfen können, mögliche Probleme mit dem System zu diagnostizierenEs verfügt über ein IGBT pro Phasenbein, um sicherzustellen, dass es den Leistungsbedarf des Systems bewältigen kann.visuelle Anzeige des Zustands der IGBTsBei einem Niederspannungsantrieb der Innovation Series dienen diese Platten als Schnittstelle zwischen den für die Schaltleistung zuständigen Geräten (IGBTs) und dem Steuerständer.in diesen Geräten angeben, ob die IGBT eingeschaltet ist oder nicht.

Das IS200DAMCG1A ist ein Leiterplatten- oder Leiterplatten-Druckwerk, das als Innovationsserie 200DAM Gate Drive Amplifier und Interface Board bekannt ist.Diese Platten dienen als Schnittstelle zwischen den für den Schaltvorgang der Stromversorgung zuständigen Geräten (IGBTs) und dem Steuerständer in den Niederspannungsantrieben der Innovation SeriesDiese Geräte verfügen über LEDs oder Leuchtdioden, die dem Bediener mitteilen, ob die IGBT eingeschaltet ist.Die DAMC-Boards haben eine Leistung von 250 BildernDAMC-Boards sowie DAMB- und DAMA-Boards sind für die Verstärkung des Stroms zuständig, um die letzte Stufe des Torantriebs für einen Phasenbein der Strombrücke bereitzustellen.

Diese Geräte verfügen über LEDs oder Lichtdioden, die dem Bediener mitteilen, ob das IGBT eingeschaltet ist oder nicht.Das DAMC-Board ist zusammen mit den DAMB- und DAMA-Boards für die Verstärkung des Stroms verantwortlich, um die letzte Stufe des Torantriebs für die Phasenarme der Strombrücke bereitzustellenDie DAMC-Board ist direkt mit dem IGBT-Gate sowie den Kollektor- und Emitter-Terminals verbunden.Das DAMC-Board ist auch mit dem IS200BPIA Bridge Personalization Interface oder BPIA-Board des Steuerstäbes verbunden. Vier (4) verschiedene LEDs oder Leuchtdioden befinden sich auf dem IS200DAMCG1A. Zwei (2) davon, die DS1 und DS2 heißen, sind gelb. Die anderen beiden (2), DS3 und DS4, sind grün.Die IS200DAMCG1A ist eine kleine rechteckige LeiterplatteDS4 und DS2 befinden sich auf der unteren Seite der linken PCB-Hälfte und sind ebenfalls mit den Initialen LFF bzw. LON gekennzeichnet.In der oberen rechten Hälfte des IS200DAMCG1A befinden sich die mit den Initialen UON und UFF gekennzeichneten DS1- und DS3-LEDs.
