GE IS200BAIAH1BEE Mark VI Brücke Anwendungsoberflächenkarte auf Lager

GE IS200BAIAH1BEE Mark VI Brücke-AnwendungsoberflächenkarteVorräte

Einzelheiten des Produkts:

Beschreibung:

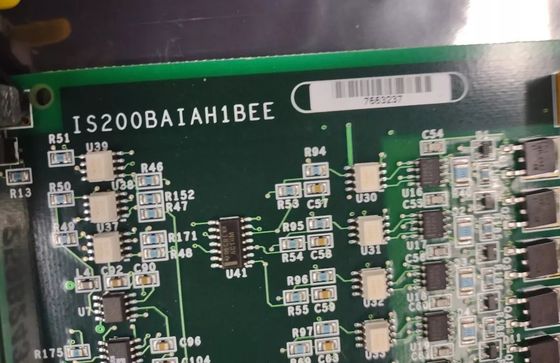

Die IS200BAIAH1BEE oder BAIA ist als Ersatz-PCB vorgesehen. Sie verfügt über einen EEPROM, der mit der vorinstallierten Firmware ausgestattet ist. Diese Speicherschaltung sollte niemals neu programmiert oder entfernt werden.Wenn es nicht mehr funktioniert oder beschädigt wirdDer BAIA verwendet auch eine RS-232C-E/A-Schnittstelle, die von einem DSPX-Board zum Antriebssystem-Tastatur oder PC geht.Die IS200BAIAH1BEE sollte senkrecht in das Kontrollkartenregal, dem sie zugeordnet ist, platziert werden.. Auf der Vorderseite des BAIA befindet sich ein Warnhinweis, der den Benutzer darauf hinweist, diese Karte nur in den Schlitz 1 auf dem Regal zu montieren.Installieren Sie dieses Brett in einem anderen Schlitz als der erste wird zu Schäden an der Platte führenEs gibt eine LED-Anzeige auf der Gesichtsplatte mit der Aufschrift IMOK.

GE IS200BAIAH1B und IS200BAIAH1BEE sind Brücken-Anwendungsoberflächenkarten, die für GE Mark VI-Steuerungssysteme entwickelt wurden.Diese Module werden hauptsächlich verwendet, um die Kommunikation und Signalübertragung zwischen Generatoren und Anregungssystemen zu verbinden und zu verwalten, um eine effiziente Koordination und Steuerung zwischen Geräten zu gewährleistenDiese Schnittstellenkarte verfügt über mehrere Eingangs- und Ausgangskanäle, kann digitale Signale von Generatoren und Anregungssystemen verarbeiten und den Zustand der Geräte in Echtzeit überwachen.Durch einen effizienten Datenaustausch, IS200BAIAH1B und IS200BAIAH1BEE können Anregungssteuerungsstrategien optimieren und die Leistung und Reaktionsgeschwindigkeit des Generators verbessern.Dieses flexible Schnittstellendesign ermöglicht es, sich an unterschiedliche Anwendungsanforderungen anzupassen und sich nahtlos mit anderen Steuerungsmodulen zu integrieren.

Die IS200BAIAH1B ist als Brücken-Anwendungsoberflächenplatine in Innovation Series Drive Systems konzipiert.Diese Platine bietet Erd-Boden-Referenz und Isolierung für Signalinputs von EndplattenJede Platine ist mit einem eingebauten EEPROM ausgestattet, das Firmware enthält, die nicht zum Entfernen oder zur Feldprogrammierung bestimmt ist. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

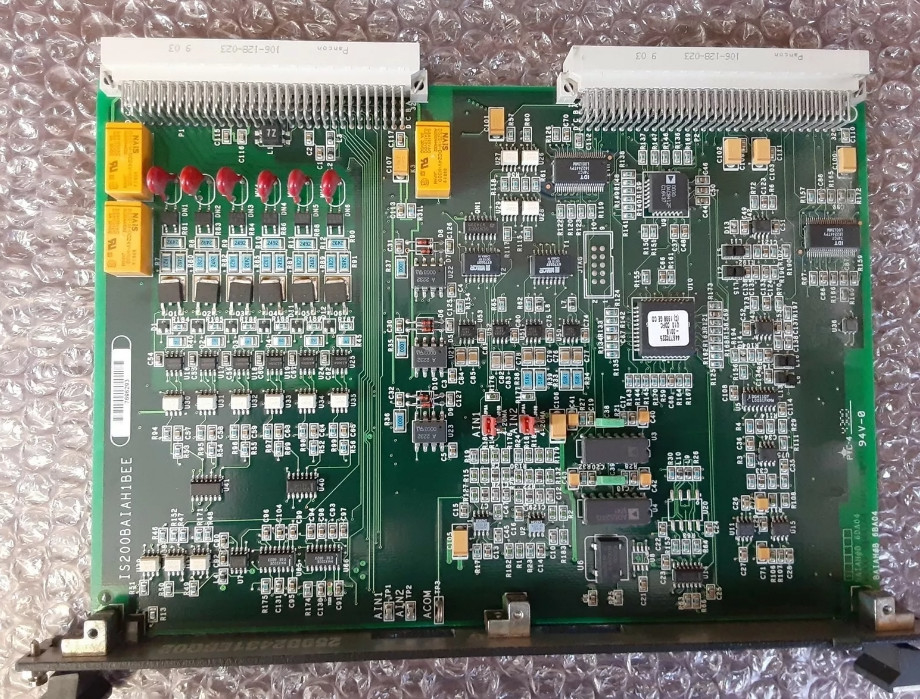

Die IS200BAIAH1B ist eine Platte der Innovation-Serie, die für die Platzierung in einen bestimmten Regalschlitz ausgelegt ist.Aufgrund dieser Schadensgefahr, ist es auch wichtig, die PCB-Maße zu berücksichtigen, bevor eine Kaufentscheidung getroffen wird.Diese spezielle Leiterplatte wurde überarbeitet mit grob gemessenen Abmessungen von 12 Zoll Länge und 9 Zoll BreiteDer IS200BAIAH1B hat drei Relais, sechs Varistoren, vier Sprungschalter, drei Testpunkte und mehrere integrierte Schaltungen.Das Board hat zwei Backplane-Anschlüsse an einer KanteDiese Backplane-Anschlüsse sind als Pancon 106-128-023-Anschlüsse gekennzeichnet, die eine allgemein geringe Marktverfügbarkeit haben.
