GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Steckkarte

GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Steckkarte

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

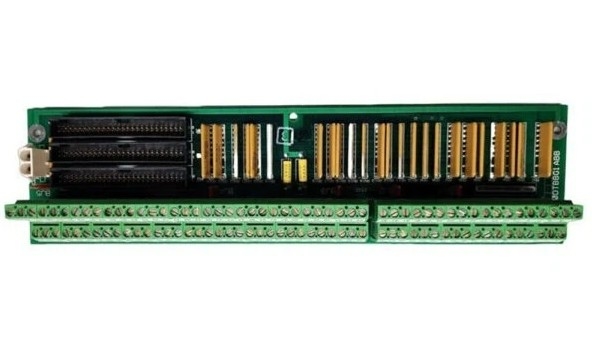

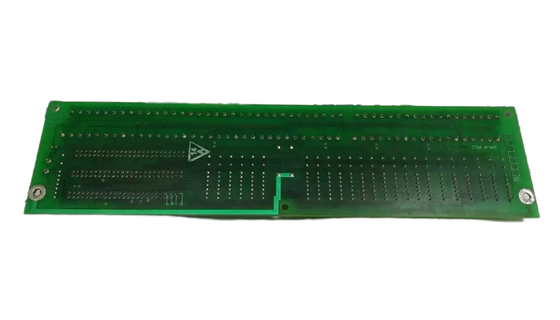

Das DS200DTBBG1A ist eine Terminalboard-Digitalverbindungskarte der Mark V-Serie von GE. Das GE DS200DTBBG1A Terminal Digital Connector Board besteht aus zwei Endgeräten,mit einer Breite von mehr als 10 mm,Es sind auch drei 50-Pin-Anschlüsse enthalten. JFF, JFG und JFH sind die IDs für die 40-Pin-Anschlüsse. Es gibt auch fünf Jumper und Bajonettanschlüsse.Weil es drei 40-Pin-Anschlüsse auf dem Board gibt.Es ist entscheidend, das Laufwerk wieder in Betrieb zu bringen, wenn man die Produktivität zurückgewinnen will.

Der DS200DTBBG1A ist so konzipiert, dass er eine dichte, leicht zu bedienende E/A-Schnittstelle für Turbinensteuerungssysteme bietet.für insgesamt 190 TerminalsDas Board umfasst auch drei 50-Pin-Konnektoren mit Bajonett-Konnektoren, so dass es einfach ist, Bandkabel zu verbinden und zu trennen.Das DS200DTBBG1A dient als Kontakt-Eingabe-Erweiterungs-Terminationsmodul in der Mark V TurbinensteuerungsserieDer DS200DTBBG1A befindet sich typischerweise in den QD- oder C-Kernen des Mark V-Systems.

Es besteht das Potenzial, bis zu 110 Signalleitungen an die Endblöcke des DS200DTBBGIA-Kontakt-Eingabe-Erweiterungs-Terminationsmoduls anzubringen.Dies wird schwierig zu verwalten, ohne eine Methode zu dokumentieren, wo die separaten Signalleitungen angeschlossen sind. Ein Terminalblock wird TB1 als ID zugewiesen und der andere Terminalblock wird TB2 als ID zugewiesen. Die separaten Terminals werden auf jedem Terminalblock in Folge nummeriert.Um ein bestimmtes Terminal zu identifizieren, verwenden Sie die Terminalblock-ID und die Nummer, die dem Terminal zugewiesen wirdEinige Beispiele sind TB1 90 und TB2 48. TB1 90 ist Terminal 90 auf Terminalblock 1, während TB2 48 Terminal 48 auf Terminalblock 2 ist.

Jetzt, da einige der verschiedenen Hardware-Elemente zur Montage dieses DS200DTBBGIA Conact Input Expansion Termination Modul gegeben wurden enthüllt,es ist möglich, die mit diesem Produkt der Mark V-Serie kompatiblen Steckverbinderarten zu erklärenEinige der Verbindungsarten, die in Verbindung mit diesem DS200DTBBGIA Kontakt-Eingabe-Erweiterungs-End-Modul verwendet werden, umfassen den JRR TCDA-Kontakt-Eingabeanschluss,der Stromanschluss JY 125 V DC DTBA, und der normalerweise ungenutzte JRS/T-Anschluss.
