GE DS200DTBCG1A Mark V Anschluss-Relais-Terminal-Board-Analogmodul

GE DS200DTBCG1A Mark V Anschluss-Relais-Terminal-Board-Analogmodul

Einzelheiten des Produkts:

Beschreibung:

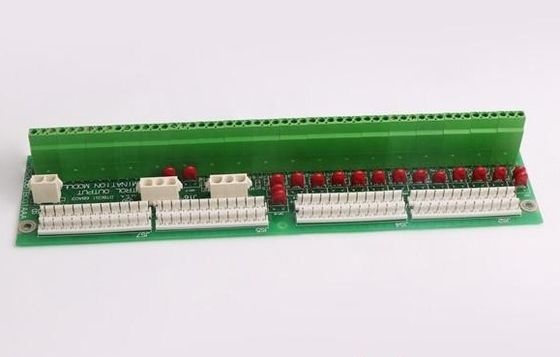

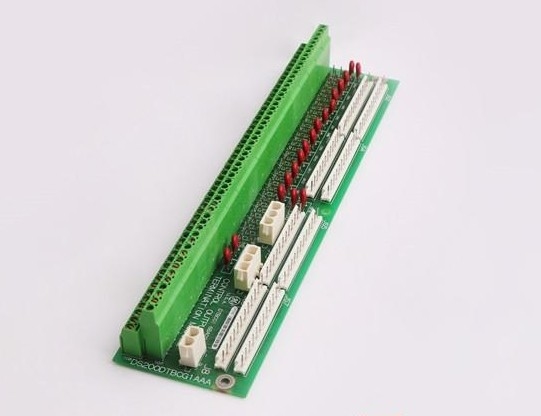

DS200DTBCG1A ist ein von GE entwickeltes Contact Output Termination Module. Es ist Teil der Mark V-Serie. Q11, Q21 und Q51 enthalten das Contact Output Termination Module (DTBC).DTBC ist mit den 30 Relais der TCRA in Q21 und Q51 an Standorten 4 und 5 verbunden.. DTBC-Hardware-Jumper können verwendet werden, um achtzehn der dreißig Ausgänge auf DTBC in Q51 als Solenoide zu konfigurieren.Die Hardware-Springer der Q11 DTBC sind speziell für die Steuerung des Gas-Kollektor-Ausblasventils ausgelegt.

Dieses DS200DTBCG1A-Produktangebot für Leiterplatten von General Electric wurde ursprünglich für die Mark V-Serie von General Electric hergestellt, wie oben beschrieben. The Mark V Series that this DS200DTBCG1A printed circuit board or PCB for short exists as a part of General Electric's range of product series incorporating the patented Speedtronic technology into its assembliesDie Mark V-Serie, zu der diese DS200DTBCG1A PCB gehört, hat spezifische Anwendungen in den Steuerungs- und Steuerungssystemen von Gas-, Dampf- und Windkraftanlagen, die mit GE-Produkten kompatibel sind.und gilt als alte Serie, da sie nicht mehr aktiv von ihrem ursprünglichen Händler hergestellt wird.

Diese DS200DTBCG1A Leiterplatte oder kurz PCB ist durch die ursprüngliche Anleitungsbeilage besser definierbar als ein Contact Output Termination Module, although the original Contact Output Termination Module manufactured for use in the Mark V Turbine Control System Series is the DS200DTBCG1 parent printed circuit board missing this DS200DTBCG1A product's singular A-rated functional revision.

Bei der Montage dieses DS200DTBCG1A Contact Output Termination Module werden mehrere einzigartige Steckerstile für ein höchstes Schnittstellenpotenzial angeboten.Jeder dieser verschiedenen verfügbaren Steckverbinder ist mit einem von General Electric zugewiesenen, von der Fabrik gedruckten Nomenklaturetikett versehen.Der Antrieb ist so konstruiert, dass kühle Luft durch Lüftungsöffnungen am unteren Ende des Antriebs in den Antrieb gelangt.Die Luft fließt über die beheizten Komponenten und trägt die Wärme durch Lüftungsöffnungen an der Oberseite des Antriebs. Wenn Glasfaserkabel innerhalb des Laufwerks geleitet werden, können die Stromkabel zusammen mit den Glasfaserkabeln geleitet werden. Das liegt daran, dass Glasfaserkabel immun gegen Störungen sind.
