IS200TBAIH1C GE Analog-Eingabe-Terminal-Board Mark VI Brücken-Schnittstellen-Board

IS200TBAIH1C GE Analog-Eingabe-Terminal-Board Mark VI Brücken-Schnittstellen-Board

Einzelheiten des Produkts:

Beschreibung:

IS200TBAIH1C ist ein Analog Input Terminal Board, das von General Electric als Teil der Mark VI-Serie für Gasturbinensteuerungsanlagen hergestellt und entwickelt wurde.Zwei Ausgänge und 10 analoge Eingänge werden von der Analog-Eingabe-Terminalplatine unterstütztZwei-, drei-, vier- oder extern angetriebene Sender können alle an einen der zehn analogen Eingänge angeschlossen werden.Für die analogen Ausgänge kann ein Strom von 0-20 mA oder 0-200 mA konfiguriert werdenÜberspannungen und Hochfrequenzgeräusche werden durch Geräuschunterdrückungsschaltungen in den Eingängen und Ausgängen geschützt.

Für den Anschluss an die I/O-Prozessoren verfügt der TBAI über drei DC-37-Pin-Anschlüsse.Sowohl direkte Anschlüsse auf die Elektronik als auch Kabelanschlüsse sind möglich. An den drei Anschlüssen für die R-, S- und T-Steuerungen in TMR-Anwendungen werden die Eingangssignale nach außen geleitet.der Gesamtstrom der drei angeschlossenen Ausgangs-Treiber wird kombiniert, um die TMR-Ausgänge auszuführen.Anschließend wird die Elektronik durch die TBAI mit dem Gesamtstromsignal versehen, damit sie es auf den angegebenen Satzpunkt regulieren kann.

• Zwei-Draht-Sender mit analogem Eingang
• Drei-Draht-Sender mit analoger Eingabe
• Ein Vierdraht-Sender mit analogem Eingang
• Ein Sender mit analogem Eingang und externer Leistung
• Analog-Eingang, Gleichstrom von 5 und 10 Volt
• 0-20 mA analoge Leistung
• 0-200 mA analoge Leistung

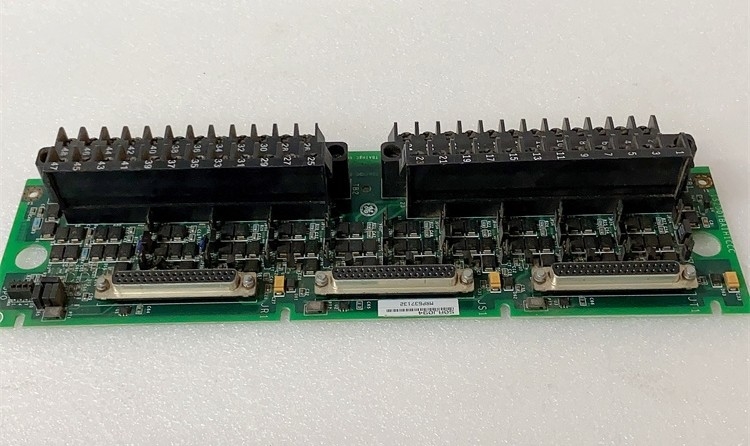

Das IS200TBAIH1C ist ein Gerät, das als analoge Endplatte bekannt ist.Mark VI und die anderen Serien der Mark-Baureihe von General Electric wurden entwickelt, um die Prozesse von Gas- und Dampfturbinen zu steuern und zu automatisierenDie IS200TBAIH1C ist eine sehr lange und schlanke Vorrichtung.Jeder Anschlussblock kann bis zu vierundzwanzig Anschlüsse enthalten, die in Würfelform aus Silbermetall bestehen.
