IS200JPDSG1A GE-Stromverteilungsbrett Mark VI IS200 Steuerungsmodul

IS200JPDSG1A GE-Stromverteilungsbrett Mark VI IS200 Steuerungsmodul

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die IS200JPDSG1A ist so konzipiert, dass sie bequem in einem Metallhalter installiert werden kann, der auf eine vertikale DIN-Schiene passt, die typischerweise neben anderen Stromverteilungsplatten positioniert ist.Das JPDS ist auch mit einem speziellen Metallhalter erhältlich, der für die direkte Montage geeignet ist.Das IS200JPDSG1A ist ein 28 V-Stromverteilbord, das von General Electric hergestellt und entwickelt wurde.Die 28 V Stromverteilungskarte (JPDS) liefert dem Steuerungssystem eine 28 V Gleichstrom-Eingangsleistung von externen AC/DC- oder DC/DC-Wandlern. JPDS integriert Feedback aus dem PPDA I/O-Paket in das PDM-System.ist das, was 28 V Gleichspannung von den gewählten Stromquellen an die JPDP-Boards (für die Stromversorgung der E/A-Packs) und Steuerständer überträgt. JR-, JS- und JT-Anschlüsse werden verwendet, um den herkömmlichen 28-Volt-Stromzufuhr an JPDS bereitzustellen.

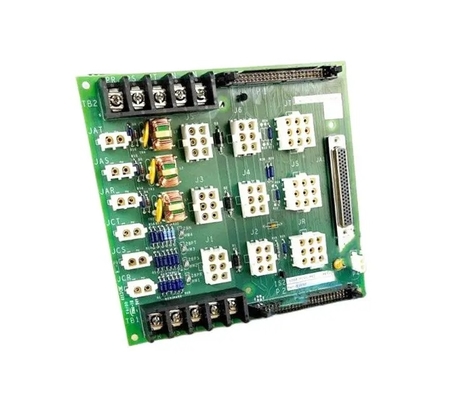

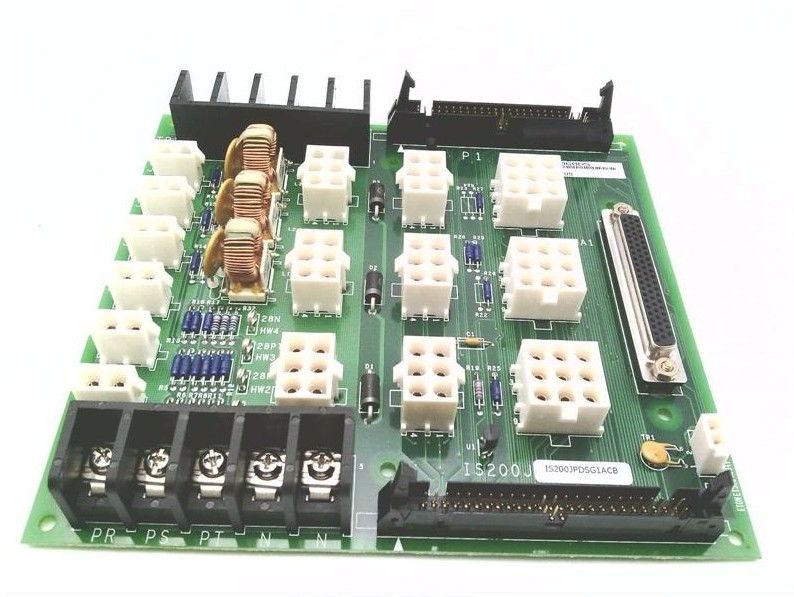

Der IS200JPDSG1A besteht aus drei Induktionsspulen, vier Varistoren, vier TP-Testpunkten, zwei Transistoren und mehreren Widerständen und Kondensatoren.Jeder der TP-Testpunkte hat eine Serie 10k Widerstand, der den Ring isoliertDie Platte ist für die DIN-Schienenmontage konzipiert und kann neben anderen Stromverteilungsplatten montiert werden.Sie wird weitere Informationen über die Operation liefern., Verkabelung und Montage dieses Boards.

Das Gleichstromverteilbord IS200JPDSG1AEC ist ein Brett, das 28 Volt Gleichstrom empfängt.Die Stromversorgung wird in der Regel von einem externen Wechselstrom/Gleichstrom- oder Gleichstrom/Gleichstrom-Wandler empfangenDieses Modell ist dem JPDM-Modul ähnlich. Dieses Modell hat jedoch mehr Komponenten als das JPDM-Modul, darunter mehr Verzweigungsschaltanlagen und Ausgangsanschlüsse.Dank der zwei Bandkabelanschlüsse auf diesem Modul hat es auch das Potenzial, ein PPDA-E/A-Paket zu hostenWie das JPDM-Modul wird das JPDS-Modul in einem Stromverteilungsmodul montiert.

Das IS200JPDSG1AEC-Board hat spezifische Eigenschaften, von denen einige ein DC62-Anschluss sind, der den PPDA beherbergen kann, drei Ausgänge mit den Bezeichnungen JAS, JAT und JAR, die für Hilfsnetzteile verwendet werden,IS200JPDSG1A ist Teil des GE Mark VI Moduls. Es handelt sich um eine Power Distribution Accessories-Karte, die für das Feedback-I/O-Paket IS220PPDAH1A des Power Distribution Systems verwendet wird.IS200JPDSG1A verfügt über 15 verschiedene Steckverbinder und Verzweigungsschaltungsschließungen und AusgangsverbinderDie GE IS200JPDSG1A ist eine hochmoderne Stromverteilkarte, die für die nahtlose Integration in industrielle Steuerungssysteme entwickelt wurde, um ein optimales Strommanagement und die Zuverlässigkeit des Systems zu gewährleisten.
