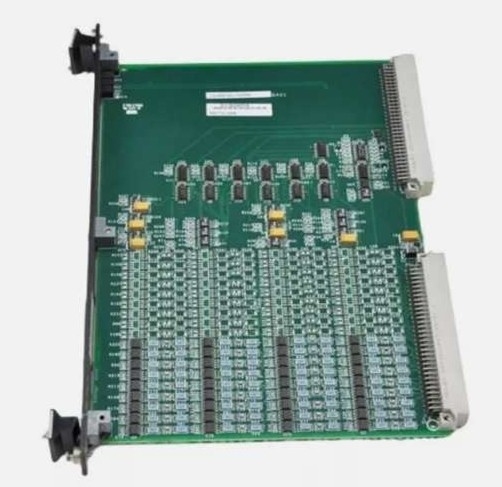

IS200ESELH2A GE General Electric Exciter Selector Board DP Kommunikationsbord

IS200ESELH2A GEGeneral Electric Exciter Selector Board DP Kommunikationsbord

Beschreibung:

Das Exciter Selection Board IS200ESELH2A ist ein ESEL-Modell der Gruppe 2, das mit drei Brückenfahrern arbeitet.

Mit diesem IS200ESELH2A ist es die zweite Gruppe der ESEL-Boards, da es als zweite Gruppe, die ordnungsgemäß funktioniert, drei Brückenfahrer enthält.

Bei Verwendung in Verbindung mit den EGPA-Boards und bei überflüssigen Steuerungen im Stromumwandlungskabinett müssen zwei ESEL-Boards verwendet werden.Einer wird von der M1 und der andere von der M2 angetrieben., sendet das vom Steuergerät C ausgewählte aktivste ESEL alle notwendigen Signale an die angeschlossenen EGPA-Boards.

Auf dem Brett gibt es keine Springer oder Testpunkte.P1 und P2 werden mit dem VME-Backplane verbunden und sind in diesem Dokument nicht definiert, da einzelne Pinsignale normalerweise nicht bei der Fehlerbehebung überprüft werdenDas folgende Diagramm zeigt das Layout der ESEL-Tabelle. Drei grüne LEDs oben auf dem Frontbildschirm zeigen folgende Statusinformationen:

• Macht steht auf dem Tisch.
• Das Board ist in Sitzung (mit dem Signal der Steuerung C aktiviert).
• Die Platine wird eingeschaltet (befeuert durch Eingaben des EMIO-Gates).
