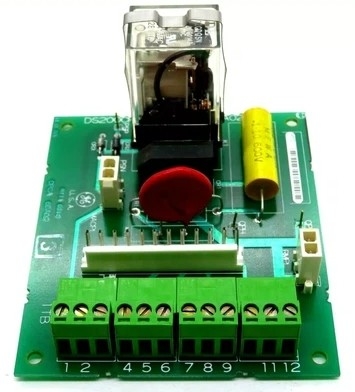

DS200CPCAG1A GE Kontakter Pilotbrett 12-Pin-Anschluss und 2-Pin-Anschlüsse Vier Verkabelungsterminals

DS200CPCAG1AGEKontaktor Pilot Board 12-Pin-Anschluss und 2-Pin-Anschlüsse Vier Verdrahtungsterminals

Beschreibung:

Das DS200CPCAG1A ist ein Kontaktor-Pilot-Board, das von General Electric als Teil der EX2000-Serie im GE-Erregungssystem hergestellt und entwickelt wurde.für die Steuerung des Öffnens und Schließens eines Kontaktors, die CDBA-Platte liefert den Strom. 115 V ist die Spulenspannung für die Kontaktoren, die mit der CPCA verwendet werden.

Die CPCA wandelt eingehende 115 V AC in 105 V DC um, um die Kontaktorspule anzutreiben.die gesamte Spannung liefert.

Der DS200CPCAG1A verfügt über einen 12-Pin-Anschluss und zwei 2-Pin-Anschlüsse.

Auf der GE-Kontakt-Pilotplatine DS200CPCAG1A befindet sich auch das 24VDC-Socket-Power-Relee.die besondere Aufmerksamkeit erfordert.

Die Verkabelungstermine ermöglichen die Verbindung der Signalkabel zum Board zur Verarbeitung. Einige Drähte senden Signale vom Board. Andere Drähte empfangen Signale, die vom Board verarbeitet werden.

Bei der Verwendung eines Schraubendrehers ist darauf zu achten, dass andere Komponenten des Antriebs nicht beschädigt werden, indem das Bauteil abgeschraubt oder mit dem Schraubendreher auf das Bauteil gestoßen wird.

Erstellen Sie ein Diagramm, das zeigt, wo die Drähte an den Verkabelungsterminals angeschlossen sind, wobei jeder mit einem Buchstaben- und Nummernkennzeichen versehen ist.
